MIL-DTL-27500 Cables—general information

MIL-DTL-27500 (NEMA WC27500) cables incorporate from one to fifteen M22759, MIL-W-25038, or
MIL-DTL-81381 wires, plus a single or double shield and a single or double jacket.
Although these cables are designed primarily for use in aircraft and ground support equipment, their high
performance and versatility makes them ideal in a wide variety of general-purpose electrical and electronic
applications.

MIL-DTL-27500（NEMA WC27500）線從一個集成到15 M22759，MIL-W-25038，或
MIL-DTL-81381線，加上一個單人或雙人隔離和單或雙護套。
雖然這些電纜是用於飛機和地面支持設備的使用主要設計，其高
性能和通用性使其成為理想的各種各樣的通用電氣和電子
應用程序。
　

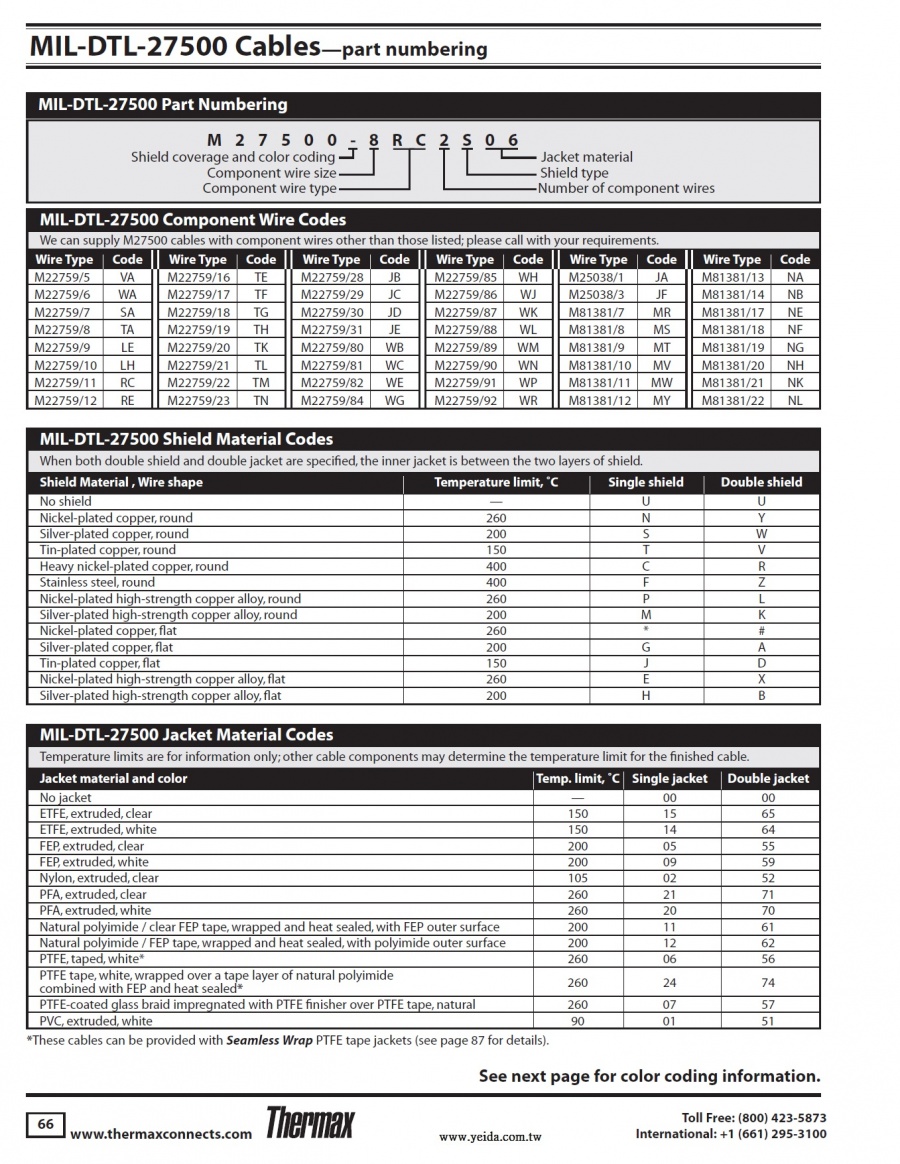

The MIL-DTL-27500 part numbering system provides for many combinations of cable construction
characteristics (see charts beginning on next page). The following product pages provide detailed
construction and performance information for some of the most popular varieties of one- to fourconductor
cables.

在MIL-DTL-27500零件編碼系統提供的電纜結構多種組合
特點（見圖表開始下頁）。下面的產品頁面提供詳細
施工和性能信息的一些最流行的品種之一，以fourconductor
電纜。
　

Many of these cables are available with component wires and/or jackets with our unique Seamless Wrap
PTFE tape, as noted the product pages. Additionally, cables with -24 jacket styles and M22759/80
through /92 component wires can be ordered with Seamless Wrap for both the component wire insulation
and the outer jacket layer. See page 87 for more details, part numbers, and ordering information.

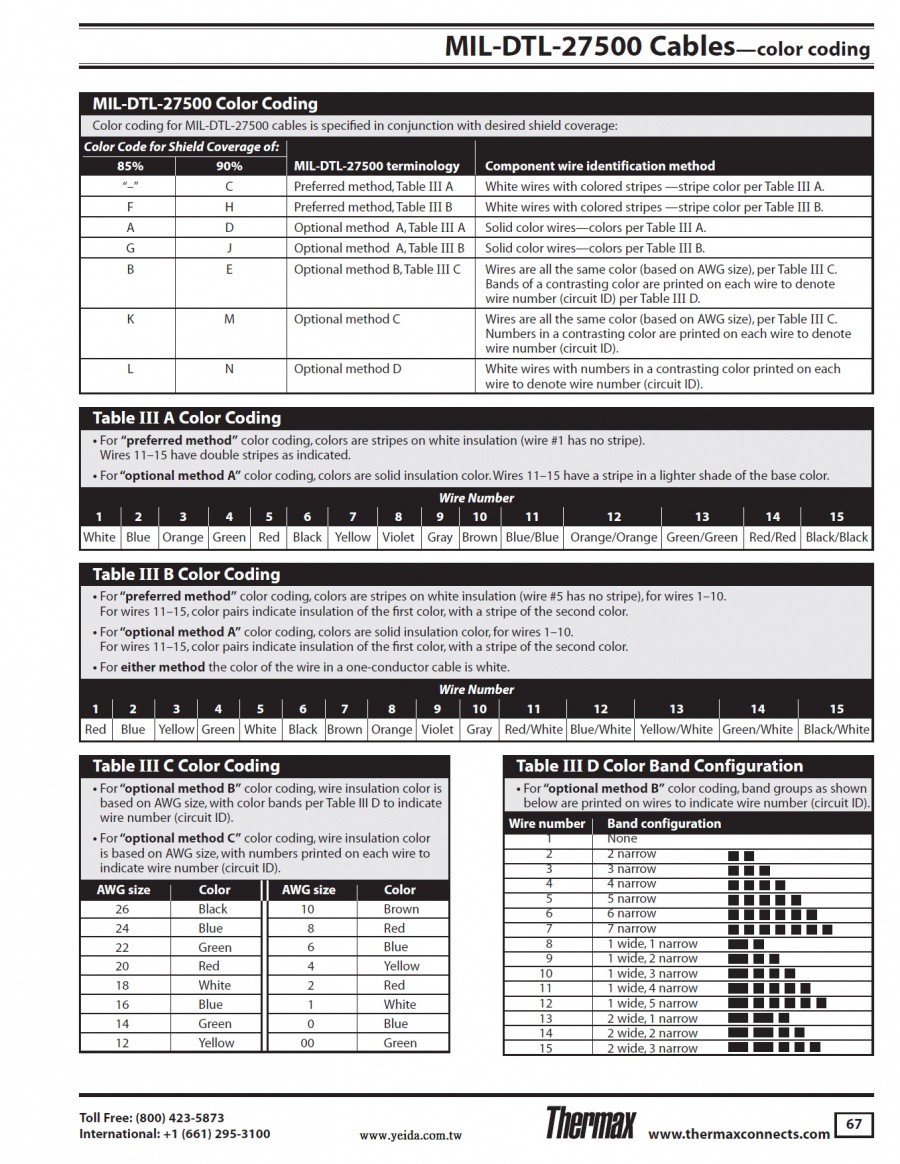

See following pages for numbering system, material codes, and color coding charts.

許多這些電纜可與電線組件和/或外被覆與我們獨特的無縫裹
PTFE膠帶，正如產品頁面。此外，電纜-24外套款式和M22759/80
通過/92芯線可以訂購無縫總結為兩個組件導線絕緣
和外護套層。有關更多詳細信息，部件號和訂購信息，請參閱第87頁。
見編號系統，物料代碼和顏色編碼圖下頁。

Component Wire M27500             type                             Page
M22759/7 . . . . . . . . . . . . . . . . . . . SA . . . . . . . . . . . . . . . . 68
M22759/8 . . . . . . . . . . . . . . . . . . . TA . . . . . . . . . . . . . . . . 68
M22759/11. . . . . . . . . . . . . . . . . . RC . . . . . . . . . . . . . . . . 69
M22759/12. . . . . . . . . . . . . . . . . . RE . . . . . . . . . . . . . . . . 69
M22759/16. . . . . . . . . . . . . . . . . . TE. . . . . . . . . . . . . . . . . 70
M22759/17. . . . . . . . . . . . . . . . . . TF. . . . . . . . . . . . . . . . . 70
M22759/18. . . . . . . . . . . . . . . . . . TG . . . . . . . . . . . . . . . . 71
M22759/19. . . . . . . . . . . . . . . . . . TH . . . . . . . . . . . . . . . . 71
M22759/80. . . . . . . . . . . . . . . . . . WB*. . . . . . . . . . . . . . . 72
M22759/81. . . . . . . . . . . . . . . . . . WC* . . . . . . . . . . . . . . 73
M22759/82. . . . . . . . . . . . . . . . . . WE*. . . . . . . . . . . . . . . 73
M22759/86 . . . . . . . . . . . . . . . . . .WJ* . . . . . . . . . . . . . . . 74
M22759/87 . . . . . . . . . . . . . . . . . .WK*. . . . . . . . . . . . . . . 74
M22759/88 . . . . . . . . . . . . . . . . . .WL* . . . . . . . . . . . . . . . 74
M22759/89 . . . . . . . . . . . . . . . . . .WM* . . . . . . . . . . . . . . 75
M22759/90 . . . . . . . . . . . . . . . . . .WN* . . . . . . . . . . . . . . 75
M22759/91 . . . . . . . . . . . . . . . . . .WP*. . . . . . . . . . . . . . . 76
Component Wire M27500 type Page
M22759/92 . . . . . . . . . . . . . . . . . .WR*. . . . . . . . . . . . . . . 76
M25038/1 . . . . . . . . . . . . . . . . . . .JA. . . . . . . . . . . . . . . . . 77
M25038/3 . . . . . . . . . . . . . . . . . . .JF . . . . . . . . . . . . . . . . . 78
M81381/7 . . . . . . . . . . . . . . . . . . .MR. . . . . . . . . . . . . . . . 79
M81381/8 . . . . . . . . . . . . . . . . . . .MS. . . . . . . . . . . . . . . . 79
M81381/9 . . . . . . . . . . . . . . . . . . .MT. . . . . . . . . . . . . . . . 80
M81381/10 . . . . . . . . . . . . . . . . . .MV. . . . . . . . . . . . . . . . 80
M81381/11 . . . . . . . . . . . . . . . . . .MW . . . . . . . . . . . . . . . 81
M81381/12 . . . . . . . . . . . . . . . . . .MY. . . . . . . . . . . . . . . . 81
M81381/13 . . . . . . . . . . . . . . . . . .NA . . . . . . . . . . . . . . . . 82
M81381/14 . . . . . . . . . . . . . . . . . .NB . . . . . . . . . . . . . . . . 82
M81381/17 . . . . . . . . . . . . . . . . . .NE . . . . . . . . . . . . . . . . 83
M81381/18 . . . . . . . . . . . . . . . . . .NF . . . . . . . . . . . . . . . . 83
M81381/19 . . . . . . . . . . . . . . . . . .NG . . . . . . . . . . . . . . . . 84
M81381/20 . . . . . . . . . . . . . . . . . .NH . . . . . . . . . . . . . . . . 84
M81381/21 . . . . . . . . . . . . . . . . . .NK . . . . . . . . . . . . . . . . 85
M81381/22 . . . . . . . . . . . . . . . . . .NL . . . . . . . . . . . . . . . . 86
*Available with Seamless Wrap PTFE tape insulation and jacket.

M27500 Cables—types SA and TA (M22759/7, /8 components)
M27500 Cables—types RC and RE (M22759/11, /12 components)
M27500 Cables—types TE and TF (M22759/16, /17 components)

M27500 Cables—types TG and TH (M22759/18, /19 components)

M27500 Cables—type WB (M22759/80 components)

M27500 Cables—types WC and WE (M22759/81, /82 components)

M27500 Cables—types WJ, WK, and WL (M22759/86, /87, /88 components)

M27500 Cables—types WM and WN (M22759/89, /90 components)

M27500 Cables—types WP and WR (M22759/91, /92 components)

M27500 Cables—types MR and MS (M81381/7, /8 components)

M27500 Cables—types MT and MV (M81381/9, /10 components)

M27500 Cables—types MW and MY (M81381/11, /12 components)

M27500 Cables—types NA and NB (M81381/13, /14 components)

M27500 Cables—types NE and NF (M81381/17, /18 components)

M27500 Cables—types NG and NH (M81381/19, /20 components)

M27500 Cables—type NK (M81381/21 components)

M27500 Cables—type NL (M81381/22 components)
