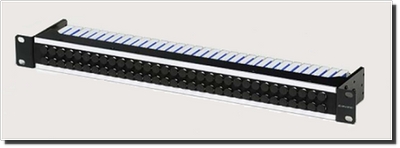

    75 Ohm Mid Size Video Patchbay (32MD-ST (Normal Through)) MD系列75ΩVideo專用跳線盤
    看原圖
    		30022387




    商品編號: Canare-32MD-ST

    75 Ohm Mid Size Video Patchbay (32MD-ST (Normal Through)) MD系列75ΩVideo專用跳線盤



    ★★★★商品說明★★★★

    MD系列75ΩVideo專用跳線盤




    採用了新開發3GHz的頻寬旋轉開關,重量輕、高密度的32路跳線 盤，在轉播車上使用十分理想。

    型號面板尺寸跳線單體
    32MD-ST
    		1RU
    MDVJ-STW x 32
    32MD-STS
    		1RU
    MDVJ-STS x 32
    32MD-ST-2U
    		2RU
    MDVJ-STW x 32
    32MD-STS-2U
    		2RU
    MDVJ-STS x 32
    32MD-ST-4U
    		4RU
    MDVJ-STW x 96
    32MD-STS-4U
    		4RU
    MDVJ-STS x 96



    32MD-ST-4U



    32MD-ST-4U (背面)





    型號規格
    MDVJ-STW交錯式BNC介面視頻跳線器、結合型
    MDVJ-STS 交錯式BNC介面視頻跳線器、分離型
    MVJ-DC視頻插座防塵套


    • 可連接標準BNC接頭及佳耐美薄型BNC接頭。
    • 提供32路1U或2U面板的視頻(Video)跳線盤、96路4RU面板的視頻(Video)跳線盤。
    • 採用由佳耐美獨創開發的旋轉開關，提高整體的穩定性。
    • 重量輕。




    ■ MDVJ-STW 反射損耗

    　
    結合

    分離
    (長BNC介面)

    分離
    (短BNC介面)

    絕緣特性

    佳耐美 DVJB-W 和 DVJB-S 數位視頻插座內部使用了一個特別的旋轉開關，具有3GHz的頻寬特性。 與大多數簧片式開關不同，旋轉開關的內部在聯通時，其觸點為雙觸點接觸，這使得連接非常的穩定和可靠。 旋轉開關是完全密封的，即使在潮濕、多塵的環境裡工作，也能夠實現技術指標。

    由於使用了這種佳耐美獨創與創新的旋轉開關，視頻跳線盤由於氧化等原因造成接觸不良的機會機乎等於零， 因而可靠性大大提升了。


    視頻跳線單體的關鍵元件是新開發的旋轉開關，雙觸點的結構提供了極佳的 接觸穩定性，適用於高頻信號，密封式的設計可達到防護防潮的效果。



    ■ 小型視頻接頭

    型號適用電纜保護套壓接模組
    MVP-C4
    LV-61S, RG-59B/U
    CB25
    TCD-4CA
    TCD-451CA

    • 反射損耗26dB以上(DC-1.5 GHz)，20dB以上(DC-2.4 GHz)
    • 中心頂針採用鍍金，經長年使用不會氧化。
    • 中心導體連接部份為焊接。



    ■ 薄型BNC接頭

    型號適用電纜保護套壓接模組
    MBCP-C25F
    L-2.5CFB
    —
    TCD-35CA
    　
    MBCP-C3F
    L-3CFB
    　
    		CB24
    TCD-35CA
    MBCP-C4
    LV-61S,RG-59B/U
    		CB25
    TCD-4CA
    TCD-451CA
    MBCP-C4F
    L-4CFB
    		CB25
    MBCP-C53
    L-4.5CHD
    —
    TCD-35CA
    　
    MBCP-C5F
    L-5CFB,LS-5CFB
    		CB26
    TCD-5CF
    TCD-55FA

    • 12mm的外徑，用於高密度設備連接場合十分理想
      (同樣可連接傳統型BNC插座)。
    • 反射損耗26dB以上(DC-1.5 GHz)，20dB以上(DC-2.4 GHz)
    • 壓接式的連接，可保證快速及可靠的電纜末端作業。
    • 中心頂針的卡榫裝置可避免中心頂針的位移或掉落。
    • 中心頂針採用鍍金，長年使用不會氧化。


    ■ 小型視頻轉接頭

    型號說明
    BCJ-MVP
    BNC(母)-薄型視頻接頭

    • 反射損耗26dB以上(DC-3GHz)。




    ■ 小型視頻跳接線

    類型型號說明
    MVPC003
    0.3
    MVPC005
    		0.5
    MVPC01
    		1.0
    MVPC02-BP★
    		2.0
    MVPC05-BP★
    		5.0
    MVPC002-BJ★
    		0.2
    MD4C002-PJ★
    		0.2

    ★黑色以外的電纜外皮顏色為訂製品，表格所列長度以外的規格可訂制。






    ■ 小型BNC插拔工具

    型號適用插拔連接接頭
    BET-MBNC
    MBCP-C25F, MBCP-C3F, MBCP-C4,
    MBCP-C4F,MBCP-C5F

    • 此工具專用在佳耐美32路視頻跳線盤後的插拔薄型BNC接頭。(長度30公分)


    註： 薄型BNC插拔工具是專用的，其他連接接頭無法使用。



    　


    ★★★★使用操作說明★★★★

    ■ 反射損耗與絕緣特性
    型號反射損耗絕緣特性
    BNC-BNC: 結合BNC-VIDEO:分離BNC-內部終端
    MDVJ-STW
    		26dB 或以上 (~750MHz)35dB或以上
    (~1.5GHz)

    20dB或以上
    (~3.0GHz)
    20dB 或以上 (~2.4GHz)
    10dB 或以上 (~3.0GHz)
    MDVJ-STS
    		N/A26dB或以上 (~750MHz) 26dB 或以上(~750MHz) 35dB或以上
    (~1.5GHz)

    20dB或以上
    (~3.0GHz)
    20dB或以上 (~2.4GHz)20dB 或以上 (~1.5GHz)
    10dB或以上 (~3.0GHz)10dB 或以上 (~3.0GHz)


    ★★★★商品規格描述★★★★

      75 Ohm Mid Size Video Patchbay (32MD-ST (Normal Through))
    Product Image
    Product Name
    75 Ohm Mid Size Video Patchbay
    Model Number
    32MD-ST (Normal Through)
    　
    　
    Applications
    • 32ch Across
    • HD-SDI (Hi Definition Serial Digital Interface)
    • Serial Digital Video
    • HDTV Upgrades
    • NTSC Analog
    • OB Van

    　
    Features
    • DC to 3.0GHz greater than 10dB Return Loss
    • Canare Original "Rotary" Switch
    • Beryllium Copper, Gold Plated Center Contacts
    • Light Weight Alloy Body
    • Easy Maintenance with standard and Canare "Slim BNC"

    　
    Description
    75ohm Mid Size Video Patchbay
    Available as EIA 1RU, 1.5RU, 2RU and 4RU Size
    32x MDVJ-STW Loaded
    Pack Qty: 1 pc
    　
    		　

    Panel Model #

    Patch Points

    Circuit Type

    32MD-ST

    		2 x 32 (1 rack)

    Normal Through

    32MD-ST-15U

    2 x 32 (1.5 rack)

    Normal Through

    32MD-ST-2U

    2 x 32 (2 rack)

    Normal Through

    32MD-ST-4U

    6 x 32 (4 rack)

    Normal Through


    　

    Model

    Return Loss

    Isolation

    BNC-BNC: Normal Through

    BNC-Video: Patch Through

    BNC-Self Termination

    MDVJ-STW

    26dB or greater (~750MHz)

    35dB or greater (~1.5GHz)
    20dB or greater (~3.0GHz)

    20dB or greater (~2.4GHz)

    10dB or greater (~3.0GHz)

    MDVJ-STS

    N/A

    26dB or greater (~750MHz)

    26dB or greater (~750MHz)

    35dB or greater (~1.5GHz)
    20dB or greater (~3.0GHz)

    20dB or greater (~2.4GHz)

    20dB or greater (~1.5GHz)

    10dB or greater (~3.0GHz)

    10dB or greater (~3.0GHz)




    Normal Through

    Patch Through
    (Long BNC port)

    Patch Through
    (Short BNC port)

    Isolation



    MDVJ-ST Series Dimensions



    Canare Dual Video Jack Signal Routing Chart


    　
    W Series (Nomal Through)
    BNC Port:
    Signal thru as Arrowed    		Video Port:
    No Patch

    Signal routes between top and bottom BNC without the use of Video plugs.


    BNC Port:
    Lower Terminated    		Video Port:
    Patch Upper

    Inserting a Video Patch Cord into front "upper" port automatically terminates signal path into the lower 75 ohm load.

    BNC Port:
    Upper Terminated    		Video Port:
    Patch Lower

    Inserting a Video Patch Cord into front "lower" port automatically terminates signal path into the upper 75 ohm load.

    BNC Port:
    Signal thru as Arrowed    		Video Port:
    Patch Both

    Inserting Video Patch Cords into both front ports inputs and/or outputs signal.



    　
    S Series (Straight Through)
    BNC Port:
    Both Signal Terminated    		Video Port:
    No Patch

    Two independent single jacks in a dual housing.



    BNC Port:
    Lower Terminated    		Video Port:
    Patch Upper

    Inserting a Video Patch Cord into front "upper" port breaks the 75 ohm termination for straight signal pass through.

    BNC Port:
    Upper Terminated    		Video Port:
    Patch Lower

    Inserting a Video Patch Cord into front "lower" port breaks the 75 ohm termination for straight signal pass through.

    BNC Port:
    Signal thru as Arrowed    		Video Port:
    Patch Both

    Inserting Video Patch Cords into both front ports inputs and/or outputs signal.
