    首頁 > > Canare-Connector Panels and Patchbays 跳線盤與機櫃型接頭面板

    環路切換式專用跳線盤
    看原圖
    		30023502




    商品編號: Canare-261U-SWB

    環路切換式專用跳線盤



    ★★★★商品說明★★★★



    AES/EBU數位音頻適用。前面板為Bantam或Maxi插座，後面板為EDAC/ELCO三芯界面。

    後面板附設環路編程跳線器，可快速、靈活地改變環路模式。安裝時預留30cm纜線，跳線盤可由前方拉。


    類型型號尺寸前連接接頭後連接接頭快速環路開關
    MAXI (*1)261U-SWB1U320A×523芯插座×52環路端子
    262U-SWB2U(含環路插件)
    Bantam (*2)481U-SWB1U820AQ×963芯插座×96撥動開關
    4815U-SWB1.5U撥動開關
    482U-SWB2U環路端子
    (含環路插件)
    (*1)隨設備附後面板3芯插座配套3針接頭(型號:EM3)56個，壓接針(型號:ECP-Pin)156個
    (*2)隨設備附後面板3芯插座配套3針接頭(型號:EM3)96個，壓接針(型號:ECP-Pin)288個


    特性：

    ◆
    透過移動編程跳線器，可在每對跳線插座基礎上，改變環路模式
    ◆
    前方插座為Bantam (2x48)或Maxi (2x26)
    ◆
    跳線盤背面為EDAC/ELCO3針連接接頭
    ◆
    1RU (Maxi)或 2RU (Bantam) 19”跳線盤，4”長機櫃（Maxi 型號）或 3”長機櫃（Bantam型號）
    ◆
    跳線盤帶標準電纜線托盤和配套連接接頭

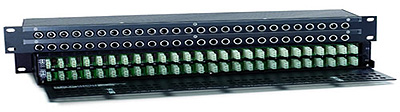

    ■ 261U-SWB MAXI 快速切換的音頻跳線盤

    在跳線盤的背面裝有獨特的快速環路切換端子，可以設定每對(上下音頻跳線插座的環路方式， 通過調整快速環路變換端子插頭的位置，可以設定每對跳線插座的環路方式為全通(FN)、半通(HN)、無環路(NN)、共同接地(GVS)。

    261U-SWB



    ■ 482U-SWB Bantam 快速切換的音頻跳線盤

    Bantam 跳線盤的快速環路切換端子除了設定3種環路方式外(全通、半通和無環路線， 還可以設定公共接地(匯流排接地)或每對(上下)公共接地僅提供2U型號。

    Bantam Patchbay

    2x48x2RU

    Model Nr. 482U-SWB
    背板跳線器設定說明


    Maxi Patchbay

    2x26x1RU

    Model Nr. 261U-SWB
    背板跳線器設定說明
