LAPP OLFLEX HEAT 145 C MC Series Shielded Highly Flame Retardant and Temperature Resistant Cable 鍍錫銅絲編織隔離耐燃耐熱無鹵電纜
OLFLEX® HEAT 145 series are halogen-free cables with high chemical and heat resistance. This series is available as a single conductor, multi-conductor and shielded multi-conductor cable.
Recommended Applications:
Lighting equipment, Heating appliances, Electrical machines, Switch gear cabinets and other higher temperature and outdoor applications
Application Advantage:
• Resistant to humidity, ozone and UV rays
• High flame retardancy FR-03
• halogen-free & abrasion resistant
• DNV approval for single conductor version
• GL (Germanischer Lloyd) approved
• Fine stranding for improved flexibility
|
|
Part Number |
Number of Conductors
includes ground |
Nominal
Outer Diameter |
Approx
Weight |
inches |
mm |
lbs/mft |
kg/km |
18 AWG (1.00 mm2) |
0026916 |
2 |
0.283 |
7.2 |
60 |
90 |
0026917 |
3 |
0.303 |
7.7 |
70 |
104 |
0026918 |
4 |
0.327 |
8.3 |
87 |
129 |
0026919 |
5 |
0.354 |
9.0 |
103 |
153 |
0026920 |
7 |
0.429 |
10.9 |
142 |
211 |
16 AWG (1.50 mm2) |
0026924 |
2 |
0.331 |
8.4 |
77 |
114 |
0026925 |
3 |
0.350 |
8.9 |
89 |
132 |
0026926 |
4 |
0.390 |
9.9 |
110 |
163 |
0026927 |
5 |
0.421 |
10.7 |
134 |
200 |
0026928 |
7 |
0.500 |
12.7 |
183 |
273 |
14 AWG (2.50 mm2) |
0026932 |
2 |
0.390 |
9.9 |
105 |
157 |
0026933 |
3 |
0.413 |
10.5 |
133 |
198 |
0026934 |
4 |
0.453 |
11.5 |
159 |
236 |
0026935 |
5 |
0.504 |
12.8 |
193 |
287 |
0026936 |
7 |
0.610 |
15.5 |
289 |
430 |
12 AWG (4 mm? |
0026938 |
4 |
0.520 |
13.2 |
213 |
317 |
0026939 |
5 |
0.571 |
14.5 |
253 |
376 |

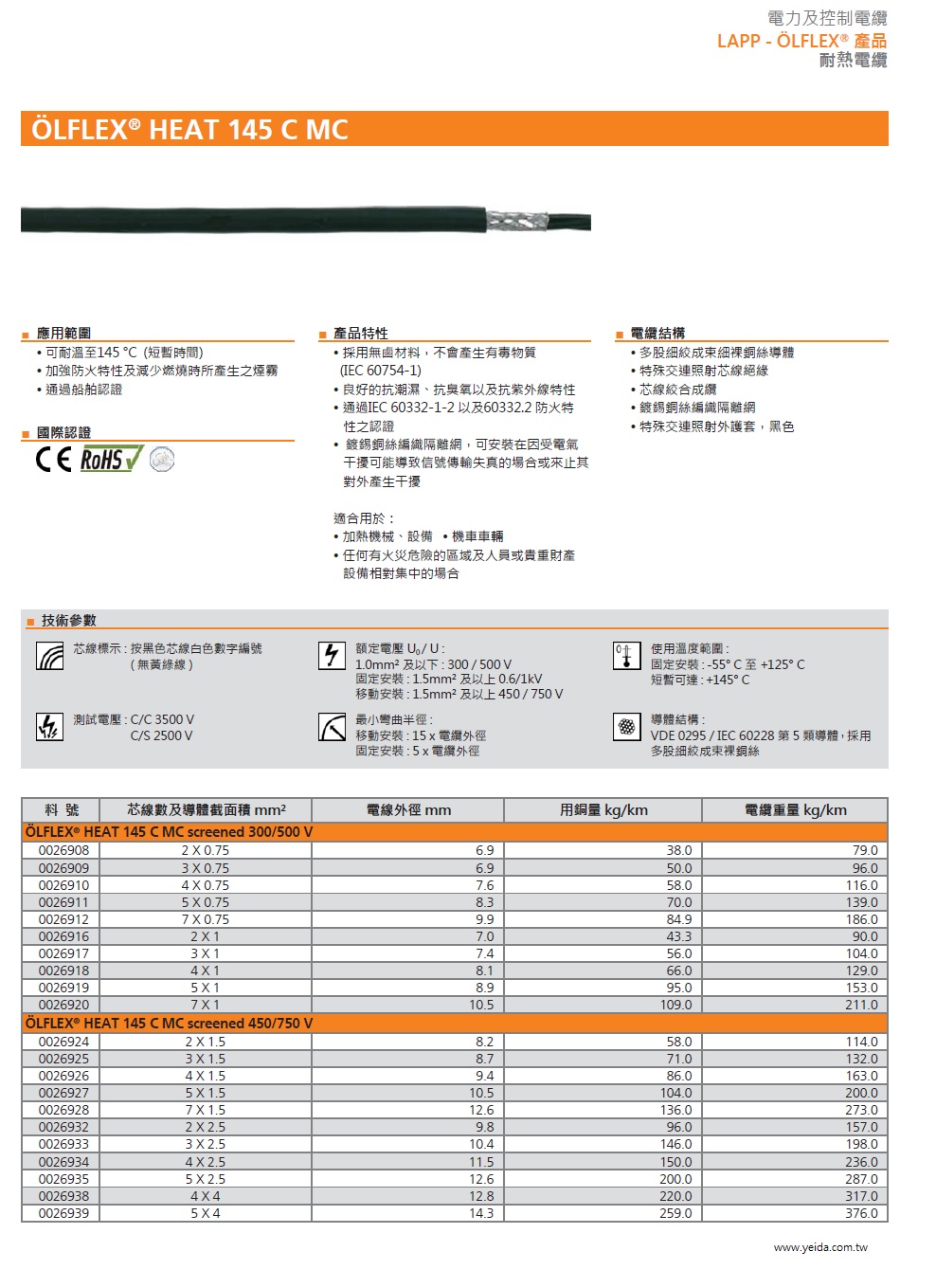

LAPP OLFLEX ® HEAT 145 C MC (-55° C 至 +125° C) 鍍錫銅絲編織隔離耐熱電纜
■ 應用範圍
• 可耐溫至145 °C (短暫時間)
• 加強防火特性及減少燃燒時所產生之煙霧
• 通過船舶認證
■ 國際認證 CE, ROHS
■ 產品特性
• 採用無鹵材料,不會產生有毒物質
(IEC 60754-1)
• 良好的抗潮濕、抗臭氧以及抗紫外線特性
• 通過IEC 60332-1-2 以及60332.2 防火特
性之認證
• 鍍錫銅絲編織隔離網,可安裝在因受電氣
干擾可能導致信號傳輸失真的場合或來止其
對外產生干擾
適合用於:
• 加熱機械、設備 • 機車車輛
• 任何有火災危險的區域及人員或貴重財產
設備相對集中的場合
■ 電纜結構
• 多股細絞成束細裸銅絲導體
• 特殊交連照射芯線絕緣
• 芯線絞合成纜
• 鍍錫銅絲編織隔離網
• 特殊交連照射外護套,黑色
■ 技術參數
芯線標示: 按黑色芯線白色數字編號
( 無黃綠線)
額定電壓U0 / U :
1.0mm² 及以下: 300 / 500 V
固定安裝: 1.5mm² 及以上0.6/1kV
移動安裝: 1.5mm² 及以上 450 / 750 V
測試電壓 : C/C 3500 V
C/S 2500 V
導體結構 :
VDE 0295 / IEC 60228 第5 類導體,採用
多股細絞成束裸銅絲
最小彎曲半徑 :
移動安裝: 15 x 電纜外徑
固定安裝: 5 x 電纜外徑
使用溫度範圍:
固定安裝:-55° C 至 +125° C
短暫可達:+145° C
|
