ALPHA-5474L Awg24 x4Pair LSZH Foil Shield 300V -20 to 75°C FT4, IEC 60332-1, IEC 60754-1, IEC 60754-2, IEC 61034-2, UL

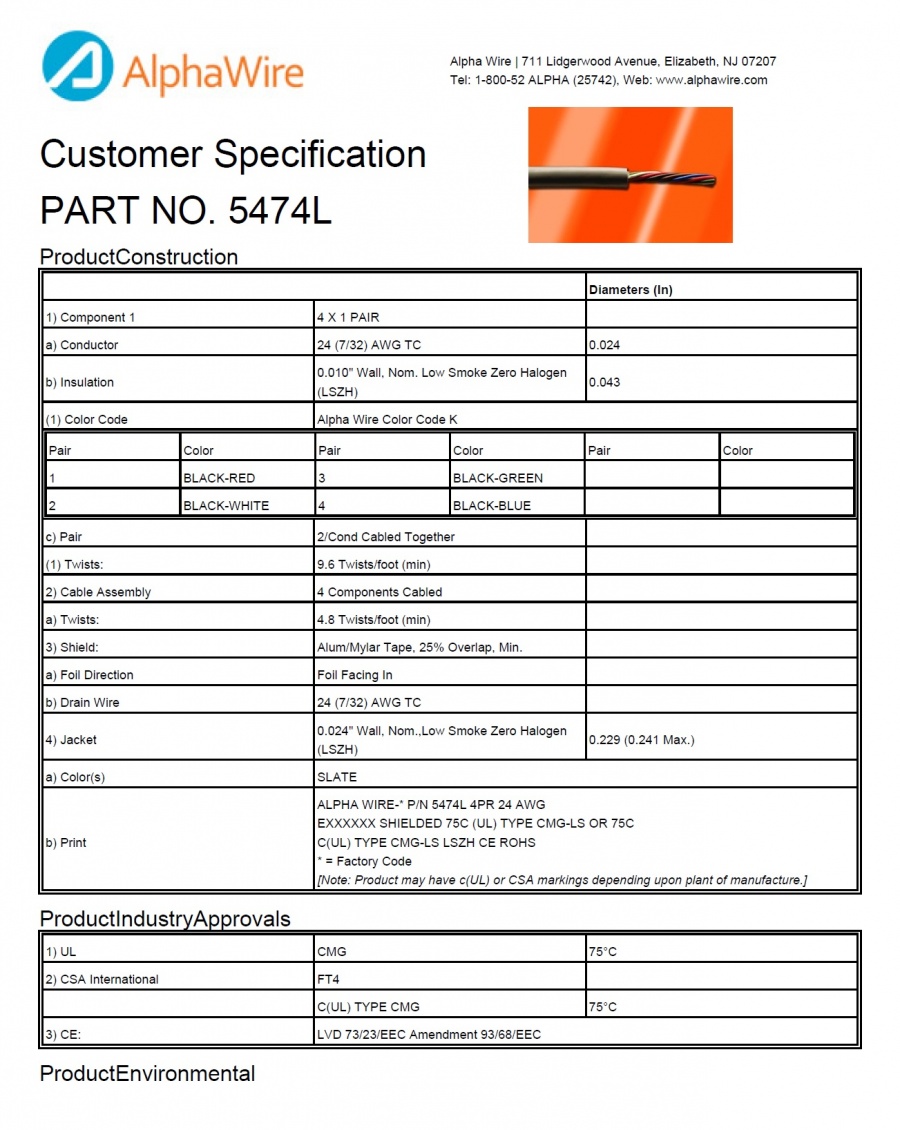

ProductConstruction

Diameters (In)

1) Component 1

4 X 1 PAIR

a) Conductor

24 (7/32) AWG TC

0.024

b) Insulation

0.010" Wall, Nom. Low Smoke Zero Halogen (LSZH)

0.043

(1) Color Code

Alpha Wire Color Code K

Pair	Color	Pair	Color	Pair	Color
1	BLACK-RED	3	BLACK-GREEN
2	BLACK-WHITE	4	BLACK-BLUE

c) Pair

2/Cond Cabled Together

(1) Twists:

9.6 Twists/foot (min)

2) Cable Assembly

4 Components Cabled

a) Twists:

4.8 Twists/foot (min)

3) Shield:

Alum/Mylar Tape, 25% Overlap, Min.

a) Foil Direction

Foil Facing In

b) Drain Wire

24 (7/32) AWG TC

4) Jacket

0.024" Wall, Nom.,Low Smoke Zero Halogen (LSZH)

0.229 (0.241 Max.)

a) Color(s)

SLATE

b) Print

ALPHA WIRE-* P/N 5474L 4PR 24 AWG
EXXXXXX SHIELDED 75C (UL) TYPE CMG-LS OR 75C
C(UL) TYPE CMG-LS LSZH CE ROHS
* = Factory Code
[Note: Product may have c(UL) or CSA markings depending upon plant of manufacture.]

ProductIndustryApprovals

ProductEnvironmental

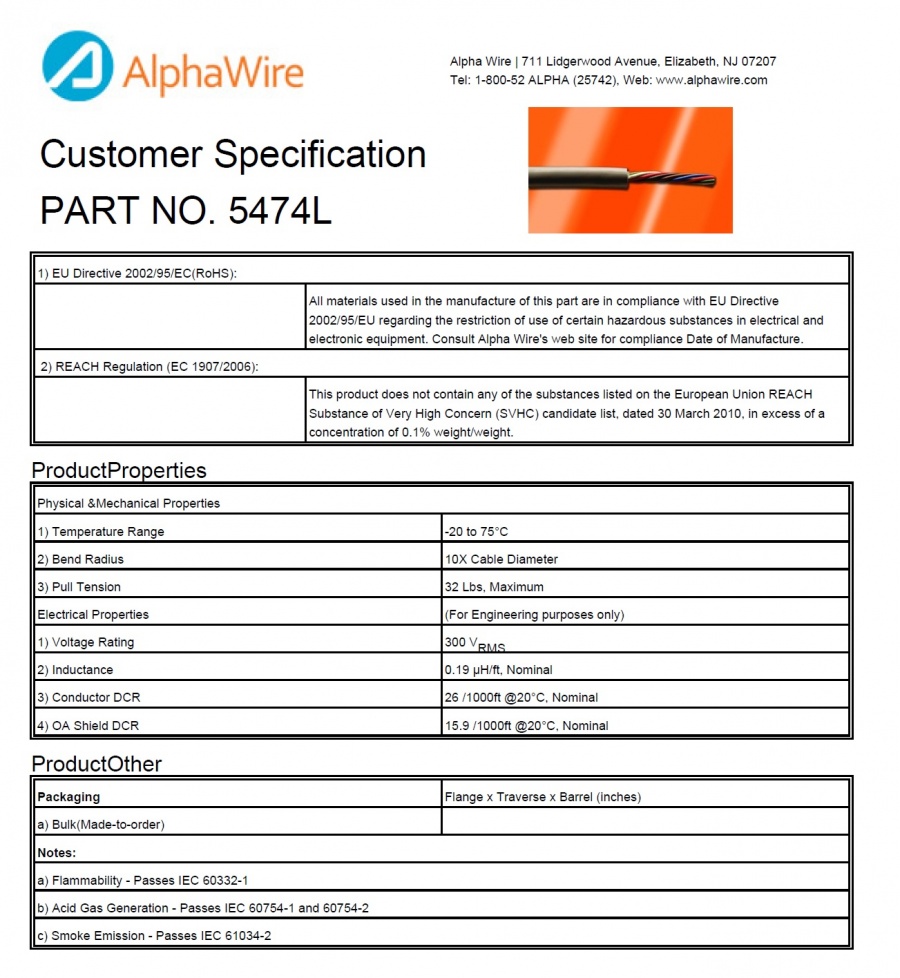

ProductProperties

Physical & Mechanical Properties
1) Temperature Range	-20 to 75°C
2) Bend Radius	10X Cable Diameter
3) Pull Tension	32 Lbs, Maximum
Electrical Properties	(For Engineering purposes only)
1) Voltage Rating	300 V_RMS
2) Inductance	0.19 µH/ft, Nominal
3) Conductor DCR	26 Ω/1000ft @20°C, Nominal
4) OA Shield DCR	15.9 Ω/1000ft @20°C, Nominal

ProductOther

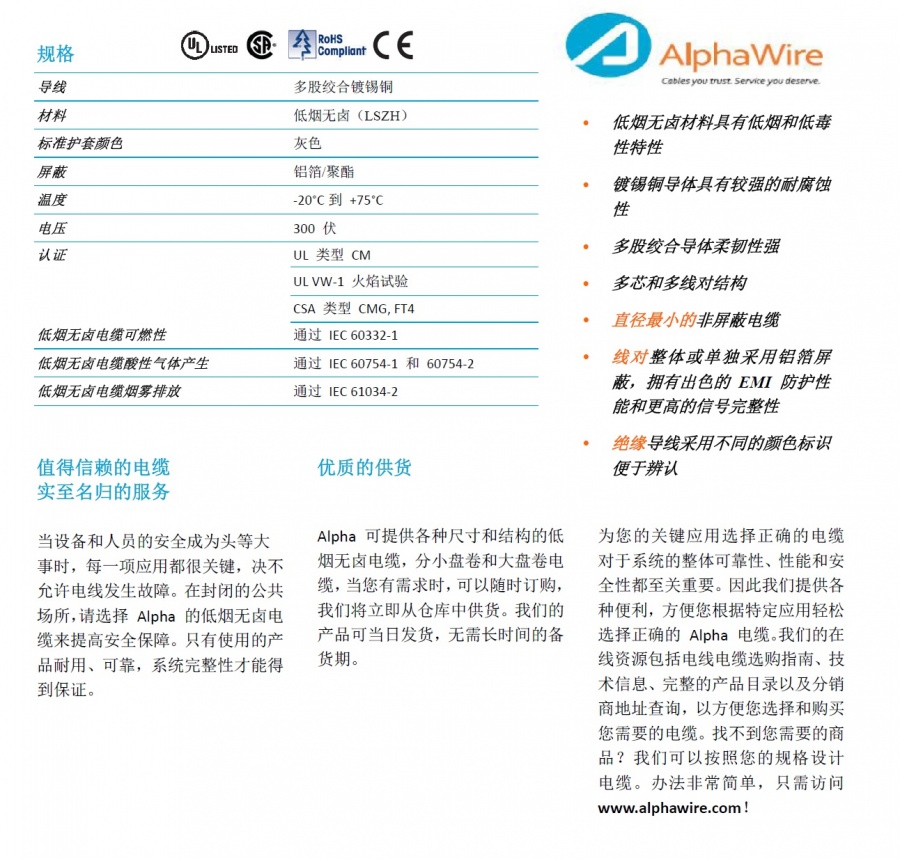

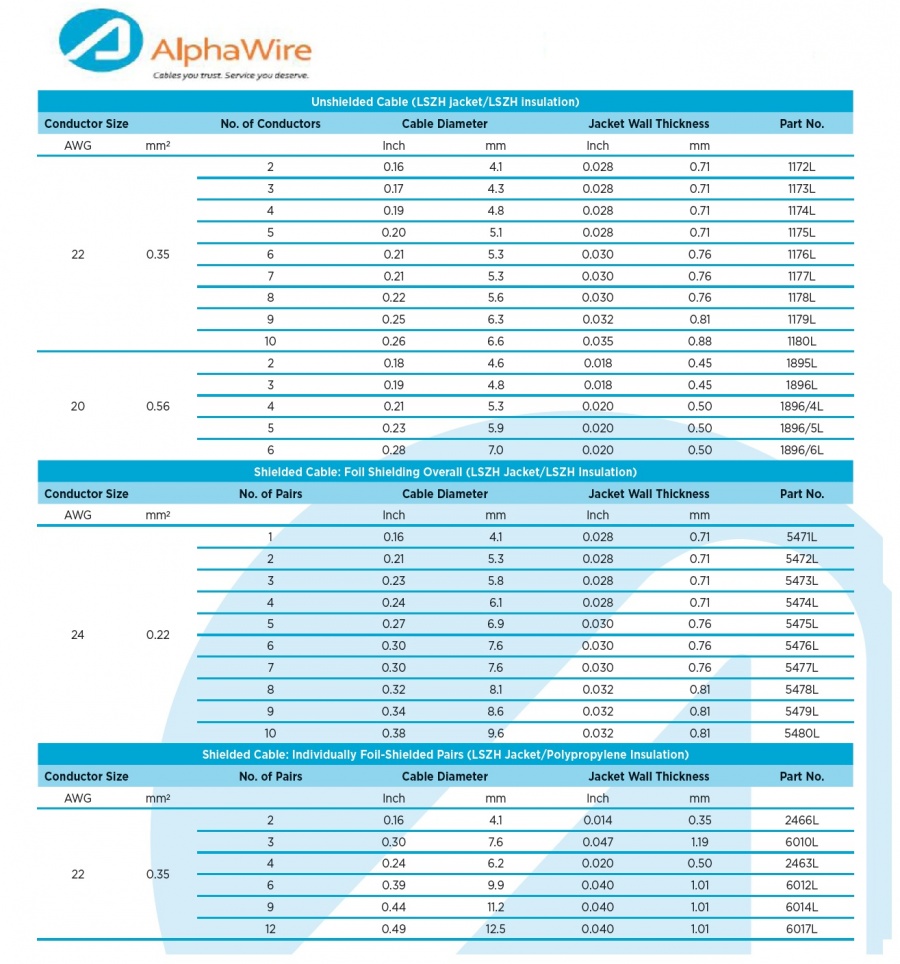

杰出的安全性

Alpha Wire 的低烟无卤（LSZH）通信和控制电缆采用低烟无卤级绝缘和护套，拥有 Alpha 一贯的稳定性能。特制的低烟无卤材料将燃烧时产生的烟雾和有害腐蚀性气体的影响降到最低。低烟意味着逃离火灾区域时能见度更高，吸入烟雾的危险降低，而低毒意味着不会形成卤化气体对人所造成的危害。我们的低烟无卤电缆适合在快速运输、工业、商业和其他类似的有限空间应用中使用，在这些应用中，低烟电缆可以挽救生命，并可能减少对电子元器件的损伤。

符合性证明

敬启者：

Alpha Wire 部件号：5474L

5474L ，符合RoHS标准，以 2009/3/1 的生产为开始

兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。

危险物质	最大控制值
铅	按重量计算不得超过0.1% (1000 ppm)
汞	按重量计算不得超过0.1% (1000 ppm)
镉	按重量计算不得超过0.01% (100 ppm)
六价镉	按重量计算不得超过0.1% (1000 ppm)
聚溴联苯 (PBB)	按重量计算不得超过0.1% (1000 ppm)
聚溴二苯醚 (PBDE)
台卡二苯醚	按重量计算不得超过0.1% (1000 ppm)

Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。

Alpha Wire 公司授权代表签字：

技术及质保部总监 Dave Watson
