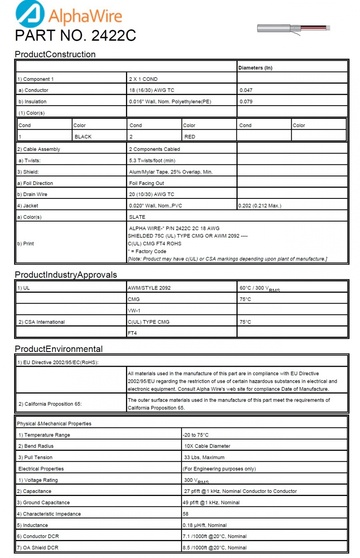

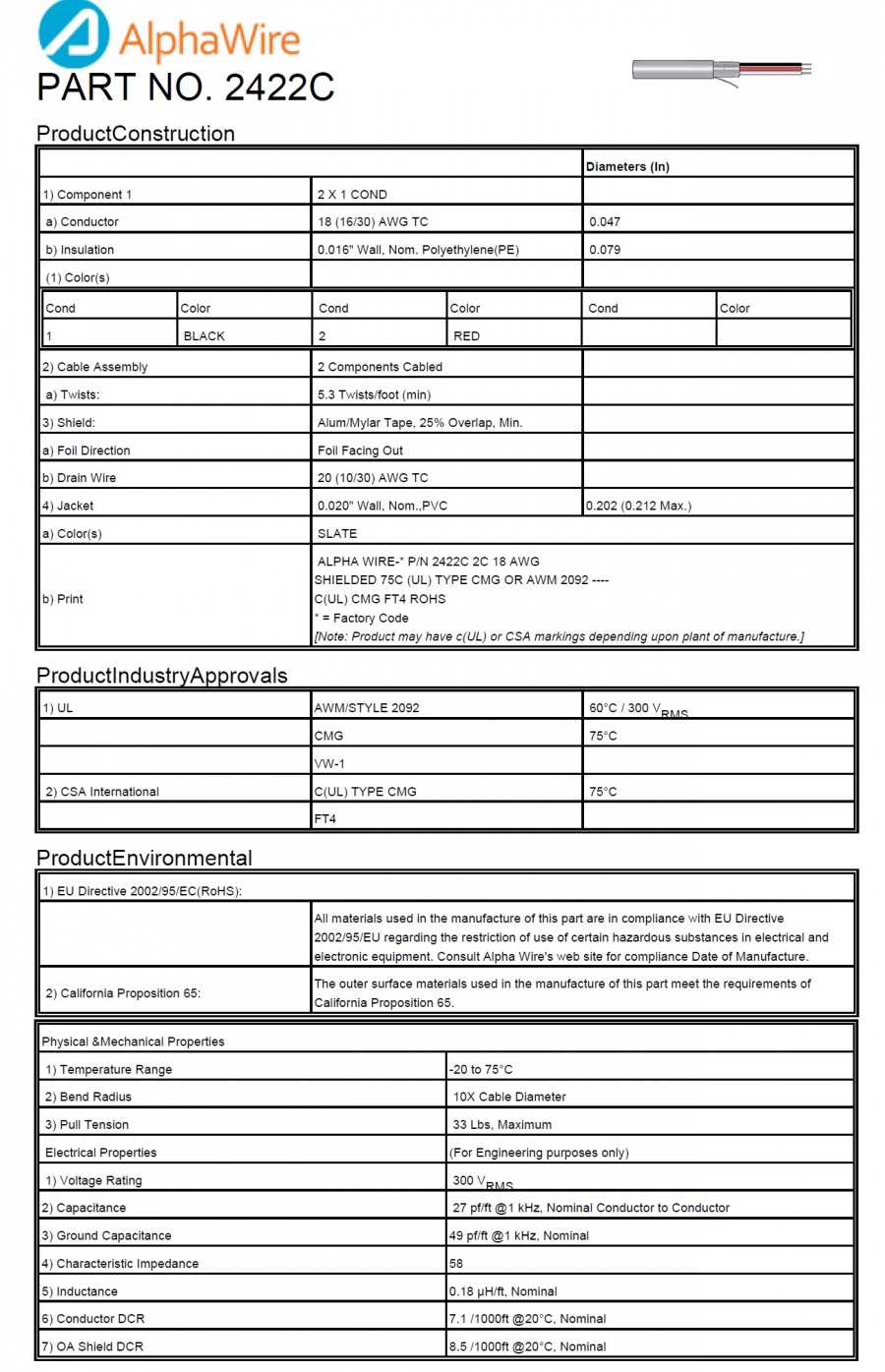

ProductConstruction

		Diameters (In)
1) Component 1	2 X 1 COND
a) Conductor	18 (16/30) AWG TC	0.047
b) Insulation	0.016" Wall, Nom. Polyethylene(PE)	0.079
(1) Color(s)
Cond Color Cond Color Cond Color 1 BLACK 2 RED
2) Cable Assembly	2 Components Cabled
a) Twists:	5.3 Twists/foot (min)
3) Shield:	Alum/Mylar Tape, 25% Overlap, Min.
a) Foil Direction	Foil Facing Out
b) Drain Wire	20 (10/30) AWG TC
4) Jacket	0.020" Wall, Nom.,PVC	0.202 (0.212 Max.)
a) Color(s)	SLATE
b) Print	ALPHA WIRE-* P/N 2422C 2C 18 AWG  SHIELDED 75C (UL) TYPE CMG OR AWM 2092 ---- C(UL) CMG FT4 ROHS * = Factory Code [Note: Product may have c(UL) or CSA markings depending upon plant of manufacture.]

ProductIndustryApprovals

1) UL	AWM/STYLE 2092	60°C / 300 VRMS
	CMG	75°C
	VW-1
2) CSA International	C(UL) TYPE CMG	75°C
	FT4

ProductEnvironmental

1) EU Directive 2002/95/EC(RoHS):
	All materials used in the manufacture of this part are in compliance with EU Directive 2002/95/EU regarding the restriction of use of certain hazardous substances in electrical and electronic equipment. Consult Alpha Wire's web site for compliance Date of Manufacture.
2) California Proposition 65:	The outer surface materials used in the manufacture of this part meet the requirements of California Proposition 65.

ProductProperties

Physical & Mechanical Properties
1) Temperature Range	-20 to 75°C
2) Bend Radius	10X Cable Diameter
3) Pull Tension	33 Lbs, Maximum
Electrical Properties	(For Engineering purposes only)
1) Voltage Rating	300 VRMS
2) Capacitance	27 pf/ft @1 kHz, Nominal Conductor to Conductor
3) Ground Capacitance	49 pf/ft @1 kHz, Nominal
4) Characteristic Impedance	58 Ω
5) Inductance	0.18 µH/ft, Nominal
6) Conductor DCR	7.1 Ω/1000ft @20°C, Nominal
7) OA Shield DCR	8.5 Ω/1000ft @20°C, Nominal

ProductOther

Packaging	Flange x Traverse x Barrel (inches)
a) 1000 FT	12 x 10 x 5 Continuous length
b) BOX 1000FT	11-3/4 EASY REEL: Continuous length
c) BOX 500FT	9-1/2 EASY REEL: Continuous length
d) 500 FT	12 x 4.5 x 3.5 Continuous length
e) 100 FT	6.5 x 4 x 2.5 Continuous length
	[Spool dimensions may vary slightly]

通信和控制应用，尽在掌握之中

我们的系列标准通信和控制电缆为您提供最多的选择，减少对要求的妥协。通过为您提供多种的绝缘/护套材料、屏蔽选项和导线数量组合，您可以轻易地选择出满足您最苛刻需求的电缆。我们的电缆性能非凡，能满足电磁干扰、传输距离、柔韧性和温度极限的严格要求。

通信和控制电缆的典型应用：

• 音频系统：扬声器、麦克风、对讲机
• 广播和播音室
• 数据传输RS-232, 422, 485
• 计算机辅助设计/计算机辅助制造
• 计算机外设
• 商业机器
• 安防系统：警报器、摄像头、传感器
• 控制系统
• 测试仪表系统
• 销售网点系统
• 银行系统

灵活的屏蔽选项：

• 非屏蔽电缆
• 整体铝箔屏蔽
• 整体铝箔/编织屏蔽
• 单独铝箔屏蔽线对
• 单独铝箔屏蔽线对，外加整体铝箔/编织屏蔽

低电容电缆，延长了传输距离，提高了信号完整性。

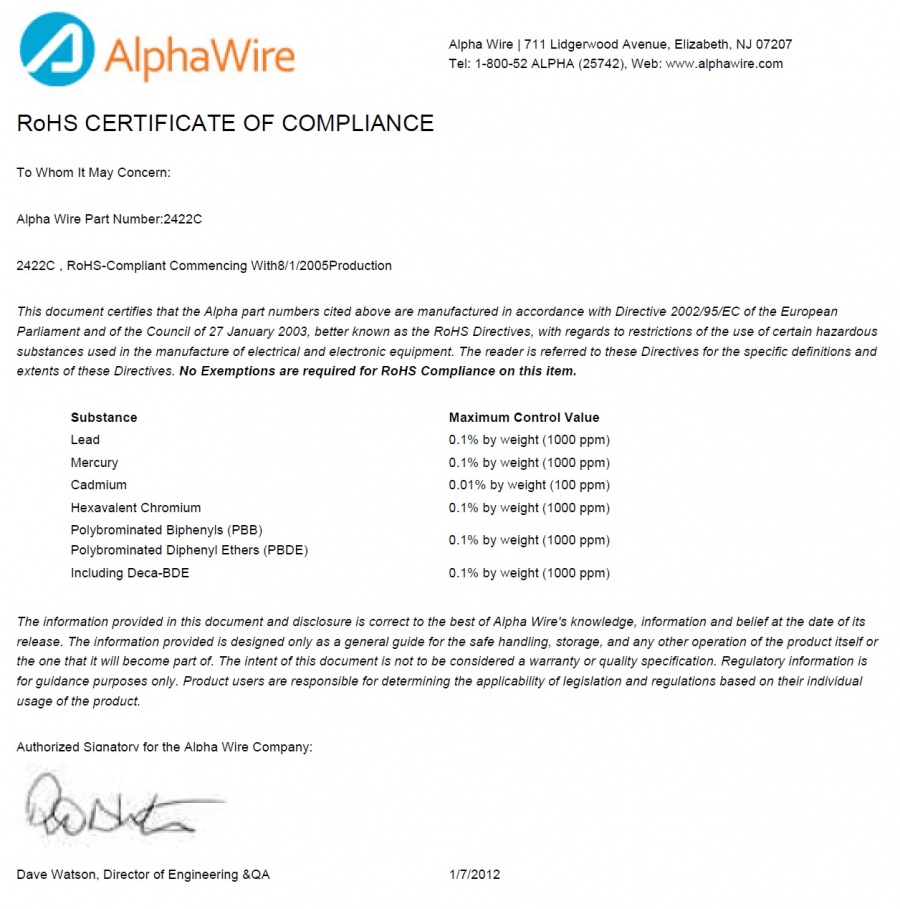

符合性证明

敬启者：

Alpha Wire 部件号：2422C

2422C ，符合RoHS标准，以 2005/8/1 的生产为开始

兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。

危险物质 最大控制值 铅 按重量计算不得超过0.1% (1000 ppm) 汞 按重量计算不得超过0.1% (1000 ppm) 镉 按重量计算不得超过0.01% (100 ppm) 六价镉 按重量计算不得超过0.1% (1000 ppm) 聚溴联苯 (PBB) 按重量计算不得超过0.1% (1000 ppm) 聚溴二苯醚 (PBDE) 　 台卡二苯醚 按重量计算不得超过0.1% (1000 ppm)

Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。

Alpha Wire 公司授权代表签字：

技术及质保部总监 Dave Watson
