    ALPHA-PBM0003 Awg3/0 600V 105度C CA Prop 65,SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, Battery Wire車船電池用電線
    看原圖
    		ALPHA-PBM0003



    商品編號: ALPHA-PBM0003

    ALPHA-PBM0003 Awg3/0 600V 105度C CA Prop 65,SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, Battery Wire車船電池用電線

    部件号 Voltage AWG Stranding Insulation Thickness Insulation Diameter Insulation Material Applicable Specifications
    PBM0003 600 3/0 1666/30 0.08 0.655 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, UL VW-1

    Marine ready 船用認證

    我们的电缆满足各种规范，确保遵守监管要求并适于航海。

    • UL 1426：船舶电力电缆
    • SAE J378：船用推进系统电线
    • SAE J1127：低压电池电缆
    • SAE J1128：低压基本电缆
    • ABYC E-11-2008：船用交流和直流电系统标准
    • ABYC E-10-2006：蓄电池
    • USCG：33，CFR 183 子部分 I，第 183 条



    ProductConstruction
    　 Diameters (In)
    1) Component 1 1 X 1 HOOKUP 　
    a) Conductor 3/0 (1666(7x7x34)/30) AWG TC 0.604
    b) Insulation 0.082" Wall, Nom. PVC 0.659+/- 0.004
    (1) Print ALPHA WIRE-* 3/0 AWG
    PREMIER EXXXXX (UL) BOAT CABLE 105C DRY 75C WET
    BC-5W2 OIL RES I 600V OR AWM STYLE 1284 VW-1
    --- SAE J378/1127 TYPE SGT 50V DC --- LLXXXXX CSA
    AWM IA/B 105C 600V FT1 OR TEW 105C 600V FT1
    * = Factory Code
    [Note: Product may have c(UL) or CSA markings depending upon plant of manufacture.]
    (2) Color(s) WHITE, BLACK, RED, GREEN, YELLOW, BLUE, BROWN
    ORANGE, SLATE, VIOLET
    ProductIndustryApprovals
    1) UL VW-1 　
    　 AWM/STYLE 1283 105°C / 600 VRMS
    　 Boat Cable (BC-5W2) 600 VRMS
    　 OIL RES I 　
    2) CSA International FT1 　
    　 AWM I A/B 105°C / 600 VRMS
    　 TEW-105 　
    3) Other SAE, J1127 TYPE SGT 50 VDC
    　 SAE, J378B 　
    　 ABYC and Coast Guard Requirments 　
    ProductEnvironmental
    1) EU Directive 2002/95/EC(RoHS):
    　 All materials used in the manufacture of this part are in compliance with EU Directive 2002/95/EU regarding the restriction of use of certain hazardous substances in electrical and electronic equipment. Consult Alpha Wire's web site for compliance Date of Manufacture.
    2) California Proposition 65: The outer surface materials used in the manufacture of this part meet the requirements of California Proposition 65.
    ProductProperties
    Physical & Mechanical Properties
    1) Temperature Range -40 to 105°C
    2) Bend Radius 10X Cable Diameter
    3) Pull Tension 1308 Lbs, Maximum
    Electrical Properties (For Engineering purposes only)
    1) Voltage Rating 600 VRMS
    2) Inductance 0.02 µH/ft, Nominal
    3) Conductor DCR 0.07 Ω/1000ft @20°C, Nominal
    ProductOther
    Packaging Flange x Traverse x Barrel (inches)
    a) 1000 FT 30 x 14 x 12 Continuous length
    b) 500 FT 24 x 14 x 12 Continuous length
    c) 250 FT 18 x 12 x 8 Continuous length
    d) 100 FT 16 x 11 x 8 Continuous length
    e) 25 FT 16 x 11 x 8 Continuous length
    f) Bulk(Made-to-order) 　
    　 [Spool dimensions may vary slightly]

    每一根 Dearborn 船用线的设计和构造都能在恶劣的海上环境中提供数年的可靠服务。无论您是在建造新的游艇或商业船舶，还是在维护现有船舶，我们的船用产品都能满足您最严格的要求。

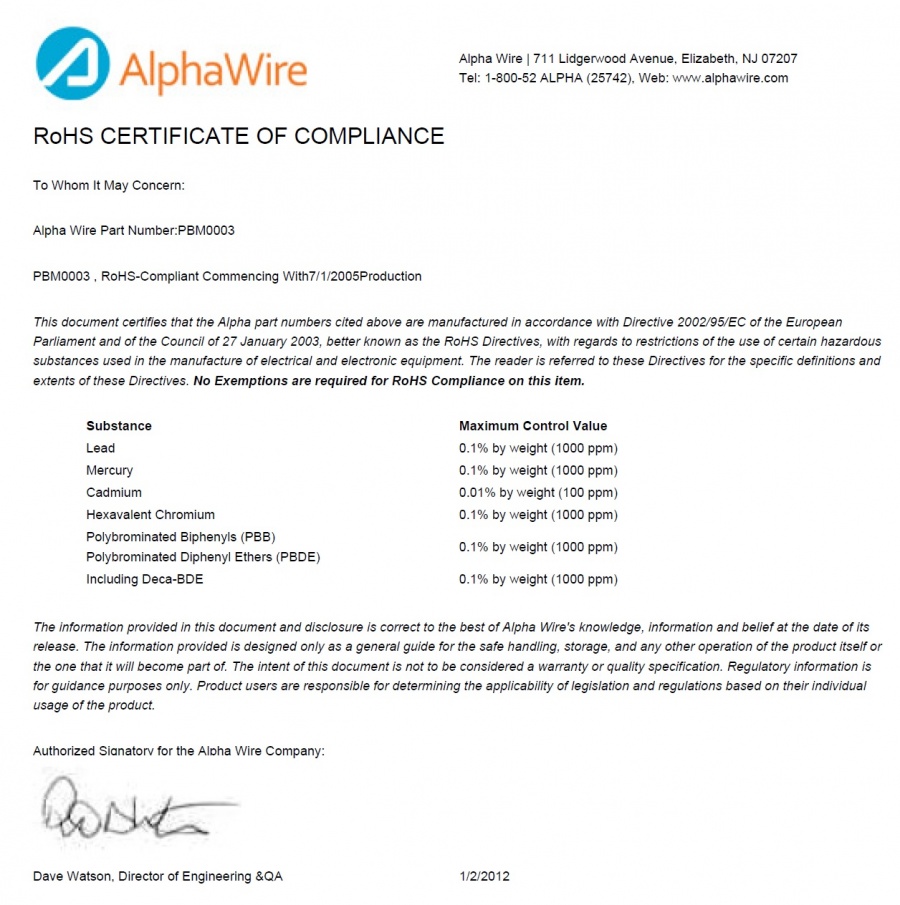

    符合性证明
    敬启者：
    Alpha Wire 部件号：PBM0003
    PBM0003 ，符合RoHS标准，以 2005/7/1 的生产为开始
    兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。
    危险物质 最大控制值
    铅 按重量计算不得超过0.1% (1000 ppm)
    汞 按重量计算不得超过0.1% (1000 ppm)
    镉 按重量计算不得超过0.01% (100 ppm)
    六价镉 按重量计算不得超过0.1% (1000 ppm)
    聚溴联苯 (PBB) 按重量计算不得超过0.1% (1000 ppm)
    聚溴二苯醚 (PBDE) 　
    台卡二苯醚 按重量计算不得超过0.1% (1000 ppm)
    Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。
    Alpha Wire 公司授权代表签字：
    技术及质保部总监 Dave Watson

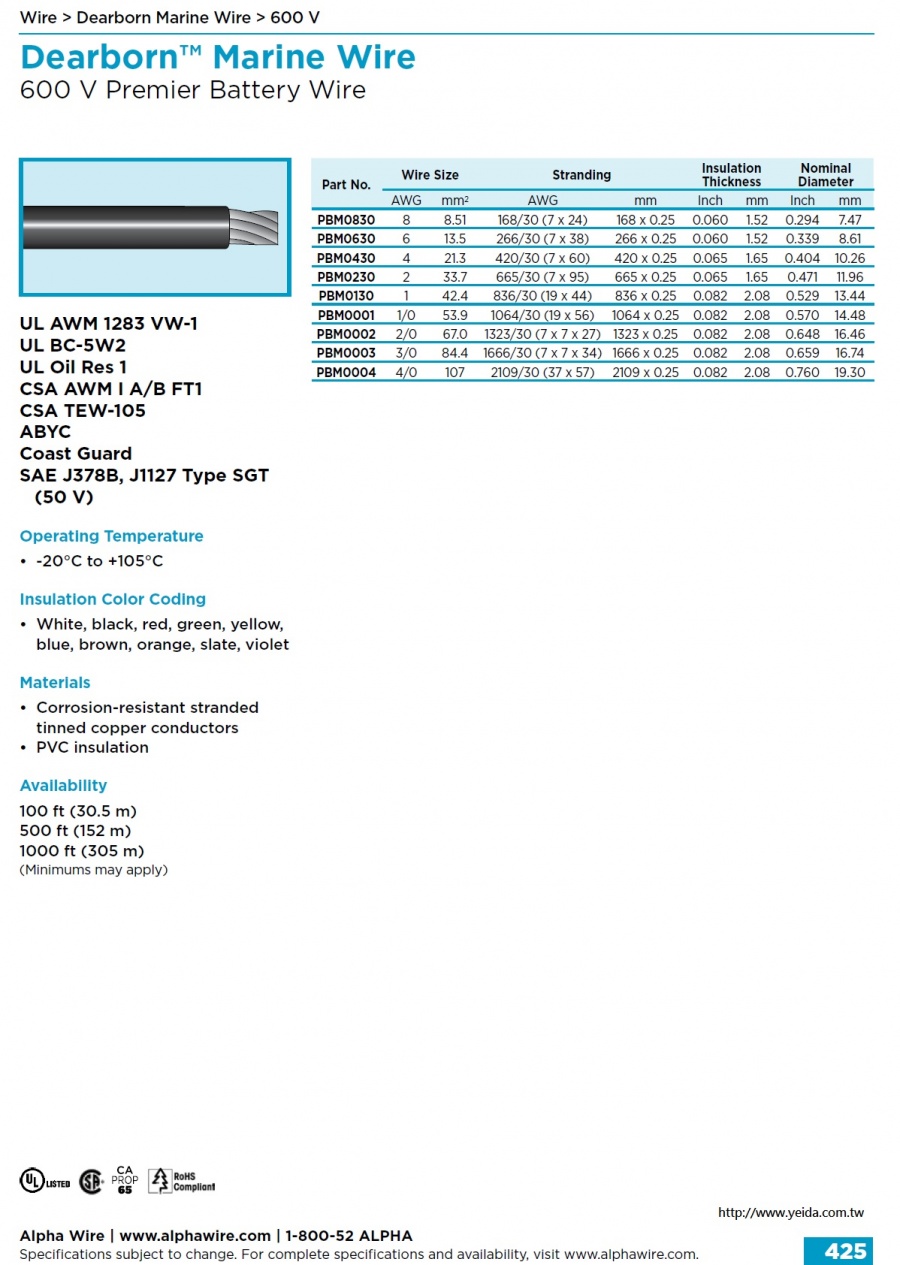

    　 Part # Voltage AWG Stranding Insulation Thickness Insulation Diameter Insulation Material Applicable Specifications
    PBM0001 600 1/0 1064/30 0.08 0.566 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, UL VW-1
    PBM0002 600 2/0 1323/30 0.08 0.644 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, UL VW-1
    PBM0003 600 3/0 1666/30 0.08 0.655 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, UL VW-1
    PBM0004 600 4/0 2107/30 0.082 0.76 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1284, UL OIL RES I, UL VW-1
    PBM0130 600 1 836/30 0.08 0.525 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, UL VW-1
    PBM0230 600 2 665/30 0.065 0.471 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL OIL RES I, UL VW-1
    PBM0430 600 4 420/30 0.065 0.396 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, UL VW-1
    PBM0630 600 6 266/30 0.063 0.342 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, UL AWM 1283, UL OIL RES I, UL VW-1
    PBM0830 600 8 168/30 0.06 0.299 PVC CA Prop 65, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1127 TYPE SGT, SAE J378B, UL AWM 1283, UL AWM 1284, UL OIL RES I, UL VW-1
    PGM0449 600 4 49/.0292 0.06 0.386 PVC SAE J1128, UL VW-1
    PGM0649 600 6 49/.0231 0.06 0.328 PVC SAE J1128, UL VW-1
    PGM0849 600 8 49/.0184 0.06 0.286 PVC SAE J1128, UL VW-1
    PPM0830 600 8 168/30 0.048 0.284 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1030 600 10 105/30 0.031 0.18 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1230 600 12 65/30 0.031 0.155 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1430 600 14 41/30 0.031 0.136 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1630 600 16 26/30 0.0315 0.122 PVC CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL - Boat Cable (BC-5W2), UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1830 600 18 16/30 0.031 0.109 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PWM0619 50 6 19/19 0.043 0.337 PVC SAE J1128 Type GPT, SAE J378B
    PWM0819 50 8 19/21 0.037 0.216 PVC SAE J1128 Type GPT, SAE J378B
