ALPHA-PWM1419 Awg 14 50V -40 to 105度C SAE J1128 Type GPT, SAE J378B 車船用低壓基本電線

部件号	Voltage	AWG	Stranding	Insulation Thickness	Insulation Diameter	Insulation Material	Applicable Specifications
PWM1419	50	14	19/27	0.023	0.117	PVC	SAE J1128 Type GPT, SAE J378B

Marine ready 船用认证

我们的电缆满足各种规范，确保遵守监管要求并适于航海。

UL 1426：船舶电力电缆
SAE J378：船用推进系统电线
SAE J1127：低压电池电缆
SAE J1128：低压基本电缆
ABYC E-11-2008：船用交流和直流电系统标准
ABYC E-10-2006：蓄电池

USCG：33，CFR 183 子部分 I，第 183 条

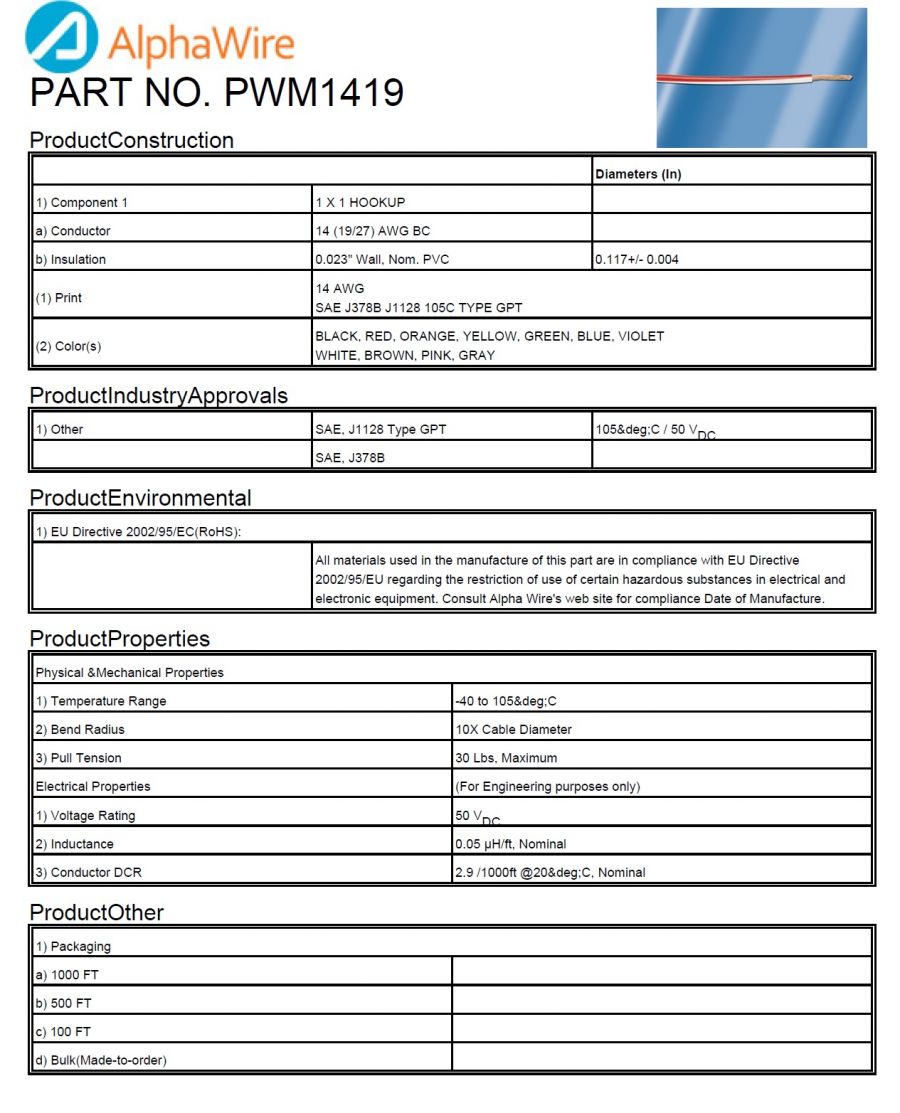

ProductConstruction

		Diameters (In)
1) Component 1	1 X 1 HOOKUP
a) Conductor	14 (19/27) AWG BC
b) Insulation	0.023" Wall, Nom. PVC	0.117+/- 0.004
(1) Print	14 AWG SAE J378B J1128 105C TYPE GPT
(2) Color(s)	BLACK, RED, ORANGE, YELLOW, GREEN, BLUE, VIOLET WHITE, BROWN, PINK, GRAY

ProductIndustryApprovals

ProductEnvironmental

ProductProperties

Physical & Mechanical Properties
1) Temperature Range	-40 to 105°C
2) Bend Radius	10X Cable Diameter
3) Pull Tension	30 Lbs, Maximum
Electrical Properties	(For Engineering purposes only)
1) Voltage Rating	50 V_DC
2) Inductance	0.05 µH/ft, Nominal
3) Conductor DCR	2.9 Ω/1000ft @20°C, Nominal

ProductOther

1) Packaging
a) 1000 FT
b) 500 FT
c) 100 FT
d) Bulk(Made-to-order)

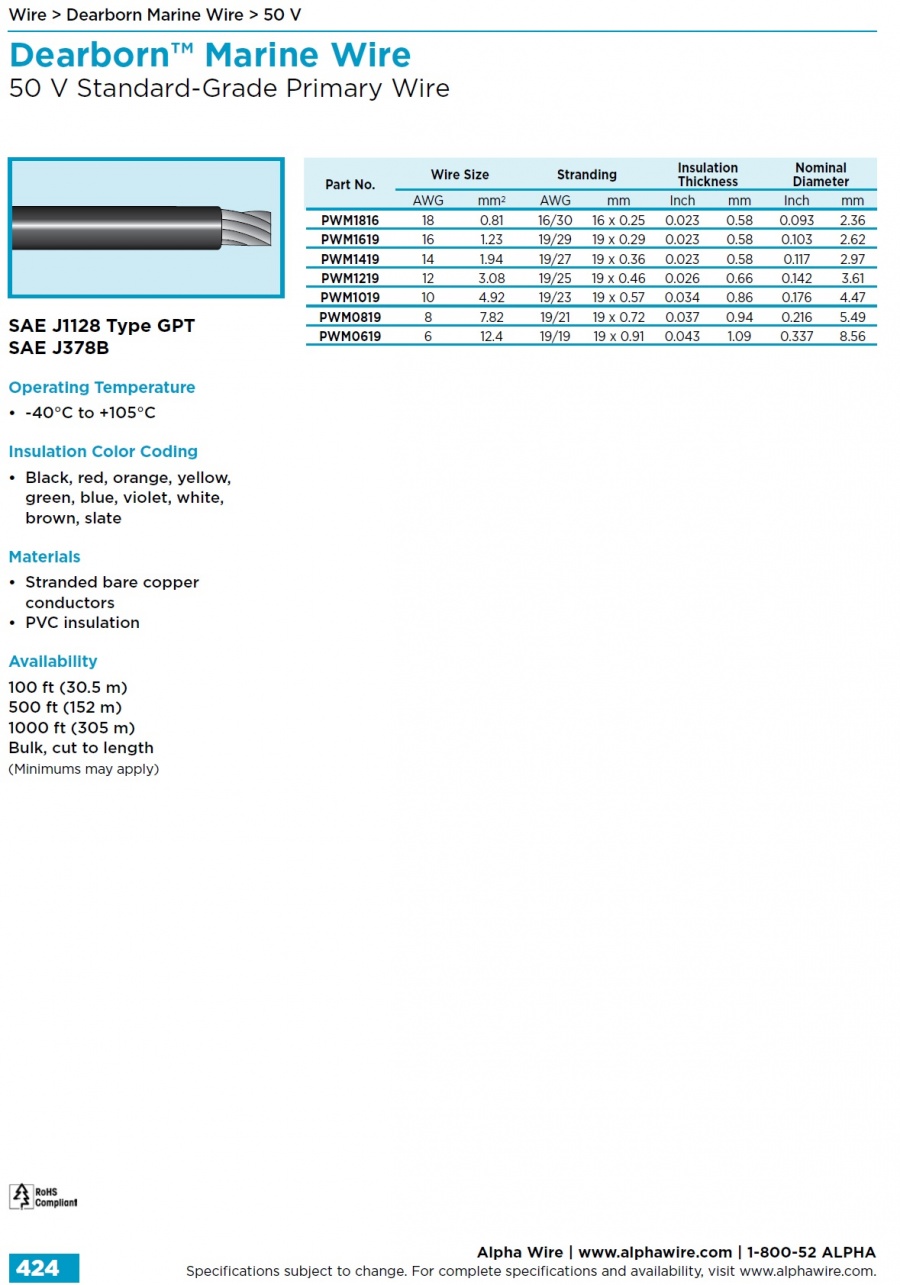

每一根 Dearborn 船用线的设计和构造都能在恶劣的海上环境中提供数年的可靠服务。无论您是在建造新的游艇或商业船舶，还是在维护现有船舶，我们的船用产品都能满足您最严格的要求。

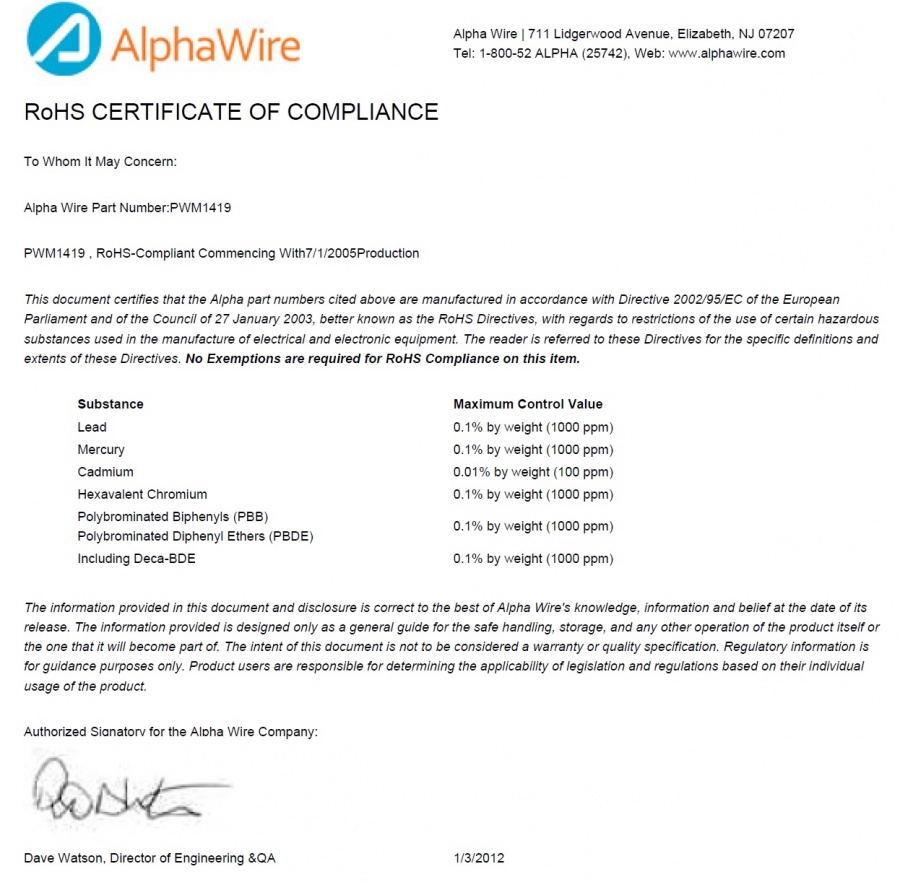

符合性证明

敬启者：

Alpha Wire 部件号：PWM1419

PWM1419，符合RoHS标准，以 2005/7/1 的生产为开始

兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。

危险物质	最大控制值
铅	按重量计算不得超过0.1% (1000 ppm)
汞	按重量计算不得超过0.1% (1000 ppm)
镉	按重量计算不得超过0.01% (100 ppm)
六价镉	按重量计算不得超过0.1% (1000 ppm)
聚溴联苯 (PBB)	按重量计算不得超过0.1% (1000 ppm)
聚溴二苯醚 (PBDE)
台卡二苯醚	按重量计算不得超过0.1% (1000 ppm)

Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。

Alpha Wire 公司授权代表签字：

技术及质保部总监 Dave Watson
