    ALPHA-PWM1816 Awg 18 50V -40 to 105度C SAE J1128 Type GPT, SAE J378B 車 船用低壓基本電線
    看原圖
    		ALPHA-PWM1816



    商品編號: ALPHA-PWM1816

    ALPHA-PWM1816 Awg 18 50V -40 to 105度C SAE J1128 Type GPT, SAE J378B 車 船用低壓基本電線

    部件号 Voltage AWG Stranding Insulation Thickness Insulation Diameter Insulation Material Applicable Specifications
    PWM1816 50 18 16/30 0.023 0.093 PVC SAE J1128 Type GPT, SAE J378B

    Marine ready 船用认证

    我们的电缆满足各种规范，确保遵守监管要求并适于航海。

    • UL 1426：船舶电力电缆
    • SAE J378：船用推进系统电线
    • SAE J1127：低压电池电缆
    • SAE J1128：低压基本电缆
    • ABYC E-11-2008：船用交流和直流电系统标准
    • ABYC E-10-2006：蓄电池
    • USCG：33，CFR 183 子部分 I，第 183 条

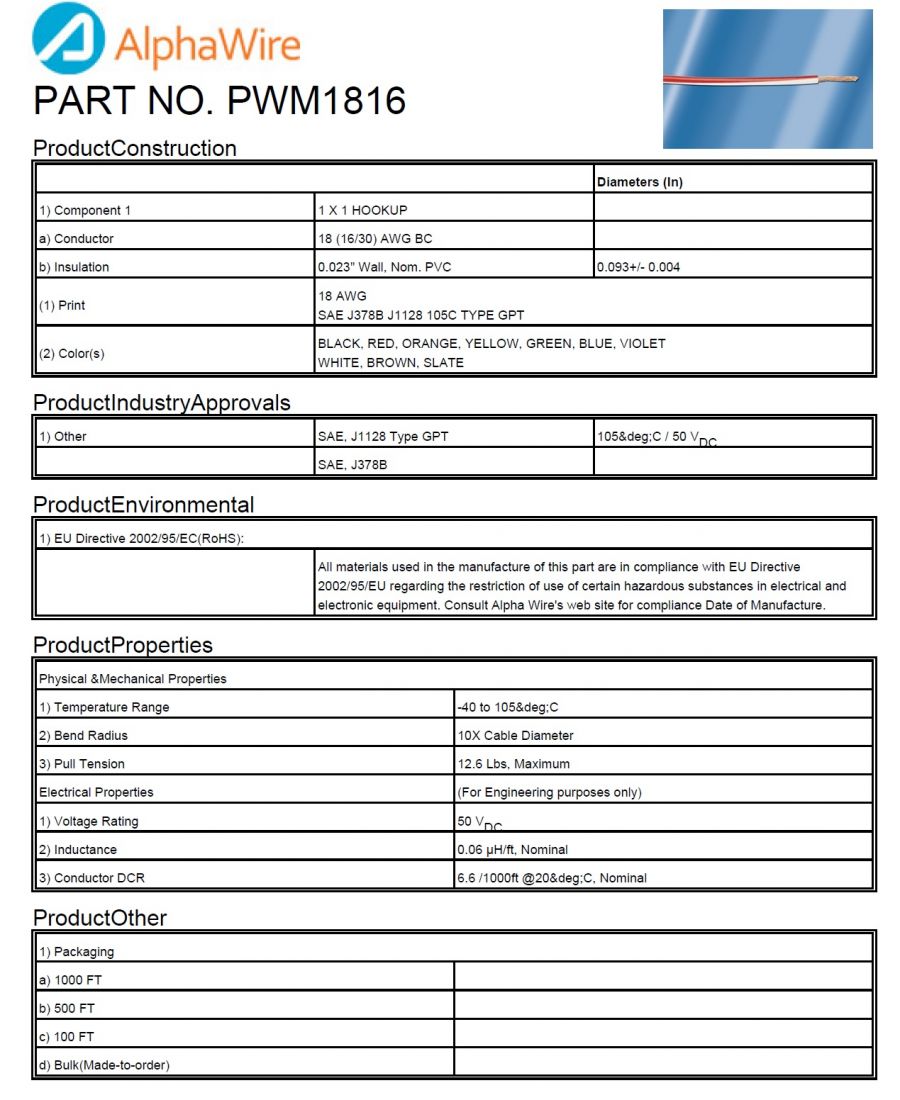

      ProductConstruction
      　 Diameters (In)
      1) Component 1 1 X 1 HOOKUP 　
      a) Conductor 18 (16/30) AWG BC 　
      b) Insulation 0.023" Wall, Nom. PVC 0.093+/- 0.004
      (1) Print 18 AWG
      SAE J378B J1128 105C TYPE GPT
      　
      (2) Color(s) BLACK, RED, ORANGE, YELLOW, GREEN, BLUE, VIOLET
      WHITE, BROWN, SLATE
      ProductIndustryApprovals
      1) Other SAE, J1128 Type GPT 105°C / 50 VDC
      　 SAE, J378B 　
      ProductEnvironmental
      1) EU Directive 2002/95/EC(RoHS):
      　 All materials used in the manufacture of this part are in compliance with EU Directive 2002/95/EU regarding the restriction of use of certain hazardous substances in electrical and electronic equipment. Consult Alpha Wire's web site for compliance Date of Manufacture.
      ProductProperties
      Physical & Mechanical Properties
      1) Temperature Range -40 to 105°C
      2) Bend Radius 10X Cable Diameter
      3) Pull Tension 12.6 Lbs, Maximum
      Electrical Properties (For Engineering purposes only)
      1) Voltage Rating 50 VDC
      2) Inductance 0.06 µH/ft, Nominal
      3) Conductor DCR 6.6 Ω/1000ft @20°C, Nominal
      ProductOther
      1) Packaging
      a) 1000 FT 　
      b) 500 FT 　
      c) 100 FT 　
      d) Bulk(Made-to-order) 　

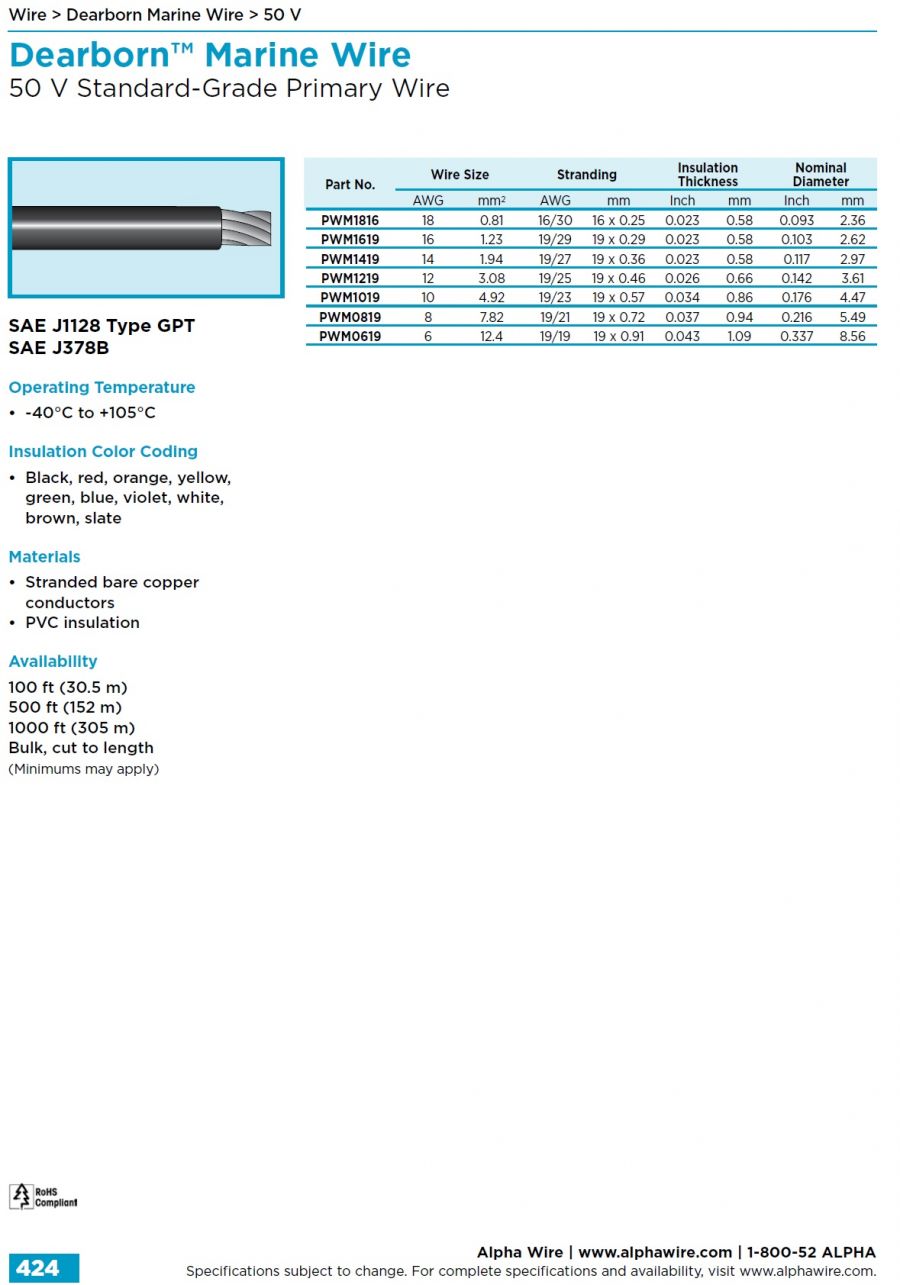

      每一根 Dearborn 船用线的设计和构造都能在恶劣的海上环境中提供数年的可靠服务。无论您是在建造新的游艇或商业船舶，还是在维护现有船舶，我们的船用产品都能满足您最严格的要求。

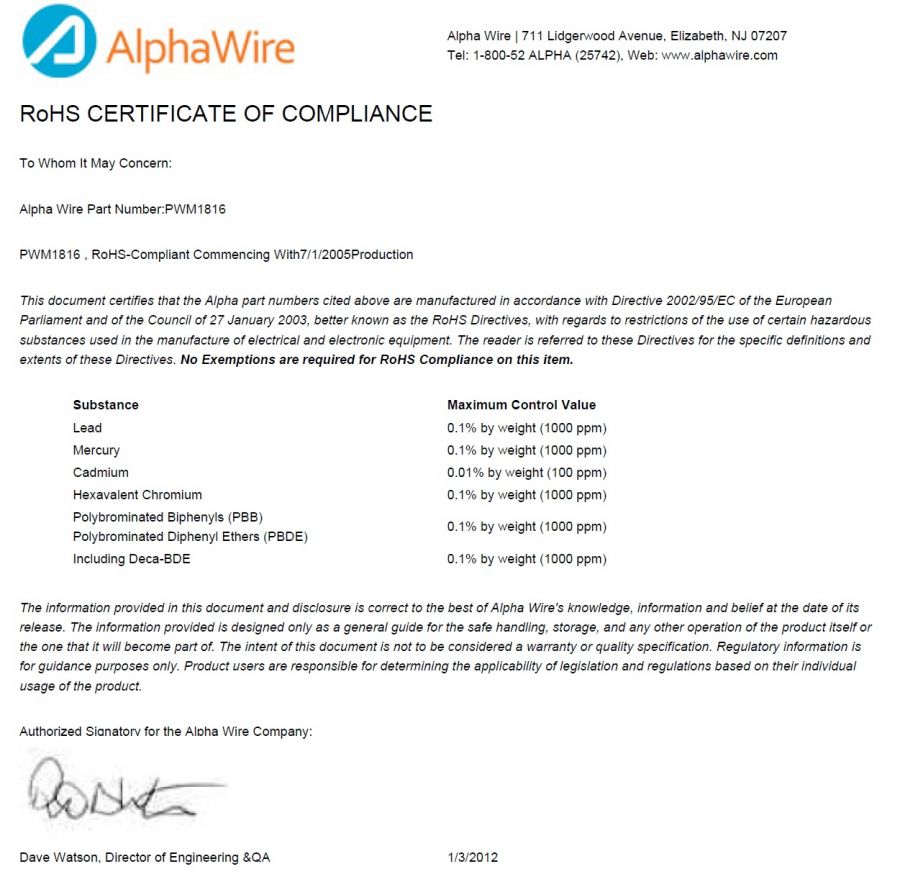

      符合性证明
      敬启者：
      Alpha Wire 部件号：PWM1816
      PWM1816，符合RoHS标准，以 2005/7/1 的生产为开始
      兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。
      危险物质 最大控制值
      铅 按重量计算不得超过0.1% (1000 ppm)
      汞 按重量计算不得超过0.1% (1000 ppm)
      镉 按重量计算不得超过0.01% (100 ppm)
      六价镉 按重量计算不得超过0.1% (1000 ppm)
      聚溴联苯 (PBB) 按重量计算不得超过0.1% (1000 ppm)
      聚溴二苯醚 (PBDE) 　
      台卡二苯醚 按重量计算不得超过0.1% (1000 ppm)
      Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。
      Alpha Wire 公司授权代表签字：
      技术及质保部总监 Dave Watson

    Part # Voltage AWG Stranding Insulation Thickness Insulation Diameter Insulation Material Applicable Specifications
    PGM0449 600 4 49/.0292 0.06 0.386 PVC SAE J1128, UL VW-1
    PGM0649 600 6 49/.0231 0.06 0.328 PVC SAE J1128, UL VW-1
    PGM0849 600 8 49/.0184 0.06 0.286 PVC SAE J1128, UL VW-1
    PPM0830 600 8 168/30 0.048 0.284 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1030 600 10 105/30 0.031 0.18 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1230 600 12 65/30 0.031 0.155 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1430 600 14 41/30 0.031 0.136 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1630 600 16 26/30 0.0315 0.122 PVC CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL - Boat Cable (BC-5W2), UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PPM1830 600 18 16/30 0.031 0.109 PVC ABYC and Coast Guard Requirments, CSA AWM I A/B, CSA FT1, CSA TEW 105, SAE J1128 Type GPT, SAE J378B, UL AWM 1015, UL AWM 1230, UL OIL RES I, UL VW-1
    PWM0619 50 6 19/19 0.043 0.337 PVC SAE J1128 Type GPT, SAE J378B
    PWM0819 50 8 19/21 0.037 0.216 PVC SAE J1128 Type GPT, SAE J378B
    PWM1019 50 10 19/23 0.031 0.175 PVC SAE J1128 Type GPT, SAE J378B
    PWM1219 50 12 19/25 0.026 0.142 PVC SAE J1128 Type GPT, SAE J378B
    PWM1419 50 14 19/27 0.023 0.117 PVC SAE J1128 Type GPT, SAE J378B
    PWM1619 50 16 19/29 0.023 0.102 PVC SAE J1128 Type GPT, SAE J378B
    PWM1816 50 18 16/30 0.023 0.093 PVC SAE J1128 Type GPT, SAE J378B
