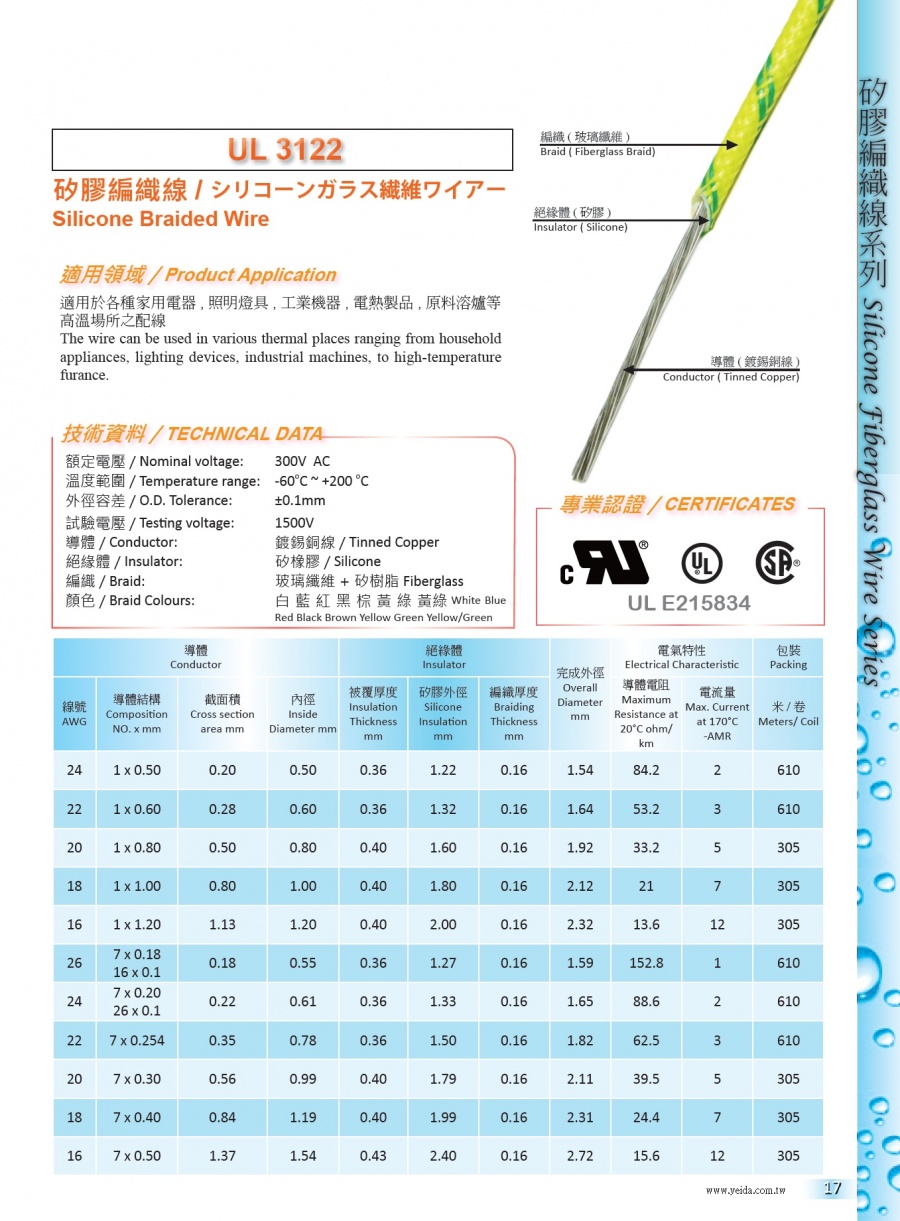

    UL3122, Silicone Braided Wire / シリコーンガラス繊維ワイアー,  300V -60oC ~ +200 oC 耐高溫矽橡膠玻璃絲編織電線
    看原圖
    		IDA-UL3122

    商品編號: IDA-UL3122

    UL3122, Silicone Braided Wire / シリコーンガラス繊維ワイアー,  300V -60oC ~ +200 oC 耐高溫    矽橡膠玻璃絲編織電線

    The wire can be used in various thermal places ranging from household appliances, lighting devices, industrial machines, to high-temperature furance



    TECHNICAL DATA
    • Nominal voltage: 300V
    • Temperature range: -60oC ~ +200 oC
    • O.D. Tolerance: ±0.1mm
    • Testing voltage: 1500V

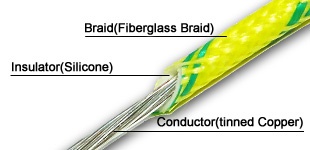

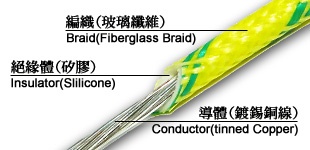

    • Conductor: Tinned Copper
    • Insulator: Silicone
    • Braid: Fiberglass
    • Braid Colours: White Blue Red Black Brown Yellow Green Yellow Green
    Specifications

    　

    Conductor
    Insulator
    Electrical Characteristic
    Packing

    AWG
    Composition
    NO. x mm
    Cross section area mm
    Inside Diameter mm
    Insulation Thickness mm
    Silicone
    Insulation
    mm
    Braiding Thickness mm
    Overall Diameter
    mm
    Maximum Resistance at 20℃ ohm/km
    Max. Current at 170℃-AMR
    Meters/ Coil
    24 1 x 0.50 0.20 0.50 0.36 1.22 0.16 1.54 84.2 2 610
    22 1 x 0.60 0.28 0.60 0.36 1.32 0.16 1.64 53.2 3 610
    20 1 x 0.80 0.50 0.80 0.40 1.60 0.16 1.92 33.2 5 305
    18 1 x 1.00 0.80 1.00 0.40 1.80 0.16 2.12 21 7 305
    16 1 x 1.20 1.13 1.20 0.40 2.00 0.16 2.32 13.6 12 305
    26 7 x 0.18
    16 x 0.1    		 0.18 0.55 0.36 1.27 0.16 1.59 152.8 1 610
    24 7 x 0.20
    26 x 0.1    		 0.22 0.61 0.36 1.33 0.16 1.65 88.6 2 610
    22 7 x 0.254 0.35 0.78 0.36 1.50 0.16 1.82 62.5 3 610
    20 7 x 0.32 0.56 0.99 0.40 1.79 0.16 2.11 39.5 5 305
    18 7 x 0.40 0.84 1.19 0.40 1.99 0.16 2.31 24.4 7 305
    16 7 x 0.50 1.37 1.54 0.43 2.40 0.16 2.72 15.6 12 305
