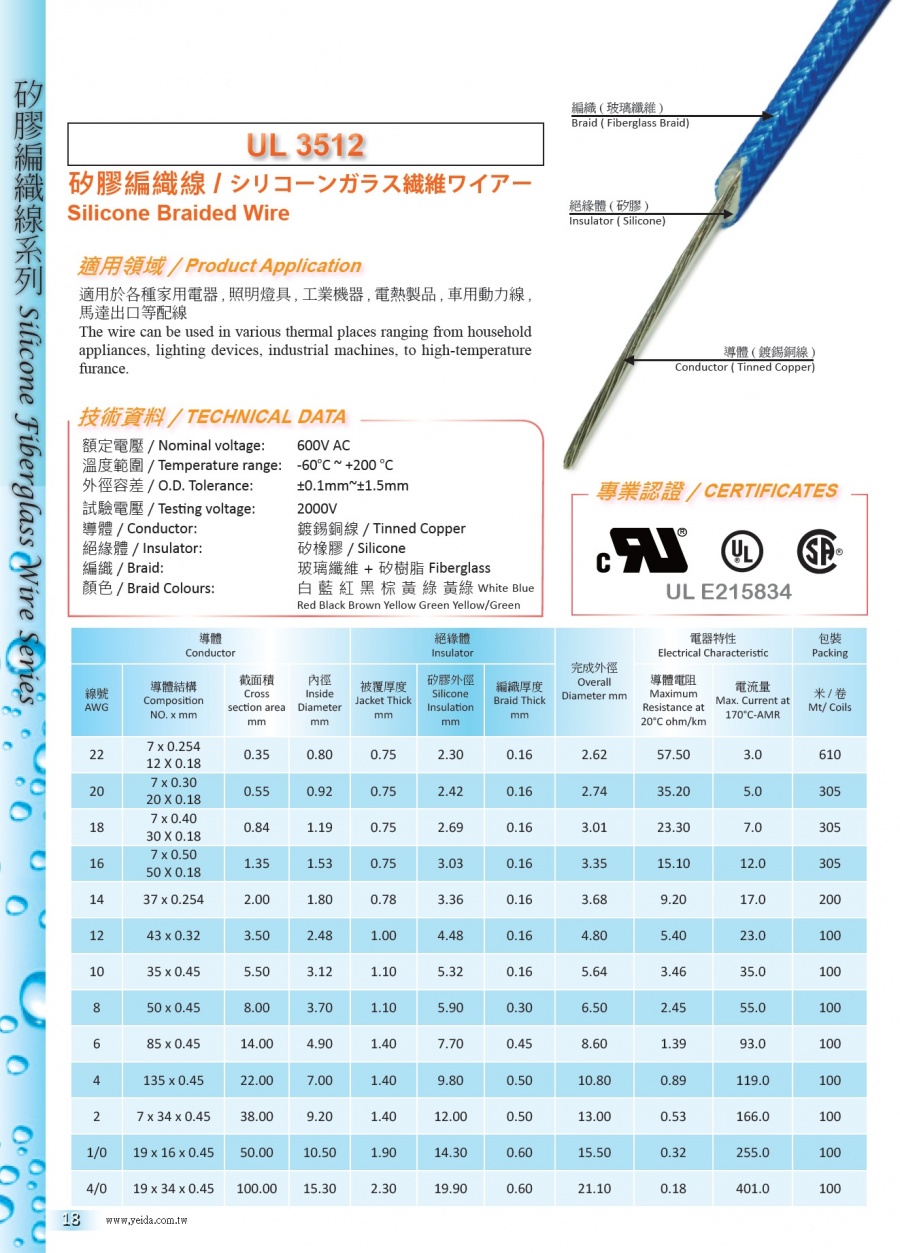

    UL3512 Silicone Fiberglass Braided Wire / シリコーンガラス繊維ワイアー 耐高溫矽橡膠玻璃絲編織電線
    看原圖
    IDA-UL3512

    商品編號: IDA-UL3512

    UL3512, Silicone Fiberglass Braided Wire / シリコーンガラス繊維ワイアー 耐高溫矽橡膠玻璃絲編織電線



    The wire can be used in various thermal places ranging from household appliances, lighting devices, industrial machines, to high-temperature furance.



    TECHNICAL DATA
    • Nominal voltage: 600V-AC
    • Temperature range: -60oC ~ +200 oC
    • O.D. Tolerance: ±0.1mm~±1.5mm
    • Testing voltage: 2000V
    • Conductor: Tinned Copper
    • Insulator: Silicone
    • Braid: Fiberglass
    • Braid Colours: White Blue Red Black Brown Yellow Green Yellow Green
    Specifications


    Conductor Insulator Electrical Characteristic Packing
    AWG Composition
    NO. x mm
    Cross section area mm Inside Diameter mm Jacket Thick mm Silicone
    Insulation
    mm
    Braid Thick mm Overall Diameter mm Maximum Resistance at 20℃ ohm/km Max. Current at 170℃-AMR Mt/ Coils
    22 7 x 0.254
    12 X 0.18
    0.35 0.80 0.75 2.30 0.16 2.62 57.50 3.0 610
    20 7 x 0.32
    20 X 0.18
    0.55 0.92 0.75 2.42 0.16 2.74 35.20 5.0 305
    18 7 x 0.40
    30 X 0.18
    0.84 1.19 0.75 2.69 0.16 3.01 23.30 7.0 305
    16 7 x 0.50
    50 X 0.18
    1.35 1.53 0.75 3.03 0.16 3.35 15.10 12.0 305
    14 37 x 0.254 2.00 1.80 0.78 3.36 0.16 3.68 9.20 17.0 200
    12 43 x 0.32 3.50 2.48 1.00 4.48 0.16 4.80 5.40 23.0 100
    10 35 x 0.45 5.50 3.12 1.10 5.32 0.16 5.64 3.46 35.0 100
    8 50 x 0.45 8.00 3.70 1.10 5.90 0.30 6.50 2.45 55.0 100
    6 85 x 0.45 14.00 4.90 1.40 7.70 0.45 8.60 1.39 93.0 100
    4 7 x 20 x 0.45 22.00 7.00 1.40 9.80 0.50 10.80 0.89 119.0 100
    2 135 x 0.45 38.00 9.20 1.40 12.00 0.50 13.00 0.53 166.0 100
    1/0 19 x 16 x 0.45 50.00 10.50 1.90 14.30 0.60 15.50 0.32 255.0 100
    4/0 19 x 34 x 0.45 100.00 15.30 2.30 19.90 0.60 21.10 0.18 401.0 100
