在一個大型的建築物 (如辦公大樓、旅館、賭場、大型醫院、社區、大型博物館、大型展覽中心等等) 或一個區域內 (如大學校園、工業區、港口、機場、) 在架設視頻監控系統時,使用數百隻甚至上千隻的攝像機,並且往往採用集中監控的方案,將所有的DVR主機全部安置在一個安防警衛中心。
傳統上由於使用監看鏡頭數量很多,為了能隨時需要調看不同的鏡頭,目前都採用矩陣主機來解決現場影像上電視牆的影像監看的問題。一般來說大多數的矩陣主機無法與DVR主機做直接整合,在操控上少了一個完整性。同時大多數的矩陣主機缺乏圖控的功能,無法給使用者有一個確實系統安裝位置的瞭解,其功能也無法直接與DVR主機溝通。同時在IP視頻監控系統的普及後,傳統矩陣主機更無法應付此新的系統架構。
WT6004MD網路矩陣解碼卡正是為因應上述問題的最佳解決方案。將此卡與FCode Client遠端監控主機整合,翊騰科技在視頻監控安防市場上提出最新的網路矩陣圖控主機。除了可以提供用戶一個性能價格比均佳的選擇外,同時也給IP視頻監控系統帶來一個新的上電視牆的解決方式。

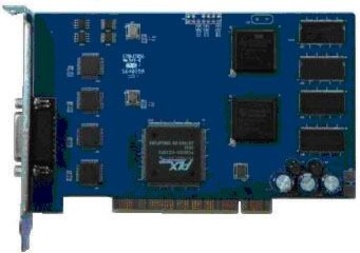

WT6004MD網路矩陣解碼卡規格
WT6004MD是一片網路矩陣解碼卡,每片WT6004MD可以同時接收16路視頻碼流,輸出4個模擬混成訊號。配合FCode Client遠端監控主機使用,可以在IP網路上提供電視牆的功能,每台主機上可以插1 ~ 4片WT6004MD,組成1 ~ 16路電視牆。
■ 解碼功能
每塊卡最大可以實現16路D1碼流的音視頻解碼。
■ 矩陣功能
視頻訊號輸入:WT6000系列壓縮卡產生的視頻碼流
視頻訊號輸出:每張卡4個模擬混成訊號輸出
視頻輸出埠接頭:BNC接頭
輸出格式:可做1、4、6、9、16畫面分割輸出
基本功能
■ 透過網路矩陣圖控主機可以直接控制DVR主機。
■ 網路矩陣圖控主機可以管理的DVR數目沒有限制。
■ 網路矩陣圖控主機可以一次監看64只攝像機。
■ 網路矩陣圖控主機可以插1 ~ 4片WT6004MD。
■ 電視牆功能
搭配WT6004MD卡,可接1 ~ 16個監視器組成電視牆。每個外接電視訊號可以被規劃輸出1、4、6、9、16分割畫面。
■ 可以設置多個鏡頭群組,方便一次調閱影像。
■ 具有傳統矩陣主機的群組切換特性。
■ 如果有需要,可以架設多台網路矩陣圖控主機。
遠程監看
■ 64路遠端影像監控
網路矩陣圖控主機可以同時監看1~ 64路的遠方影像。此影像可以分別來自不同的1~ 64部DVR上的鏡頭。
■ 窗口分割
提供1、4、9、16、25、36、49、或64分割畫面。
■ 單鏡頭影像調閱
可以選擇個別遠方的鏡頭影像分次調閱。
■ 多鏡頭影像調閱
可一次調閱一台DVR主機上的所有鏡頭的影像。
■ 自動提升監看速度
放大某一路監看的遠方影像時,系統會自動加快其傳送的速率,同時降低其他路的影像傳送速度。
遠程監聽
于監看時,監控者可以經由網路監聽遠端DVR主機現場的聲音。
電子地圖
可提供多層次的電子地圖,方便使用者瞭解並操控整個監控網路與分區管理。
■ 多層級地圖
可提供256層級的子地圖。當使用者提供現場平面圖 (BMP圖檔) 時,能輕易的將地圖套用,並可使用拖曳的方式放置鏡頭符號、感應器符號、與輸出設備符號。
■ 客制化元件符號
系統允許使用者使用自己設計的元件符號。
■ 聯結模式
使用者可點擊地圖上的元件符號或樹狀列表去尋找所要監看的地圖與鏡頭。
■ 顯示工作狀態
元件符號會依當時的聯機狀態顯示不同的圖示。
當鏡頭或感應器在警報觸發後,其圖示會出現警示標誌,所有上層的子地圖均會出現警示標誌,方便使用者在電子地圖內追蹤。
■ 可以在電子地圖上直接調閱鏡頭影像。
■ 獨立浮動影像視窗
當點選任一鏡頭的圖示時,能以一個獨立浮動視窗顯示現場影像。此浮動視窗可以任意拖動,並可同時開啟多個獨立浮動視窗以監看多個鏡頭的影像。
■ 如果發生警報時,相對應的設像機符號與I/O設備的符號會出現警告訊號。警衛人員可以立即點擊設像機符號,調閱影像。
雙螢幕顯示
網路矩陣圖控主機提供雙螢幕顯示功能,可將即時監控分割畫面與電子地圖畫面分別在不同的螢幕顯示。
遠端語音廣播
網路矩陣圖控主機可以同時對全部DVR主機或特定多個DVR主機做遠端語音廣播。
遠程警報聲播放
網路矩陣圖控主機可以透過網路從DVR的警報聲音庫內挑選一個警報聲來播放,以提醒保全人員或嚇阻入侵。
遠程控制
■ 遠端影像畫質調整
在雙影像碼流模式下,網路矩陣圖控主機可透過網路對遠方DVR主機上的每一個鏡頭獨立調整個自影像的傳送速率與畫質。
■ 遠端傳送速度調整
在雙影像碼流模式下,網路矩陣圖控主機可透過網路對遠方的DVR主機上的每一個鏡頭獨立調整個自影像的傳送速度,但不會影響DVR主機的錄影速度與監看速度。
■ 遠端視頻訊號調整
網路矩陣圖控主機可透過網路對遠方的DVR主機上的每一個鏡頭獨立調整亮度、對比度、飽合度、色彩。
遠程PTZ控制
可以直接控制遠方DVR主機的鏡頭雲台或高速球型攝像機。.功能包括,
雲台轉動:上、下、左、右、自動
鏡頭控制:焦距、光圈、與縮放
轉速控制:上、下、左、右、與縮放
外部控制:雨刷、燈光、加熱、降溫、與電源
遠程輸出入埠控制
可透過網路直接控制遠方的輸出入控制器。
遠端資料下載
■ 遠端錄影檔案下載
可以調閱遠方DVR主機的錄影檔案。
■ 遠端系統訊息查閱
可以調閱遠方DVR主機的系統訊息,包括:使用者登錄記錄、系統操作記錄、警報記錄。
■ 遠端設備資料查詢
遠端監控者可以即時查詢DVR主機上每一隻鏡頭或外接設備的設備資料檔案。
遠端系統功能設置
■ 遠端用戶設置
可以透過網路對DVR主機做用戶帳號管理與設置。
■ 遠端自動功能設置
可以透過網路對DVR主機重新設置或調整其自動功能的動作。
■ 遠端預約錄影設置
可以透過網路對DVR主機重新設置或調整預約錄影的排程。
■ 遠端預約錄影設置
可以透過網路對DVR主機重新設置或調整預約警報的排程。
■ 遠程報警動作設置
可透過網路對DVR主機重新設置或調整其報警的動作。
遠程警報
當網路矩陣圖控主機收到遠方DVR主機的警報訊息後,會執行報警動作,包括:
■ 報警登錄
當網路矩陣圖控主機接收到遠方DVR的警報通知後,系統將此警報寫入警報記錄簿內。
■ 聲音報警
遠方DVR發生警報事件後,網路矩陣圖控主機可以針對不同的鏡頭或設備播放不同的警報聲,並可控制警報聲播放次數。此警報聲可以自行錄製。
■ 顯示現場影像
當網路矩陣圖控主機收到遠方DVR主機的警報訊息後,會自動接收並顯示現場影像,同時還可以自動或手動執行錄影動作。
■ 警報指示燈
當網路矩陣圖控主機接收到遠方DVR的警報通知後,系統會點亮一個警報指示燈,以便通知監控人員作適當的處理。
同步錄影
網路矩陣圖控主機可同時執行監看與錄影。
立即重播影像
于同步錄影時,使用者可以立即調閱重播當前正在錄製的影像。
播放
可以播放遠端下載影像檔案和遠端錄影檔案。
拍照
於監看和重播影像時,影像同時可以被拍照。
系統訊息查詢
提供本地的系統訊息,包括:
■ 使用者登錄記錄
■ 系統操作記錄
■ 警報記錄。
系統配置要求
網路矩陣圖控主機建議使用intel P4 3.4G CPU性能以上的電腦配置。
|
