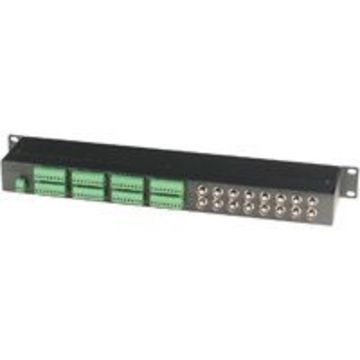

    1U 16路被動機架式影像、數據雙絞線傳輸器 16 Port Passive Video & DATA Transceiver hub
    看原圖
    		YSCT-TPP016D

    商品型號: TPP016D

    1U 16路被動機架式影像、數據雙絞線傳輸器

    商品規格:
    • 內建16 路被動式影像雙絞線傳輸器
    • 內建RS485控制訊號1進16出分配器，可運用一條網路線同時傳輸影像、控制訊號
    • 內建突波吸收保護器
    • 與TTA111AVR / TTA111VR 主動式接收器搭被動傳輸距離最遠1公里
    • 被動式無需電源
    • 內建濾波器可有效濾除干擾
    商品特點:
    • 功能同TPP016，但增加控制信號傳輸功能。
    • 組RS485控制信號輸入，16組RS485控制信號輸出。
    　
    產品型號 TPP016D
    影像輸入 8芯插拔端子 x 4
    影像輸出 BNC x 16 (1 Vp-p，75 Ohm)
    控制訊號輸入 2芯插拔端子 x 1
    控制訊號輸出 8芯插拔端子 x 4
    線材建議 CAT 5 網路線 (24 AWG)
    儲存溫度 -20～70°C
    尺寸 　　　　　 mm 483 x 101.5 x 44 (1U)
    重量 g 1370
    外殼材質 鐵





    Product ID: TPP016D

    16 Port Passive Video & DATA Transceiver hub

    Specifications:
    • Video Input Port: 16 Port (Terminal Block)
      • Data Input Port: 1 Port (Terminal Block)
    • Video Output Port (BNC Connector): 16 Port, 1Vp-p, 75 ohms
      • Data Output Port: 16 Port (Terminal Block)
    • Recommend Cable: CAT 5 Cable 4 Pairs (24 AWG)
    • Operating Temperature:-20 ～70°
    • Dimension W x H x D mm: 482x105X44 (1U)
    • Weight : 1400g
    • Material: Metal Black
    Features:
    • Built in 16 port passive transceivers in 1U 19” rack mounting panel.
    • As a rack mounting passive transmitter hub, use with active receiver at distance up to 1000 meters.
    • Passive, no power required.
    • Built in a highly balanced mode of video transmission for extra interference immunity.
