產品型號:AD001TVI
HD-TVI 轉 HDMI、VGA、CVBS 轉換器
功能:
- AD001TVI 為 HD-TVI 轉 HDMI、VGA或 CVBS 之轉換器
- 輸入支援 HD-TVI 720p@25/30/50/60Hz、HD-TVI 1080p@25/30Hz

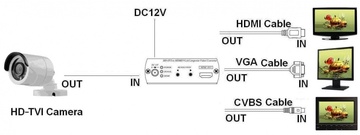

- 可同時輸出 HDMI、VGA、CVBS 訊號
- HDMI 與 VGA 輸出支援 480p、576p、720p、1080i、1080p解析度
- CVBS 輸出支援 NTSC、PAL格式
按鈕功能 :
短按 ▲ Resolution ▼ 增減按鈕可改變 HDMI / VGA 的輸出解析度:
「▲」鈕為降低解析度,「▼」鈕為增加解析度
解析度依 480p -> 576p -> 720p/60 -> 720p/50 -> 1080i/60 -> 1080i/50 -> 1080p/60 ->1080p/50 順序輪流切換,出廠預設 480p 輸出
CVBS 輸出在 HDMI / VGA 解析度切換為 480p、720/60、1080i/60、1080p/60時,輸出為 NTSC,在 576p、720p/50、1080i/50、1080p/50 時,輸出為 PAL。
長按 ▲ Resolution ▼ 增減按鈕 (按住 1秒以上) 可微調 CVBS 畫面輸出的大小:
「▲」鈕為縮小畫面,「▼」 鈕為加大畫面
此功能是避免 CRT 螢幕因 Overscan 導致畫面擴張影像的邊緣看不到,以2 % 為單位依序輪流切換,最小可縮小至 20%,出廠預設為最大畫面輸出 (縮小 0%)。
未插電時按住 Resolution ▲ 按鈕不放,插電後再放開 Resolution ▲ 鈕:
系統會恢復預設 HDMI / VGA 480p 輸出,CVBS 最大畫面輸出。
使用注意事項:
1. 切換解析度時請確認 HDMI / VGA 螢幕是否支援,如螢幕不支援該解析度,會無畫面輸出。
規格:
產品型號 |
AD001TVI |
影像輸入格式 |
HD-TVI 720p@25/30/50/60Hz、1080p@25/30Hz |
影像輸出格式 |
HDMI & VGA (480p、576p、720p/50/60、1080i/50/60、1080p/50/60)、
CVBS (NTSC、PAL) |
影像輸入端子 |
BNC |
影像輸出端子 |
HDMI Type-A、D-SUB 15、BNC |
開關 |
Tact Switch x 2 |
電源變壓器 |
12V 500mA |
最大消耗電流 |
300mA |
尺寸 mm |
88 * 130 * 30 |
重量 g |
250 |
