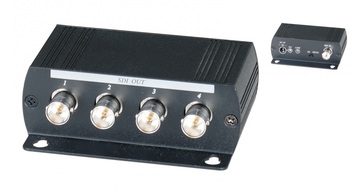

    SDI04D 1進4出HD-SDI 分配放大器 1 Input 4 Output HD-SDI Distribution Amplifier
    看原圖
    		YSCT-SDI04D

    商品型號: SDI04D

    1進4出HD-SDI 分配放大器
    　

    商品特點:
    • 支援 SMPTE  259M，292M，424M
    • 3G-SDI 傳輸可達 100 公尺，HD-SDI 傳輸可達 200 公尺，SD-SDI 傳輸可達 400 公尺
    • 具有自動等化 (Equalizer) 功能，可增加接收距離與穩定性
    • 具有時脈重整 (Reclocker) 功能，可增加長距離輸出訊號品質

    　
    產品型號 SDI04D
    支援規格 SMPTE 259M – SD-SDI(270 Mbps)
    SMPTE 292M – HD-SDI(1.485 Gbps)
    SMPTE 424M – 3G-SDI(2.97 Gbps)
    輸出抖動率 SD (270 Mbps) 典型0.02 UI p-p
    HD (1.485 Gbps) 典型0.04 UI p-p
    3G (2.97 Gbps) 典型0.07 UI p-p
    SDI 輸入/輸出端子 BNC x 5 (75Ω)
    最大消耗電流 500mA
    電源變壓器 DC 5V 1A
    環境規格 工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95%
    尺寸            mm 88 x 75 x 30
    重量              g 220

    Product ID: SDI04D

    1 Input 4 Output HD-SDI Distribution Amplifier
    　

    Features:
    • HD-SDI  re-clocking 1 in 4 out distribution amplifier
    • Provides automatic input cable re-clocking and equalization to 400 meters.
    • Support SDI (SMPTE 259M), HD-SDI (SMPTE 292M), 3G-SDI (SMPTE 424M).
    • HD signal distance total up to 400 meters.
    • Perfect for long range HD-SDI distribution application.
    ITEM NO. SDI04D
    SDI Standard  Protocol SMPTE 259M - SDI(270 Mbps)
    SMPTE 292M - HD-SDI(1.485 Gbps)
    SMPTE 424M - 3G-SDI(2.97 Gbps)
    Output Jitter 3G operation (2.97 Gbps) Typical 0.07 UI p-p
    HD operation (1.485 Gbps) Typical 0.04 UI p-p
    SD operation (270 Mbps) Typical 0.02 UI p-p
    Output/ Input Connector BNC x 5 (75Ω)
    Power Supply DC 5V 1Amp
    Power Consumption 500 mA (Max)
    Temperature Operation: 0 to 55℃, Storage: -20 to 85℃, Humidity: up to 95%
    Dimensions 88 x 75 x 30   (mm)
    Weight 220 g
