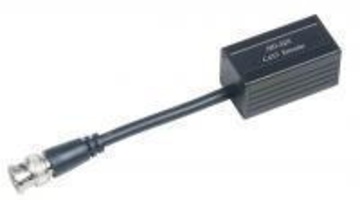

SDI05 HD-SDI CAT5 Extender HD-SDI 網路線線延長器

YSCT-SDI05

HD-SDI 網路線線延長器

商品特點:

SDI05 為 SDI 轉雙絞線之被動式 Balun
支持 270M b/s，1.485G b/s 傳輸速率
可使用 CAT.5e/6 UTP 網路線
最遠傳輸距離可達 150公尺

產品型號	SDI05
輸入/輸出介面	BNC x 1 (75 Ω) MALE
傳輸介面	RJ45 x 1
RJ45 腳位配置	Pin 7 SDI (+)、Pin 8 SDI (-)
插入損耗
傳輸速率	270M b/s，1.485G b/s
傳輸距離	SD：CAT.5e UTP / 130公尺，CAT.6 UTP / 150公尺 HD：CAT.5e UTP / 30公尺，CAT.6 UTP / 45公尺
環境規格	工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95%
尺寸 mm	25.4 x 25.4 x 140.5 (含 BNC 線 91 mm)
重量 g	58

Product ID: SDI05

HD-SDI CAT5 Extender

Specifications:

HD-SDI CAT5 Extender is a passive device which use in one pair to send HD-SDI signals up to 45m via a CAT6 cable at HD resolution in a point-to-point configuration. The HD-SDI passive CAT5 extender supports uncompressed transmission of up to 1.485G b/s. It is perfect to send HD CCTV over existing CAT5 cable Applications include HD-CCTV, broadcasting, HD camcorder, studio-to-studio, post production, live events, medical imaging displays, and medical imaging…etc.

Features:

To send HD SDI signal over CAT5e/6 UTP cable.
Support SDI (SMPTE 259M), HD-SDI (SMPTE 292M)
No external power required.
Up to 45 meters via CAT6 cable at HD-SDI resolution.
Up to 150M meters via CAT6 cable at SDI resolution.

ITEM NO	SDI05
Video	BNC x 1 (75 Ω) MALE
Transmission Interface	RJ45 x 1
RJ45 pin define	Pin 7 SDI (+)、Pin 8 SDI(-)
Insert loss
Video Bandwidth	270M b/s，1.485G b/s
Transmission Distance	SD：CAT5e UTP / 130M，CAT6 UTP / 150M HD：CAT5e UTP / 30M，CAT6 UTP / 45M
Temperature	Operation: 0 to 55℃, Storage: -20 TO 85℃, Humidity: up to 95%
Dimensions mm	25.4 x 25.4 x 140.5 (include BNC cable 91 mm)
Weight g	58
