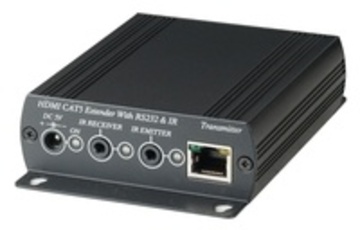

HE02 HDMI (HDBaseT) RS232控制信號&紅外線100 米雙絞線延長器 HDMI CAT5 Extra Long Range Extender With RS232 & IR over Single CAT5 cable

YSCT-HE02

商品型號: HE02

HDMI (HDBaseT) RS232控制信號&紅外線100 米雙絞線延長器

商品規格:

HE02為使用 HDBase-T 技術之單線 CAT.5e HDMI 距離延伸傳輸套件
採用單條 CAT.5e 纜線傳輸，傳輸距離最遠可達到 100 公尺
相容 HDMI 1.3，符合HDCP 規範
影像傳輸採未壓縮方式，最高達 1080p / 60Hz / 48 bits，支援3D、4K x 2K
音效傳輸最高支援 Dolby TrueHD，DTS-HD MA
具有全雙工之 RS232 及雙向 IR 傳輸功能

產品型號	HE02T	HE02R
最大支援解析度	1080p / 60Hz / 48 bit
最遠傳輸距離	100公尺
輸入/輸出介面	HDMI Type A x 1，DB9 x 1
傳輸介面	RJ45 x 1
IR 紅外線頻率	38KHz / ±10° / 5公尺 / 2 Way
RS232 最大速率	115200 bps / 全雙工
RS232 接頭	DB9 Female	DB9 Male
最大消耗電流	600mA	1200mA
電源變壓器	DC 5V 2A	DC 5V 2A
環境規格	工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95%
尺寸　　mm	88 x 130 x 30	88 x 130 x 30
重量 g	255	270

Product ID: HE02

HDMI CAT5 Extra Long Range Extender With RS232 & IR over Single CAT5 cable

Features:

Extends HDMI with control signal over one CAT5/5e/6 cables.
Controls signals including RS232 and IR remote control.
Uncompressed high definition video up to 1080p@60Hz@48bits and 3D.
Max. Data Rate- 10.2 Gbps.
HDMI 1.3 and HDCP compliance.
Bi-Directional IR function.
Bi-Directional RS232 interface – commands and data can flow in both directions via RS232, allowing status requests and control of the destination unit.
Audio transmission support Dolby TrueHD, DTS-HD MA.
Transmission range up to 100 meters at 1080p resolution.

ITEM	HE02T	HE02R
Resolution	Up to 1080p / 60Hz / 48 bit
Distance	100M (Max)
HDMI Connector	Type A
RS-232 Baud Rate	Up to 115200 bps / Full Duplex
RS-232 Connector	DB9 Female	DB9 Male
IR Carrier	38Khz / ±10° / 5M / 2 Way
Power Supply	Regulated 5V / 2A
Power Consumption	600mA (Max)	1200mA (Max)
Temperature	Operation: 0 to 55°C, Storage: -20 to 85°C
Humidity	Up to 95%
Dimensions	130 x 88 x30 (mm)
Weight	280 g	280 g
