    首頁 > > YSCT-VGA傳輸系列 VGA Transmission

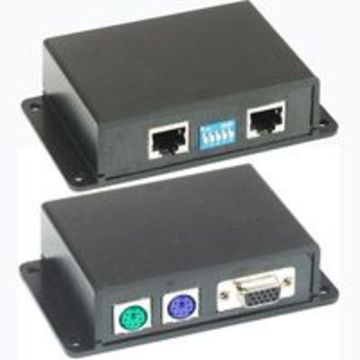

    VKM01 VGA視頻、鍵盤、鼠標雙絞線延長器 VGA Keyboard Mouse CAT5 Extender- PS/2 Interface
    看原圖
    		YSCT-VKM01

    CAT5 VGA & Keyboard Mouse Extender (VGA&鍵盤 & 滑鼠傳輸器) PS/2 Interface Max 100M


    商品型號: VKM01

    VGA視頻、鍵盤、鼠標雙絞線延長器

    商品規格:
    • VKM01為被動式VGA + PS/2鍵盤滑鼠、網路線延長裝置
    • 使用兩條網路線連接，傳輸距離最遠可達100公尺
    • VGA發送端具備同步信號處理回路與切換功能，加強使用UTP線時的穩定性
    • VGA發送端具備虛擬DDC回路，避免使用者誤設過高之解析度或頻率
    • VGA接收端具備同步信號波形整型回路，加強使用UTP線時的穩定性
    　
    產品型號 VKM01T VKM01R
    輸入信號 影像：1.1 Vp-p‧水平 & 垂直 同步：TTL標準 300KHz最大頻寬
    插入損耗 每對頻率範圍小於 3dB
    影像信號回波損耗 -15dB Max From DC to 60MHz
    最高支援解析度 1280 x 1024
    連接線材 CAT 5 網路線 (24AWG)
    最遠傳輸距離 100 公尺
    RGB 輸入/輸出阻抗 75 Ohm (DB15)，100 Ohm (RJ45)
    環境規格 工作溫度：0～55℃，儲存溫度：-20～85℃，相對濕度：最高95%
    輸入/輸出介面 DB15 x 1，PS/2 x 2 DB15 x 1，PS/2 x 2
    傳輸介面 RJ45 x 2 RJ45 x 2
    開關設置 滑動開關 x 1 指撥開關 x 1
    尺寸 mm 108 x 72.2 x 27 108 x 72.2 x 27
    重量 g 115 115
    Product ID: VKM01

    VGA Keyboard Mouse CAT5 Extender- PS/2 Interface

    Specifications:
    • Environment VGA. VESA VP&D 1.0, VIP ver 2.0
      • Devices: VGA monitors, LCD projection screen, Laptops, PCs.
    • Input Signals Video : 1.1V P-P
      • Horiz & Vert Sync : TTL standard. 300kHz max. bandwidth
    • Insertion Loss: less than 3dB per pair over the frequency range
      • Video Signal Return Loss: -15dB max from DC to 60Mhz
    • RJ45 Pin Configuration
      • R video (Red): Pin 1 (+), Pin 2 (-) Balanced
      • Gvideo (Green): Pin 4 (+), Pin 5 (-) Balanced
      • B video (Blue): Pin 7 (+), Pin 8 (-) Balanced
      • Horizontal Sync: Pin 3, Vertical Sync: Pin 6
    • Impedance
      • Input : RGB 75 ohms (DB15 HD) Unbalanced
      • Output : RGB 100 ohms (RJ45 shielded) Balanced
      • Horizontal and vertical sync : TTL standard
    • Dip Switch: 5 stage, up to 32 combinations
    • Transmission Distance: Up to 100 meters depend on image resolution
      • CABLE FOR RJ-45: CAT5 UTP or STP Cable
      • Temperature: Operation: 0 to 55 C, Storage: -20 TO 85 c, Humidity: up to 95%
      • DIMENSIONS: W x H x D mm 108x74x27
    Features:
    • Extend VGA and Keyboard mouse over 2 CAT5 UTP cable to instead of VGA cable and keyboard mouse cable.
    • Including local and remote units.
    • Up to 100 meters via standard 4 pairs CAT5 UTP or STP cable instead of VGA cable.
    • Built in Dip switch for compatible with all monitors when using CAT5 UTP cable.
    • Supports up to 1280x1024 pixels.
    • Passive device, not support VGA DDC protocol.
    • Perfect for classrooms, lecture halls, tradeshows, video information displays…etc.
