    首頁 > SY-光電產品

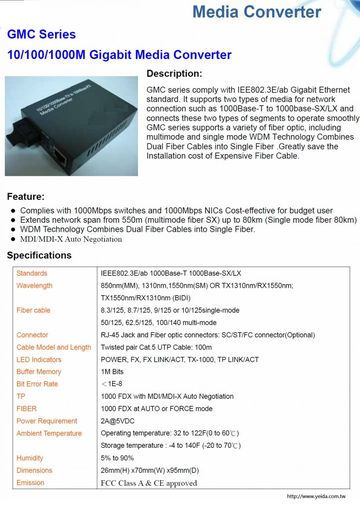

    GMC 10/100/1000M Gigabit Ethernet & 10/100, MC 系列, GMC 系列 光電轉換器 (14 & 16插槽)
    看原圖
    		SY-GMC

    商品編號: SY-GMC

    GMC 10/100/1000M Gigabit Ethernet & 10/100, MC 系列, GMC 系列 光電轉換器 (14 & 16插槽)

    GMC series comply with IEE802.3E/ab Gigabit Ethernet
    standard. It supports two types of media for network
    connection such as 1000Base-T to 1000base-SX/LX and
    connects these two types of segments to operate smoothly.
    GMC series supports a variety of fiber optic, including
    multimode and single mode WDM Technology Combines
    Dual Fiber Cables into Single Fiber .Greatly save the
    Installation cost of Expensive Fiber Cable.

    10/100 MC 系列 光電轉換器
    10/100/1000M GMC 系列 光電轉換器
    產品特性
    1. 內置高效交換IC，防止雜訊干擾，實現流量控制，CRC差錯校驗。
    2. 隨插即用(plug-and-play)，支援熱插拔(hot-swap) 。
    3. 支援SPANNING TREE架構容錯網路。
    4. 全雙工/半雙工自動協商，可平滑升級。
    5. 支援MDI/MDIX功能，自動偵測，無須跳線連結。
    6. 增加傳輸距離，最遠可達到120Km。
    7. 可選擇内、外置電源的獨立式轉換器、插卡式轉換器、十四/十六槽機箱，配置靈活，節省空間。
    8. 双電源容错機箱，熱插拔模組，可靠度高。
    產品分類
    1. 依外形結構分為：桌面型內、外置電源獨立式光電轉換器、插卡式光電轉換器及機架式光電器。
    2. 依使用光纖數量和類型可分為：單芯和雙芯轉換器；多模和單模轉換器。
    3. 依產品傳輸速率可區分為：GMC系列：10/100/1000自適應，MC系列：10/100自適應。
    　
    功能 指示燈 狀態/工作情況
    電源指示燈 PWR 亮/有電、暗/無電
    光訊號/狀態指示燈 FX 亮/有光輸入、暗/無光輸入
    光訊號/狀態指示燈 FX LINK/ACT 亮/光纖連通、閃爍/有數據流、暗/光纖未連通
    電訊號 TX-1000 亮/1000M訊號、暗/100M訊號
    TX-100 亮/100M訊號、暗/10M訊號
    電訊號狀態 TX LINK/ACT 亮/接通、閃爍/有數據流、暗/未接通

    1.     網路線的連接方式：直接與電腦（PC）連接時，網路線為平行線；若與交換機或集線器連接時，網路線為交叉線；如光電轉換器支援MDI/MDIX功能，則可不限網路線類型，不需跳接。
    2.     接通電源，此時電源指示燈(FDX)亮，其他指示燈會自檢順序、依閃亮；自檢完成後，會依據對接網路設備的狀態，由指示燈顯示工作狀態，如檢測不到對接設備(例如:對接設備未開機等)，則只有FDX指示燈亮。
    3.     光纖連接須注意單模、多模匹配(多模光纜：50/125、62.5/125、100/140um，單模光纜：8 /125、9/125、10/125um)。光纖接頭的主要類型為SC、ST、FC、LC等。雙芯型式則需一端轉換器的發射(TX)連接另一端轉換器的接收(RX)；如果是單芯型式，則只有一芯光纜連接兩端單一接頭、同時為TX和RX。
    4.     確認設備的輸入額定電壓是220V或是48V，接通對應的電源後，如PWR亮，表示供電正常。
    二、  技術參數
    產品型式 GMC系列 MC系列
    10/100/1000M
    多模轉換器    		 10/100/1000M
    單模轉換器    		 10/100M
    多模轉換器    		 10/100M
    單模轉換器
    線纜類型 多模光纖/網路線 單模光纖/網路線 多模光纖/網路線 單模光纖/網路線
    光功率動態範圍 0~-30 dBm 0~-40 dBm 0~-30 dBm 0~-40 dBm
    符合標準 IEEE802.3E/ab、1000Base-T、 1000Base-SX/LX 802.3 10B-T、802.3u 100b-Tx&100b-Fx、802.3x、802.1.p
    傳輸方式 10/100/1000M自適應，全/半雙工 10/100M自適應，全/半雙工
    傳輸波長 u   兩條光纖：單模光纖1310nm或1550nm，多模光纖850nm或1310nm。
    u   單一單模光纖：BIDI TX1310nm/RX1550nm；TX1550nm/RX1310nm 需配對使用。
    u   單一多模光纖：BIDI TX850nm/RX1310nm；TX1310nm/RX850nm 需配對使用。
    傳輸介面 電接頭 RJ-45，Cat.5/5e/6 UTP、網路線可傳輸達100米。
    光接頭 可選擇SC/ST/FC/LC。
    其它規格 MTBF >3年，誤碼率<1E-8，數據緩存器1MBits，功率穩定率0.2mW。
    工作/儲存溫度 0℃~60℃/-20℃~75℃
    電源/最大電流/功耗 2A@5VDC /800mA/2.5W
    EMC/相容性 符合FCC Part15、CE、可適用於與其他標準產品混用的環境
    獨立式外殼尺寸 外置電源(長×寬×高)：95×70×26mm，内置電源(長×寬×高)：140×110×30mm
    機架 型式 14插槽：合用於MC或GMC 系列獨立式轉換器。
    16插槽：合用於MC系列插卡式轉換器。
    外殼 鋁合金 L485 *W231*H90 mm；19吋 2U
    電源 AC 100 V~260 V 或 DC48V / DC5V、12A

    八、訂購資訊
    產品型式 型號 TX
    (nm)    		 RX
    (nm)    		 TX輸出光功率(dBm) RX靈敏度
    (dBm)    		 傳輸距離
    (Km)    		 光纖
    型式    		 光接頭型式 備註
    10/100
    MC 系列    		 BFD1101 1310 1310 -22~-12 -30 2 兩條多模 SC
    BFD1102 1310 1310 -15~-8 -38 10 兩條單模 SC
    BFD1103 1310 1310 -15~-8 -38 20 兩條單模 SC
    BFD1104 1310 1310 -8~-3 -38 40 兩條單模 SC
    BFD1105 1310 1310 -3~0 -38 60 兩條單模 SC
    BFD1106 1550 1550 -5~0 -38 80 兩條單模 SC
    BFD1107 1550 1550 -1 -38 100 兩條單模 SC
    BFD1108 1550 1550 1 -40 120 兩條單模 SC
    BFS1101 1310 1550 -15~-8 -36 20 一條單模 SC 配對
    BFS1102 1550 1310 -8~-3 -36 20 一條單模 SC
    BFS1103 1310 1550 -3~0 -36 40 一條單模 SC 配對
    BFS1104 1550 1310 -5~0 -36 40 一條單模 SC
    BFS1105 1310 1550 -3~0 -36 60 一條單模 SC 配對
    BFS1106 1550 1310
