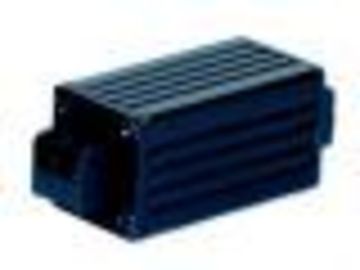

商品型號: SP004
雙絞線傳輸用視頻防雷器
商品規格:
- 設備端:2芯端子座,線材端:2芯端子座+接地線
- 專為搭配本公司雙絞線傳輸器設計可保護影像或控制信號(數據)
產品規格 |
SP004 |
響應時間 |
1 ns |
最大放電壓 |
4 KV |
耐擊壽命 |
300 surges of 100A |
絕緣阻抗 |
10,000 MΩ |
瞬間接地阻抗 |
Approx,0Ω |
頻寬 |
0~1 GHz |
瞬間擷取電壓 |
AC / DC 130V,65 Vrms at10 A |
訊號插入損失 |
Less than 0,2 dB |
反匱損失 (75Ω) |
16dB |
轉接頭規格 |
端子 |
尺寸 mm |
82.5x25.4x25.4 |
重量 g |
60 |
|
|
品名 |
SP001 |
SP002 |
SP003 |
SP004 |
SP005 |
SP006 |
保護動作時間 |
< 100ns(90V), > 100ns(12V) |
最大放電電流 |
5000A |
雷擊壽命 |
300次/100Amps(min) |
絕緣阻抗 |
10,000 M ohms |
瞬間接地阻抗 |
Approx. 0 ohms |
瞬間擷取電壓 |
DC90V, AC90Vp-p, 65 Vrms ( 10Amps ) |
輸入訊號損失 |
小於 0.2dB |
阻抗 |
75 ohms |
頻寬 |
0~10MHz |
接頭規格 |
BNC 公/BNC 母 |
F 公/F 母 |
BNC 公/RJ45 母 |
端子座/端子座 |
BNC母+端子座/BNC母+端子座 |
RJ45母/RJ45母 |
尺寸 (mm) |
25x25x75 |
25x25x70 |
25x25x45 |
25x25x67 |
87x67x27 |
87x67x27 |
淨重 (g) |
74 |
70 |
80 |
74 |
136 |
134 |
材質 |
Metal Black |
|
|
|
|
|
|
|
|
