    ALPHA-M4242 AWG-28 (CSA CMH, UL CMH) 32-Ohm Miniature Coaxial Cables同軸電纜
    看原圖
    ALPHA-M4242

    商品編號: ALPHA-M4242

    ALPHA-M4242 AWG-28 (CSA CMH, UL CMH) 32-Ohm Miniature Coaxial Cables同軸電纜


    部件号 Construction Type RG Type Impedance Shielding AWG Stranding Core Diameter Jacket Diameter Applicable Specifications
    M4242 COAX Mini 32 BRAID 28 Solid 0.023 0.054 CSA CMH, UL CMH

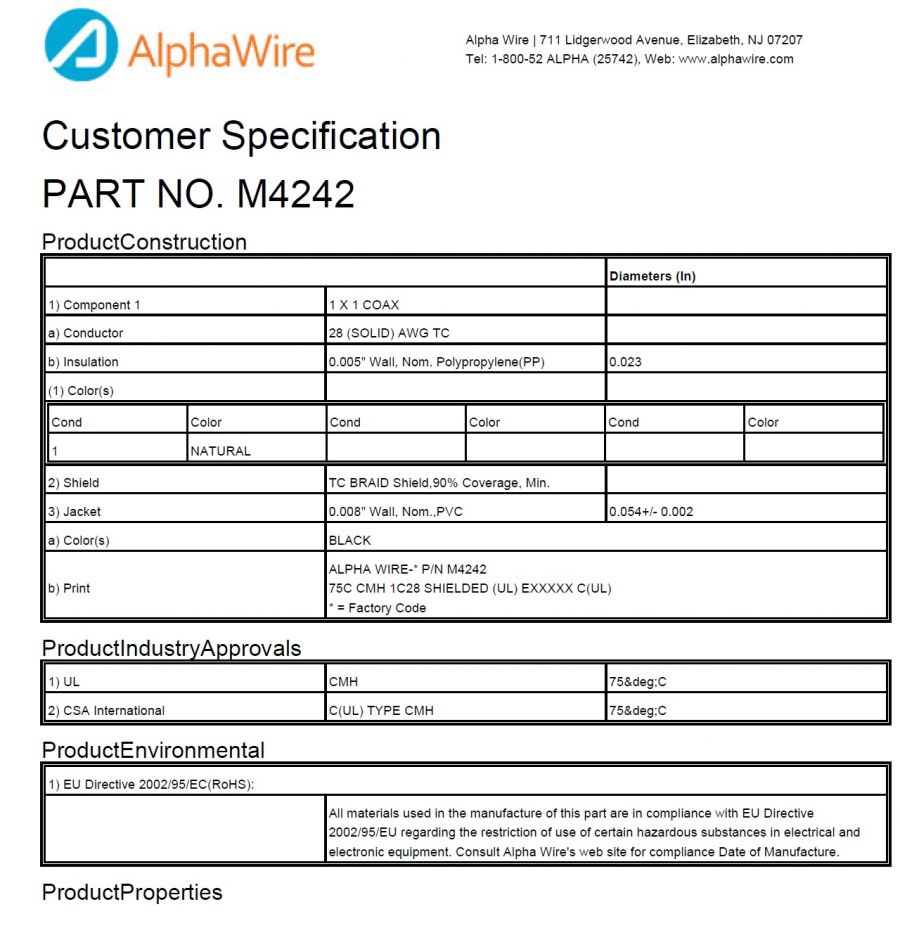

    ProductConstruction

      Diameters (In)
    1) Component 1 1 X 1 COAX
    a) Conductor 28 (SOLID) AWG TC
    b) Insulation 0.005" Wall, Nom. Polypropylene(PP) 0.023
    (1) Color(s)
    Cond Color Cond Color Cond Color
    1 NATURAL
    2) Shield TC BRAID Shield,90% Coverage, Min.
    3) Jacket 0.008" Wall, Nom.,PVC 0.054+/- 0.002
    a) Color(s) BLACK
    b) Print ALPHA WIRE-* P/N M4242
    75C CMH 1C28 SHIELDED (UL) EXXXXX C(UL)
    * = Factory Code


    ProductIndustryApprovals

    1) UL CMH 75°C
    2) CSA International C(UL) TYPE CMH 75°C

    ProductEnvironmental

    1) EU Directive 2002/95/EC(RoHS):
      All materials used in the manufacture of this part are in compliance with EU Directive 2002/95/EU regarding the restriction of use of certain hazardous substances in electrical and electronic equipment. Consult Alpha Wire's web site for compliance Date of Manufacture.

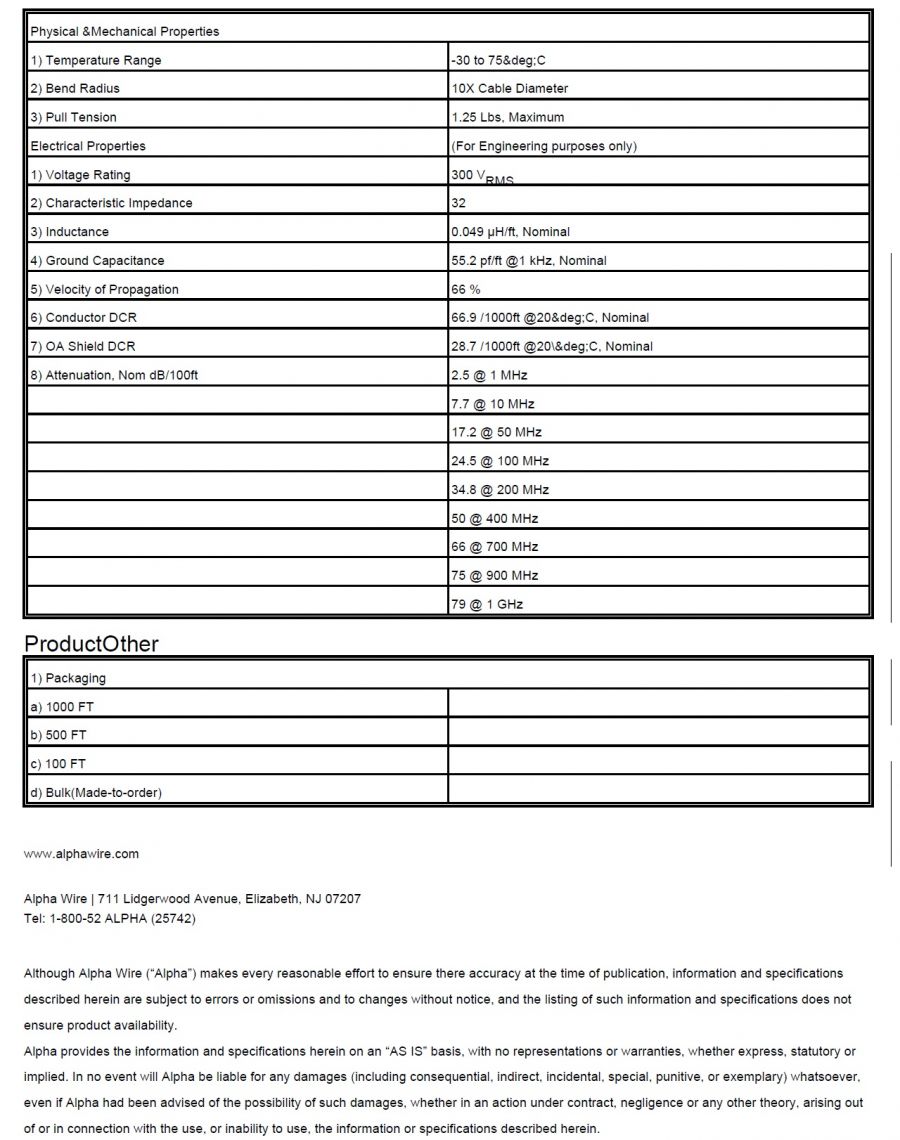

    ProductProperties

    Physical & Mechanical Properties
    1) Temperature Range -30 to 75°C
    2) Bend Radius 10X Cable Diameter
    3) Pull Tension 1.25 Lbs, Maximum
    Electrical Properties (For Engineering purposes only)
    1) Voltage Rating 300 VRMS
    2) Characteristic Impedance 32 Ω
    3) Inductance 0.049 µH/ft, Nominal
    4) Ground Capacitance 55.2 pf/ft @1 kHz, Nominal
    5) Velocity of Propagation 66 %
    6) Conductor DCR 66.9 Ω/1000ft @20°C, Nominal
    7) OA Shield DCR 28.7 Ω/1000ft @20°C, Nominal
    8) Attenuation, Nom dB/100ft 2.5 @ 1 MHz
      7.7 @ 10 MHz
      17.2 @ 50 MHz
      24.5 @ 100 MHz
      34.8 @ 200 MHz
      50 @ 400 MHz
      66 @ 700 MHz
      75 @ 900 MHz
      79 @ 1 GHz

    ProductOther

    1) Packaging
    a) 1000 FT
    b) 500 FT
    c) 100 FT
    d) Bulk(Made-to-order)

    对于全部50、75、93 和 100 欧姆同轴、双轴和三轴电缆,我们提供一系列绝缘和护套,以满足军用规格以及管理机构(例如 UL 和 CSA)的要求。对于广播级高品质视频传输,我们的精密视频电缆利用氟化乙丙烯电介质绝缘实现低电容、高传播速度以及较小的信号完整性偏差。

    符合性证明
    敬启者:
    Alpha Wire 部件号:M4242
    M4242 ,符合RoHS标准,以 2006/2/1 的生产为开始
    兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令(即RoHS指令)而制造。关于所述指令的具体定义和范围,请参见所述指令。对该产品的RoHS符合性不需任何豁免。
    危险物质 最大控制值
    按重量计算不得超过0.1% (1000 ppm)
    按重量计算不得超过0.1% (1000 ppm)
    按重量计算不得超过0.01% (100 ppm)
    六价镉 按重量计算不得超过0.1% (1000 ppm)
    聚溴联苯 (PBB) 按重量计算不得超过0.1% (1000 ppm)
    聚溴二苯醚 (PBDE)
    台卡二苯醚 按重量计算不得超过0.1% (1000 ppm)
    Alpha Wire 公司已阅读本文件,并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南,适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性,由产品用户根据各自的产品用途自行确定。
    Alpha Wire 公司授权代表签字:
    技术及质保部总监 Dave Watson 2012/2/19



    Part #



    Construction Type



    RG Type  Impedance Shielding AWG Stranding Core Diameter



    Jacket Diameter
      M4203 COAX 22 B/U 95 Double Braid 18 7/.0152 0.09 0.42 CA Prop 65, MIL-C-17/RG-22B/U Type, UL AWM 2498
      M4204 COAX 6 A/U 75 BRAID 21 Solid 0.185 0.332 CA Prop 65, MIL-C-17/RG-6A/U Type
      M4206 COAX 8/U 50 BRAID 11 7/19 0.285 0.403 CA Prop 65, CSA CM, MIL-C-17/RG-8/U Type, UL AWM 1354, UL CM
      M4207 COAX 11/U 75 BRAID 18 7/26 0.285 0.405 CA Prop 65, CSA CM, MIL - JAN-C-17A/RG 11/U, UL CM
      M4208 COAX 11 A/U 75 BRAID 14 Solid 0.285 0.405 CA Prop 65, MIL-C-17/RG 11A/U Type
      M4210 COAX 58 A/U 52 BRAID 20 19/32 0.116 0.193 CA Prop 65, CSA CM, MIL - JAN-C-17A/RG-58/U, UL AWM 1354, UL CM
      M4212 COAX 59/U 80 BRAID 22 Solid 0.146 0.242 CA Prop 65, CSA CM, MIL - JAN-C-17A/RG-59/U, UL AWM 1354, UL CM
      M4213 COAX 58 C/U 50 BRAID 20 19/.0072 0.116 0.195 CA Prop 65, MIL-C-17/28B RG 58C/U
      M4219 COAX 58 A/U 50 BRAID 20 19/.0071 0.117 0.203 CA Prop 65, CSA CM, MIL - JAN-C-17A/RG 58A/U TYPE, UL CM
      M4220 COAX 108 A/U 78 BRAID 20 7/28 0.079 0.235 CA Prop 65, MIL-C-17/RG 108 TYPE

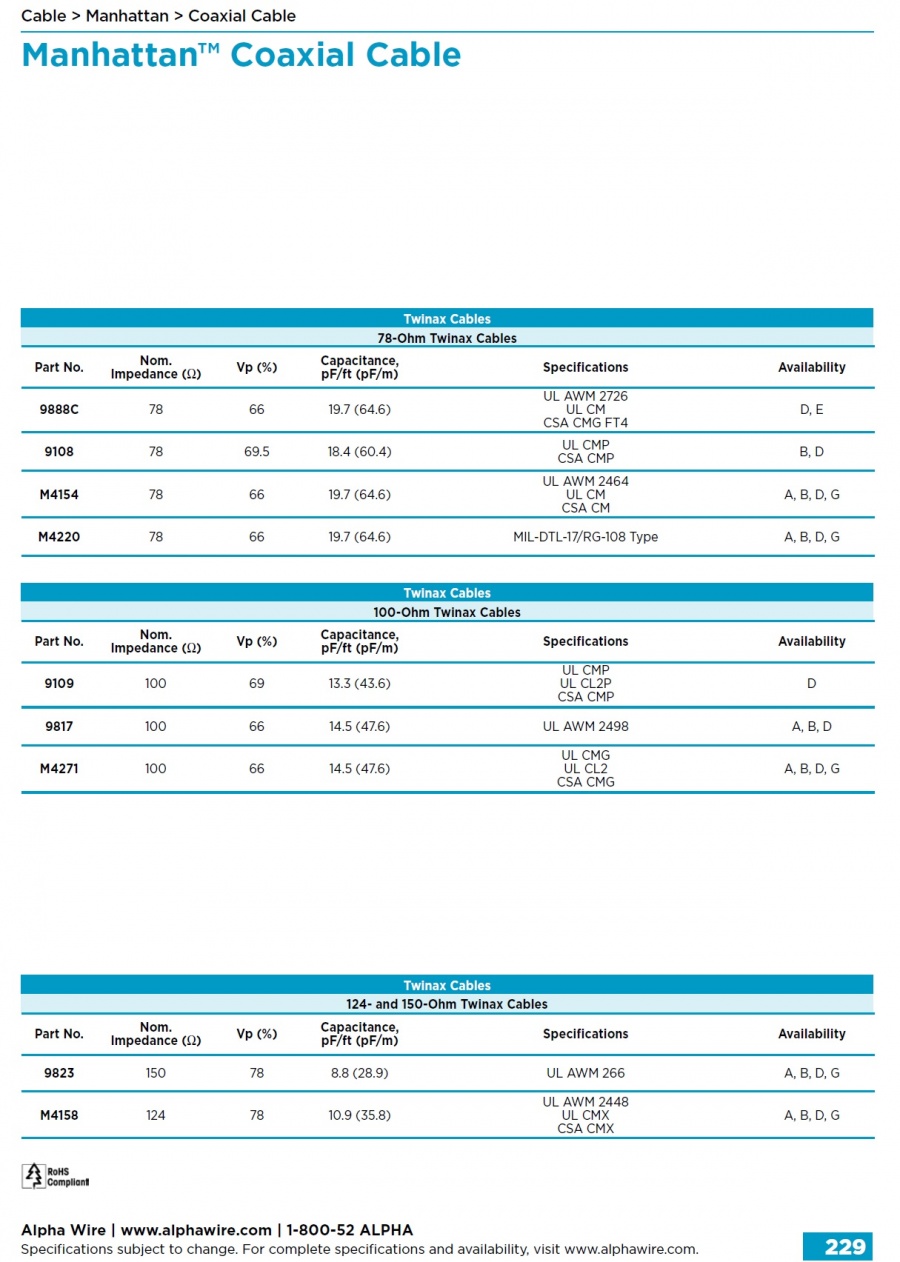

      9888C COAX Twinax 78 BRAID 22 7/30 0.056 0.184 CA Prop 65, CSA CMG, CSA FT4, UL AWM 2726, UL CM
      M4154 COAX Twinax 78 FOIL/BRAID 20 7/28 0.076 0.238 CA Prop 65, CSA CM, UL AWM 2464, UL CM
      M4158 PAIR Twinax 124 FOIL/BRAID 16 Solid 0.161 0.44 CA Prop 65, CSA CMX, UL AWM 2448, UL CMX
      M4182 COAX 6/U 75 FOIL/BRAID 18 Solid 0.18 0.27 CA Prop 65, CSA CM, MIL-C-17D/ RG 6/U TYPE, UL AWM 1354, UL CM
      M4201 COAX 8 A/U 52 BRAID 13 7/21 0.285 0.405 CA Prop 65, CSA CMX, MIL-C-17D/3A RG-8A/U, UL AWM 1354, UL CMX
      M4203 COAX 22 B/U 95 Double Braid 18 7/.0152 0.09 0.42 CA Prop 65, MIL-C-17/RG-22B/U Type, UL AWM 2498
      M4204 COAX 6 A/U 75 BRAID 21 Solid 0.185 0.332 CA Prop 65, MIL-C-17/RG-6A/U Type
      M4206 COAX 8/U 50 BRAID 11 7/19 0.285 0.403 CA Prop 65, CSA CM, MIL-C-17/RG-8/U Type, UL AWM 1354, UL CM
      M4207 COAX 11/U 75 BRAID 18 7/26 0.285 0.405 CA Prop 65, CSA CM, MIL - JAN-C-17A/RG 11/U, UL CM
      M4208 COAX 11 A/U 75 BRAID 14 Solid 0.285 0.405 CA Prop 65, MIL-C-17/RG 11A/U Type
      M4210 COAX 58 A/U 52 BRAID 20 19/32 0.116 0.193 CA Prop 65, CSA CM, MIL - JAN-C-17A/RG-58/U, UL AWM 1354, UL CM
      M4212 COAX 59/U 80 BRAID 22 Solid 0.146 0.242 CA Prop 65, CSA CM, MIL - JAN-C-17A/RG-59/U, UL AWM 1354, UL CM
      M4213 COAX 58 C/U 50 BRAID 20 19/.0072 0.116 0.195 CA Prop 65, MIL-C-17/28B RG 58C/U
      M4219 COAX 58 A/U 50 BRAID 20 19/.0071 0.117 0.203 CA Prop 65, CSA CM, MIL - JAN-C-17A/RG 58A/U TYPE, UL CM
      M4220 COAX 108 A/U 78 BRAID 20 7/28 0.079 0.235 CA Prop 65, MIL-C-17/RG 108 TYPE
      M4223 COAX 59 B/U 75 BRAID 23 Solid 0.146 0.241 CA Prop 65, CSA CMX, MIL-C-17D/29B RG-59B/U, UL AWM 1354, UL CMX
      M4237 COAX 59/U 75 BRAID 22 7/30 0.146 0.24 CA Prop 65, CSA CM, MIL-C-17/RG 59/U type, UL AWM 1354, UL CM

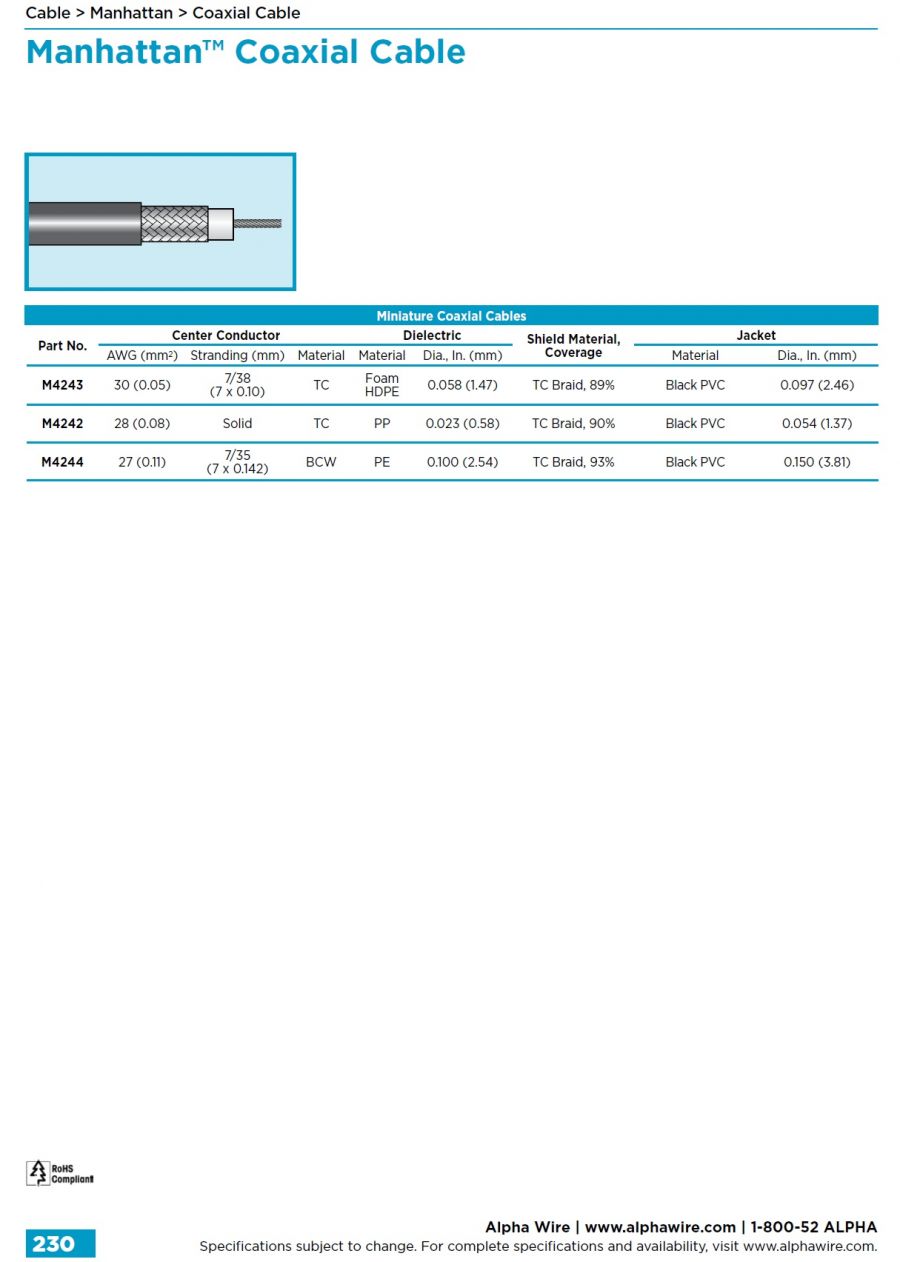

      M4242 COAX Mini 32 BRAID 28 Solid 0.023 0.054 CSA CMH, UL CMH
      M4243 COAX Mini 75 BRAID 30 7/38 0.058 0.097 UL AWM 1354
      M4244 COAX Mini 75 BRAID 27 7/35 0.1 0.15 UL AWM 1354
