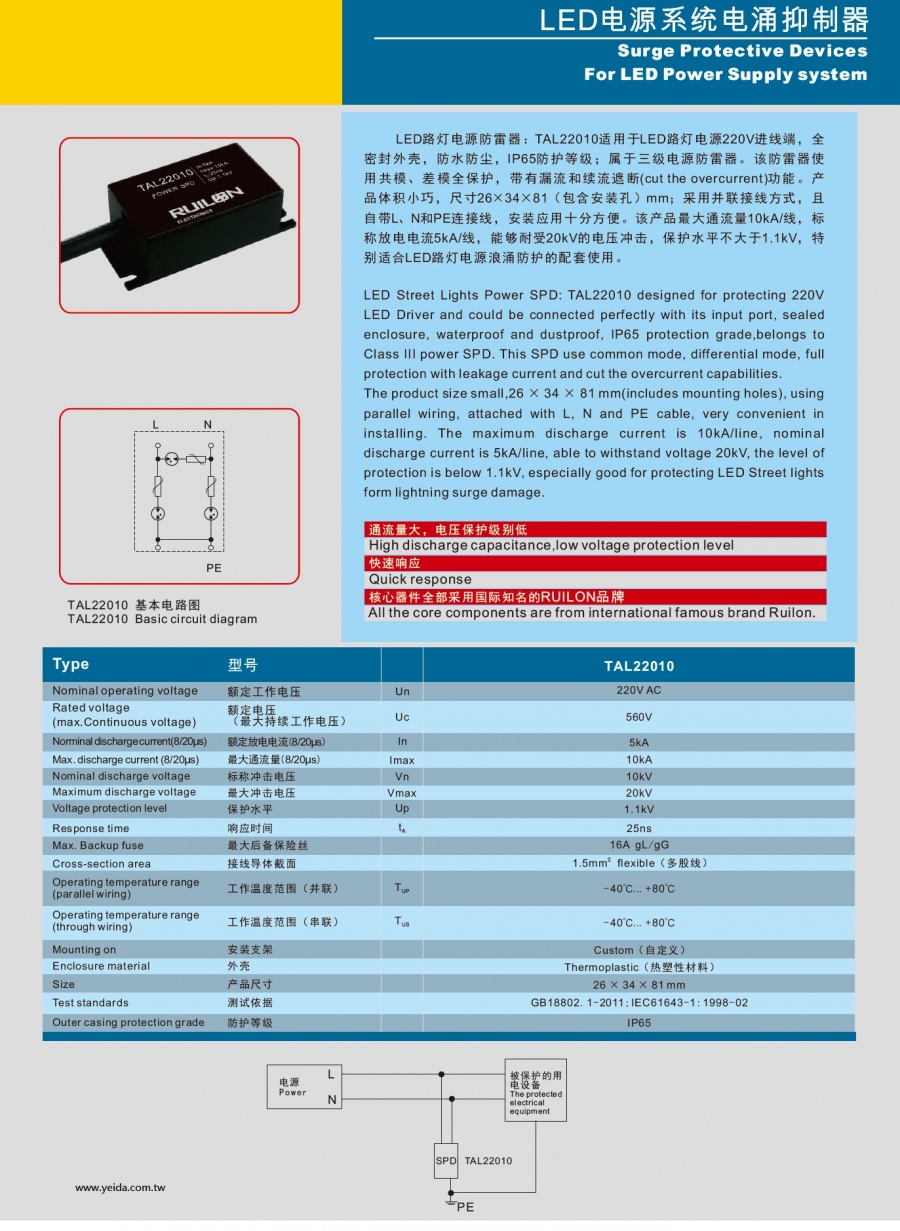

LED电源系统电涌抑制器
Surge Protective Devices
For LED Power Supply system
LED路灯电源防雷器:TAL22010适用于LED路灯电源220V进线端,全
密封外壳, 防水防尘,IP65防护等级; 属于三级电源防雷器。该防雷器使
用共模、差模全保护, 带有漏流和续流遮断(cut the overcurrent)功能。产
品体积小巧,尺寸26×34×81(包含安装孔)mm;采用并联接线方式,且
自带L、N和PE连接线,安装应用十分方便。该产品最大通流量10kA/线,标
称放电电流5kA/线,能够耐受20kV的电压冲击,保护水平不大于1.1kV,特
别适合LED路灯电源浪涌防护的配套使用。
LED Street Lights Power SPD: TAL22010 designed for protecting 220V
LED Driver and could be connected perfectly with its input port, sealed
enclosure, waterproof and dustproof, IP65 protection grade,belongs to
Class III power SPD. This SPD use common mode, differential mode, full
protection with leakage current and cut the overcurrent capabilities.
The product size small,26 × 34 × 81 mm(includes mounting holes), using
parallel wiring, attached with L, N and PE cable, very convenient in
installing. The maximum discharge current is 10kA/line, nominal
discharge current is 5kA/line, able to withstand voltage 20kV, the level of
protection is below 1.1kV, especially good for protecting LED Street lights
form lightning surge damage.
快速响应
Quick response
核心器件全部采用国际知名的RUILON品牌 All the core components are from international famous brand Ruilon.
通流量大,电压保护级别低
High discharge capacitance,low voltage protection level
型號/PDF |
Item name |
Uc(V) |
Imax8/20us(KA) |
Imin8/20us(KA) |
Imax10/350us(KA) |
Up(kV) |
Response time tA |
Package |
TA60A1 |
二级电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
60kA |
30kA |
1.8/1.8/2.0/2.2 |
并联安装 |
TA60A2 |
二级单相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
60kA |
30kA |
1.8/1.8/2.0/2.2 |
并联安装 |
TA60A2N |
二级1+1电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
60kA |
30kA |
1.8/1.8/2.0/2.2 |
并联安装 |
TA60B3 |
二级三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
60kA |
30kA |
1.8/1.8/2.0/2.2 |
并联安装 |
TA60B4 |
二级三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
60kA |
30kA |
1.8/1.8/2.0/2.2 |
并联安装 |
TA60B4N |
二级3+1三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
60kA |
30kA |
1.8/1.8/2.0/2.2 |
并联安装 |
TA80A1 |
二级电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
80kA |
40kA |
2.2/2.4/2.6/2.8 |
并联安装 |
TA80A2 |
二级单相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
80kA |
40kA |
2.2/2.4/2.6/2.8 |
并联安装 |
TA80A2N |
二级1+1电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
80kA |
40kA |
2.2/2.4/2.6/2.8 |
并联安装 |
TA80B3 |
二级三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
80kA |
40kA |
2.2/2.4/2.6/2.8 |
并联安装 |
TA80B4 |
二级三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
80kA |
40kA |
2.2/2.4/2.6/2.8 |
并联安装 |
TA80B4N |
二级3+1三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
80kA |
40kA |
2.2/2.4/2.6/2.8 |
并联安装 |
TA100A1 |
二级电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
100kA |
50kA |
2.5/2.7/2.9/3.2 |
并联安装 |
TA100A2 |
二级单相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
100kA |
50kA |
2.5/2.7/2.9/3.2 |
并联安装 |
TA100B3 |
二级三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
100kA |
50kA |
2.5/2.7/2.9/3.2 |
并联安装 |
TA100B4 |
二级三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
100kA |
50kA |
2.5/2.7/2.9/3.2 |
并联安装 |
TA150A1 |
二级电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
120kA |
60kA |
2.9/3.2/3.5/3.9 |
并联安装 |
TA150A2 |
二级单相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
120kA |
60kA |
2.9/3.2/3.5/3.9 |
并联安装 |
TA150B3 |
二级三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
120kA |
60kA |
2.9/3.2/3.5/3.9 |
并联安装 |
TA150B4 |
二级三相电源防雷器 |
220V/380VAC |
交流/AC |
275/320/385/440 |
120kA |
60kA |
2.9/3.2/3.5/3.9 |
并联安装 |
TD60040 |
高压直流电源防雷器 |
600VDC |
直流/DC |
600 |
40kA |
20kA |
3.0 |
并联安装 |
TD80040 |
高压直流电源防雷器 |
800VDC |
直流/DC |
800 |
40kA |
20kA |
3.0 |
并联安装 |
TD100040 |
高压直流电源防雷器 |
1000VDC |
直流/DC |
1000 |
40kA |
20kA |
4.0 |
并联安装 |
TAL22010 |
LED电源驱动防雷器 |
220VAC |
交流/AC |
320 |
10kA |
5kA |
1.1 |
并联安装 |
TA22010 |
串联型单模块单相电源防雷器 |
220AC |
交流/AC |
275/320 |
10kA |
5kA |
1.0/1.0 |
串联安装 |
|
|
