VAD-I400

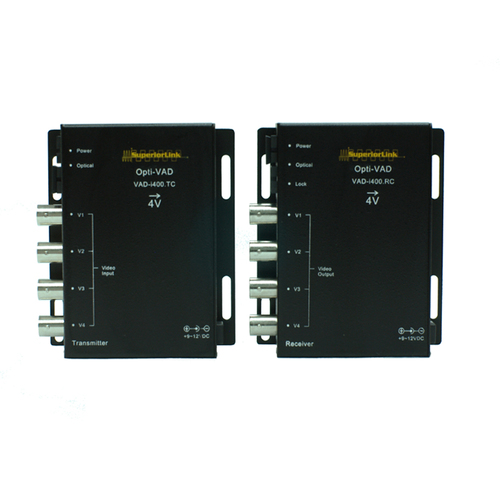

VAD-i400. TC / RC 數位式 4路視頻光電轉換器

純視頻光電轉換器設計為傳統類比(模擬)視頻訊號傳輸，解析度為480i, 480p。包含了1路視頻、4路視頻、8路視頻、9路視頻等多種機型，其中9路視頻光電轉換器(i900)，為一組具第9路特殊功能視頻的光電轉換器。

特性

● 10-bit的視頻訊號處理，在一芯光纖上傳輸4路即時視頻訊號
● 1個型號，單模光纖與多模光纖共用
● 完整的LED顯示功能，使用者可清楚判別光電轉換器的工作狀態
● 單一金屬外殼設計，兼具獨立式與機櫃式雙重應用，大幅提升規畫與採購之便利性
● 隔絕EMI，RFI干擾，無串音及電位差問題
● 適用於NTSC，PAL，SECAM等不同視訊系統

應用

● CCTV視頻傳輸
● 安全城市與路口監控視頻傳輸
● 工業製程監看
● 高速公路視頻傳輸與交通監控系統
規格

視頻
視頻傳輸能力： 4路視頻
輸出/輸入阻抗： 75Ω
輸出/輸入位準： 1Vpp 標稱值
數位處理能力：非壓縮 10-bit
取樣率： 27MHz
訊號雜訊比： 70dB
視頻接頭： BNC
光特性
光纖芯數： 1芯單模或多模
光波長： 1310nm
光功率： ≤-3dBm
光接收靈敏度： ≥-22dBm
最大光耗損： 15dB
傳輸距離： 20km@單模光纖；3km@多模光纖
光纖接頭： SC
物理特性
電源需求： 9~12VDC, 360mA
LED指示燈：

Optical link	LED x 1 @ Rx
Video input	LED x 4 @ Tx
Video output	LED x 4 @ Rx
Lock	LED x 1 @ Rx
Power	LED x 1

機殼尺寸 (mm)： 87.9W x103.5H x 22.9D
重量： 300g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下
訂購說明

VAD-i400.TC	數位式4路視頻光電轉換器發射機，小型盒式
VAD-i400.RC	數位式4路視頻光電轉換器接收機，小型盒式
