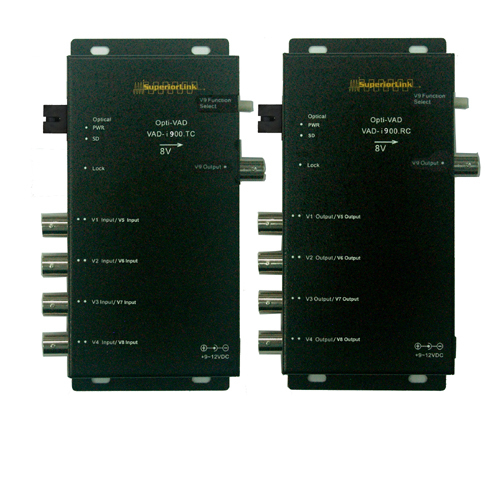

VAD-i900.TC / RC, IVO 8視頻光電轉換器 (發射機及接收機)

VAD-I900

VAD-i900.TC / RC, IVO 8視頻光電轉換器 (發射機及接收機)

純視頻光電轉換器設計為傳統類比(模擬)視頻訊號傳輸，解析度為480i, 480p。包含了1路視頻、4路視頻、8路視頻、9路視頻等多種機型，其中9路視頻光電轉換器(i900)，為一組具第9路特殊功能視頻的光電轉換器。

i900系列光電轉換器為1組經過精密設計的8路CVBS視頻傳輸光電轉換器，除了傳輸8路CVBS視頻外，獨特的IVO具備了11段功能選項，令i900在操作上更加便利、應用上更加靈活、傳輸上更加安全。
IVO功能的推出，為視頻光電轉換器的傳輸功能、應用功能、維護功能與監控功能做了新的定義：
1. IVO簡化了現場端與機房端的檢查與維護工作，不必拔除或剪開原始的纜線配置，即可顯示每一路視頻狀況。
2. IVO為第2監控中心(如副控)提供了與原始視訊同步的視訊來源。
3. IVO為主幹光纖的視頻傳輸增加了備援傳輸功能，確保主幹光纖中斷時，視頻傳輸不中斷。
i900系列具備優異的視訊處理功能，提供了高達27MHz的視頻取樣率與10-BIT數位解析度，使視頻訊號更加趨近於原始訊號，這些視頻特性也包括在IVO上。

應用

● CVBS 視頻傳輸
● 視頻不中斷之雙路視頻傳輸
● 工業製程監看
● 機房對機房CCTV視頻傳輸
● 高速公路視頻傳輸與交通監控系統
規格

視頻
視頻傳輸能力： 8路視頻 + IVO
輸出/輸入阻抗： 75Ω
輸出/輸入位準： 1Vpp 標稱值
數位解析度：非壓縮 10-bit每路
視頻取樣率： 27MHz
訊號雜訊比： 70dB
視頻接頭： BNC x 8
IVO介面： BNC x 1
IVO控制：多段開關
IVO顯示： 7-segment LED
光特性
光纖芯數： 1芯單模或多模
光波長： 1310nm
光輸出功率： ≦-3dBm
光接收靈敏度： ≧-22dBm
最大光耗損： 15dB
傳輸距離： 20km@單模光纖, 2km@多模光纖
光纖接頭： SC
物理特性
電源需求： 9~12VDC, 370mA
指示燈號：

光纖連線	LED x 1 @ Rx	電源	LED x 1
視頻輸入	LED x 8 @ Tx	IVO 顯示	7 segments
視頻輸出	LED x 9 @ Rx
鎖定	LED x 1 @ Rx

機殼尺寸 (mm)： 151W x54H x 86D
重量： 400g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下
訂購說明

i900.TC	IVO 8路視頻光電轉換器發射機，SMOF x 1, SC, 20km, 壁掛式機殼
i900.RC	IVO 8路視頻光電轉換器接收機，SMOF x 1, SC, 20km, 壁掛式機殼
