1芯光纖傳輸1路雙向RS232數據訊號 收發機
Ø 數據格式:RS422、RS485(2線式或4線式)、Manchester、Bi-phase或RS232 Ø 數據流量:DC to 150Kbps
Ø 誤碼率:1 x 10-9
Ø 數據接頭:螺絲旋壓式接點
Ø 光纖需求:1芯單模或多模光纖
Ø 傳輸距離:2km@多模光纖, 30km@單模光纖
Ø 光纖接頭:ST
|
|
VAD-D001B.L1 digital 1 simplex data
Single Channel Simplex Data Transmission Over 1-Fiber
1 D
Features
Single fiber operation
Available in singlemode or multimode fiber transmission
Optional RS232 or RS422/RS485 to cost-effectively meet with actual application
Built-in DC power output for easy power supply to other on-site devices
Available for Manchester, Bi-phase
Immunity from EMI, RFI, cross-talk & ground loops

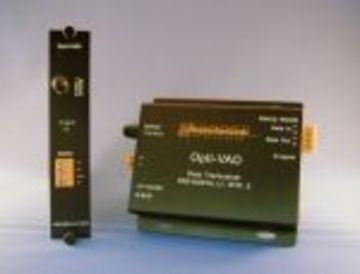

Standalone box and card designs fit with different installation environment. Card type can slide into VAD CPS15 chassis by plug & play and hot swap function
Low cost, robust and reliable. CE approved
Application
CCTV remote control for PTZ
Interference resistant where data path through
Long distance data transmission
Data
Data channel : 1, simplex
Data Interface : Optional RS232 or RS422/RS485
Data Rate : DC to 150Kbps
Bit Error Rate : 1 x 10-9
Data Connector : Terminal Plug with screw clamps
Optical
Optical Fiber : 1-fiber@singlemode or multimode
Optical Wavelength : 1310nm
Optical Link Budget : 18dB
Transmission Distance : 5km @multimode; 40km@singlemode
Optical Connector : ST
Physical
Power Requirement : 9~12VDC@ 150mA
Dimensions (mm) : 105W x 90D x 21H (Standalone); 25W x 100D x 162H (Card, 1-slot)
Weight : 0.2kg
Operating Temperature : -20°C~+75°C
Relative Humidity : 0~95%, non-condensing
Ordering information
VAD D001B.L1.T.5 1-channel simplex RS485 / RS422 data transmitter card
VAD D001B.L1.TC.5 1-channel simplex RS485 / RS422 data transmitter box
VAD D001B.L1.R.5 1-channel simplex RS485 / RS422 data receiver card
VAD D001B.L1.RC.5 1-channel simplex RS485 / RS422 data receiver box
VAD D001B.L1.T.3 1-channel simplex RS232 data transmitter card
VAD D001B.L1.TC.3 1-channel simplex RS232 data transmitter box
VAD D001B.L1.R.3 1-channel simplex RS232 data receiver card
VAD D001B.L1.RC.3 1-channel simplex RS232 data receiver box |
|
|
|
