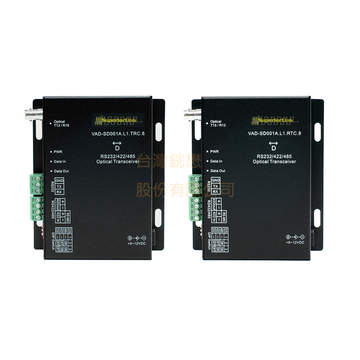

    VAD-SD001A.L1.X.8 數位式 1路國際通用數據 光電轉換器
    看原圖
    VAD-SD001A

    VAD-SD001A.L1.X.8 數位式 1路國際通用數據 光電轉換器

    純數據光電轉換器包括非同步全雙工RS232、RS422、以及半雙工RS485, 資料流量 500Kbps/1Mbps 符合多數數據傳輸需求。本公司亦提供10Mbps以上超高速數據傳輸機型,暫未列於產品型錄中,如您有高速傳輸需求,請與我們聯絡。

    特性
    ● 使用一芯光纖傳輸1路雙向數據
    ● 三選一RS232、RS422、RS485國際通用數據
    ● 完整的LED顯示功能,使用者可清楚的判別光電轉換器的工作狀態
    ● 新設計小型機殼,體積縮小 1/2,方便安裝及節省安裝空間,使用上更方便
    ● 單一金屬外殼設計,兼具獨立式與機櫃式雙重應用,大幅提升規畫與採購之便利性
    ● 隔絕 EMI, RFI 干擾,無串音及電位差問題

    應用
    ● RS232x1 或 2-wire RS485x1 或 RS422x1
    ● PLC 自動控制
    ● CCTV 系統控制

    技術規範
    數據
    傳輸能力:1路雙向數據
    數據格式:RS232x1 或 RS422 或 2-wire RS485x1,以 DIP switch 依數據需求格式做設定
    數據流量:DC to 500Kbps
    誤碼率:<1x10-9
    數據接頭:端子台
    光特性
    光纖需求:1 芯單模或多模光纖
    光波長:1310/1550nm
    傳輸損耗:20km@single mode,3km@multi-mode
    光纖接頭:ST, SC
    物理特性
    電源需求:9~12VDC,250mA
    燈號顯示:
    光纖連線正常  LED x 1
    數據輸入 LED x 1
    數據輸出 LED x 1
    電源 LED x 1
    機殼尺寸 (mm):87.9W x103.5H x 22.9D
    重量:300公克
    工作溫度:-20℃~+75℃
    相對溼度:0~95%,非凝結狀態下

    訂購說明
    VAD-SD001A.L1.TRC.8
    VAD-SD001A.L1.RTC.8
    數位式 1 路雙向通用數據傳輸 光電轉換器收發機, 小型盒式機殼, T13/R15
    數位式 1 路雙向通用數據傳輸 光電轉換器收發機, 小型盒式機殼, T15/R13
    ※其他安裝模式,請參考如下機構選配


    應用圖示


    機構選配
    VAD-RACK-SD-4U

    SD全系列獨立式光電轉換器專用16槽機架,19” / 4RU機櫃型
    外型尺寸 (mm):483W x 355D x 178H
    VAD-RACK-SD-ET

    SD全系列獨立式光電轉換器專用16槽機架,19” / 3RU機櫃型
    外型尺寸 (mm):483W x 335D x 133H
