VAS-SD002A

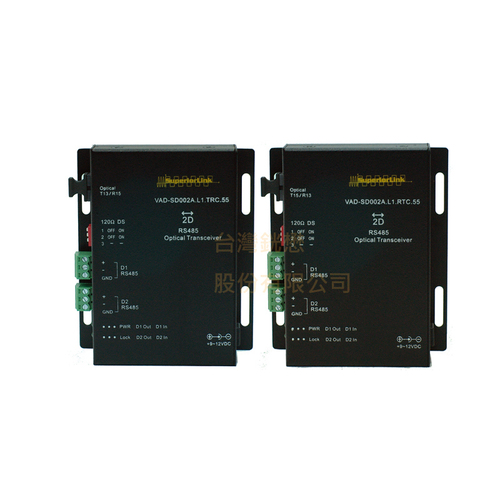

VAD-SD002A.L1, 2路RS485 光電轉換器

純數據光電轉換器包括非同步全雙工RS232、RS422、以及半雙工RS485, 資料流量 500Kbps/1Mbps 符合多數數據傳輸需求。本公司亦提供10Mbps以上超高速數據傳輸機型，暫未列於產品型錄中，如您有高速傳輸需求，請與我們聯絡。

特性

● 一芯光纖傳輸2路雙向半雙工RS485
● 內建2組120歐姆終端電阻啟動/關閉開關
● 完整的數據LED顯示功能，使用者可清楚判別光電轉換器的工作狀態
● 隔絕EMI, RFI干擾，無串音及電位差問題

應用

● PLC自動控制
● 門禁/差勤系統
● CCTV系統控制

技術規範

數據
數據訊號： 2路雙向數據
數據格式： 4-wire RS422或2-wire RS485x2
數據流量： DC to 250Kbps
誤碼率： <1x10-9
數據接頭： 3-pin端子台x2
光特性
光纖需求： 1芯光纖
光波長： 1310/1550nm
光功率： > -12 dBm
光傳輸損耗： 18dB
傳輸距離： 20km@signalmode, 3km@multi-mode
光纖接頭： SC
物理特性
電源需求：9~12VDC，1A
燈號顯示：

光纖連線正常	LED x 1
數據輸入	LED x 2
數據輸出	LED x 2
電源	LED x 1

機殼尺寸 (mm)： 87.5W x 22.9D x 103.5H
重量： 300公克
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下
訂購說明

VAD-SD002A.L1.TRC.55　
VAD-SD002A.L1.RTC.55　

數位式2路雙向RS485 光電轉換器發射機, T13/R15
數位式2路雙向RS485 光電轉換器發射機, T15/R13

※其他安裝模式，請參考如下機構選配

應用圖示

機構選配
VAD-RACK-SD-4U

SD全系列獨立式光電轉換器專用16槽機架，19” / 4RU機櫃型
外型尺寸 (mm)：483W x 355D x 178H
VAD-RACK-SD-ET

SD全系列獨立式光電轉換器專用16槽機架，19” / 3RU機櫃型
外型尺寸 (mm)：483W x 335D x 133H
