VAD-ADR222 Series, (音頻+數據+乾接點) 多功能音頻光電轉換器

VAD-ADR222

VAD-ADR222 Series, (音頻+數據+乾接點) 多功能音頻光電轉換器

說明
ADR222是一台穩定的多工音頻光電轉換器收發機，傳輸功能包括2路雙向音頻訊號、1路全雙工RS232、1路半雙工RS485、2路雙向乾接點輸入/繼電器輸出，使用一芯光纖傳輸。應用在廣播、對講、消防、會議系統中，ADR222的多工系統將會十分便利。ADR222對於音頻訊號的處理，在音頻輸入部分，接受平衡式或非平衡式音頻輸入；音頻輸出為非平衡式(單端點)輸出，採用96KHz音頻取樣率、總諧波失真-92dB以及動態範圍達94dB，整體傳輸後的音質表現十分優異。
ADR222的多工能力，也包括RS232與RSR485的雙數據傳輸，與各自獨立的2路雙向乾接點訊號傳輸，在光、電設計上都屬於工業級標準，具備極佳的穩定性。

音頻規格
音頻通道： 2路雙向
輸入阻抗： 10K，非平衡式或平衡式
輸出阻抗： <100Ω，非平衡式
輸出/輸入位準： 2VP-P
頻寬： 10Hz~20KHz
編碼/解碼： 24-bit
取樣率： 96KHz
THD+N, 0dB： -92dB
動態範圍： 94dB
音頻接頭：工業端子台

乾接點/繼電器規格
乾接點通道： 2路雙向
接點輸入不帶電：乾接點、開關感應器閉合控制遠端繼電器Open或Close
接點輸入帶電： 5 VDC(Hi) / 0VDC(Lo) 控制遠端繼電器Open或close
輸出介面：繼電器NO或NC
繼電器可通過電壓：max. 24VDC或120VAC, 1A
乾接點/繼電器接頭：工業端子台

數據規格
數據通道： 2路雙向
數據格式： RS232 x 1, RS485 x 1
數據流量： DC to 500Kbps@RS485、DC to 1000Kbps@RS232
數據接頭：工業端子台

光訊號規格
光纖接頭： SC
最大光纖傳輸衰減： 19dB
傳輸距離： 20km@單模光纖,2km@多模光纖

電氣規格
工作溫度： -20~+75℃
儲存溫度： -40~+85℃
相對溼度： 0~95%, non-condensing
電源需求： 9~12VDC, 350mA
外型尺寸(mm)： 151W x 27H x 88 D
重量(g)： 320

訂購型號說明

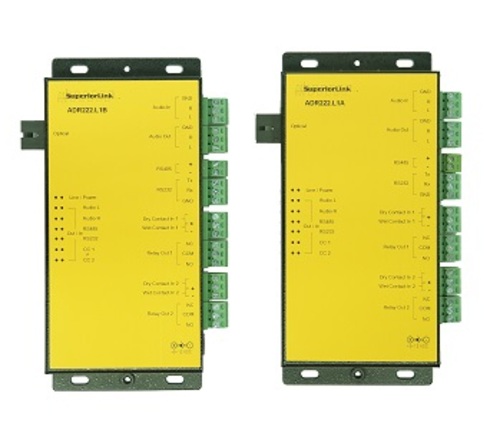

ADR222.L1A 2路音頻+2數據+2接點傳輸多功能音頻光電轉換器, SC , 20km, T13/R15
ADR222.L1B 2路音頻+2數據+2接點傳輸多功能音頻光電轉換器, SC , 20km, T15/R13
