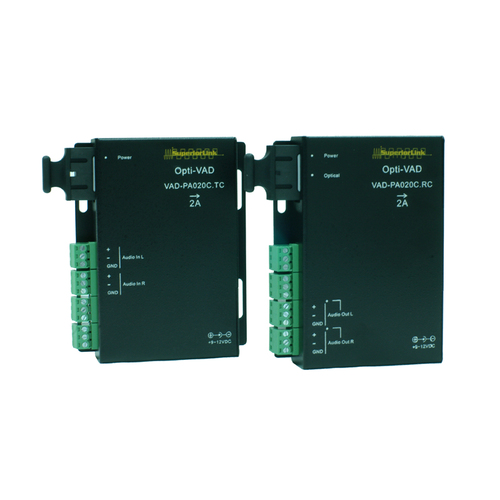

VAD-PA020C.TC / RC, 2路平衡式音頻光 (發射/接收)機, 小型盒式 20Km@SM, SC

VAD-PA020C

VAD-PA020C.TC / RC, 2路平衡式音頻光 (發射/接收)機, 小型盒式 20Km@SM, SC

PA系列純音頻光電轉換器(光端機)，設計為傳輸2路單向平衡式劇院級專業音頻訊號 (非平衡音頻亦可傳輸)，具備極優異的低噪音、低失真、高動態範圍與192KHz高取樣率的音頻處理，適合全音域音頻傳輸。
PA系列另提供一款PA022A系列，包含2路雙向音頻+2路雙向數據光電轉換器，雙向音頻均為平衡式劇院級專業音頻訊號
特性

● 音質優越的2路平衡式音頻
● 極低的失真率: 0.000022%
● 低噪音: 1.3nV/
● 24-bit A/D 轉換, 192KHz 取樣率, 114dB 動態範圍
● 完整LED燈號，顯示設備目前工作狀態
● 金屬小型盒式機殼設計，節省安裝空間
● 同一型號適用於單模光纖或多模光纖
● 抗EMI, RFI干擾; 靜電放電保護

應用

● 高音質音頻光纖傳輸
● DVD 播放器, 電腦, 手機, PAD…等設備的音效輸出傳輸
● Hi-Fi, 立體聲傳輸
● 隧道，高速公路廣播系統
● 校園廣播系統
● 機場，車站等公眾廣播系統

規格

音頻
音頻通道： 2路單向
輸入阻抗： 34MΩ
輸入位準： -8V ~ +8V
開迴路增益, dc 78dB
輸出阻抗： <100Ω
輸出擺幅@2KΩ： V+/ V-: -8V/+8V
頻寬： 10Hz~20kHz
編碼/解碼： 24-bit
取樣率： 192KHz
THD+N, 0dB： -91dB
動態範圍： 114dB
音頻接頭： 3-pin 工業端子台 / 每路音頻
光特性
光纖芯數： 1芯單模或多模
光波長： 1310nm
光功率： -3 ~-+9dBm
光接收靈敏度： -22dBm
最大光耗損： 19dB max.
傳輸距離： 20km @ 單模光纖, 3km @ 多模光纖
光纖接頭： SC x1
物理特性
電源需求： 9~12VDC, 150mA
燈號指示：

Power	LED x 1
Lock	LED x 1
Audio input	LED x 2@Tx
Audio output	LED x 2@Rx

機殼尺寸 (mm)： 87.9W x103.5H x 22.9D
重量： 250g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下
訂購說明

VAD-PA020C.TC
VAD-PA020C.RC

2路平衡式音頻光發射機，小型盒式， 20Km@SM, SC
2路平衡式音頻光接收機，小型盒式， 20Km@SM, SC
