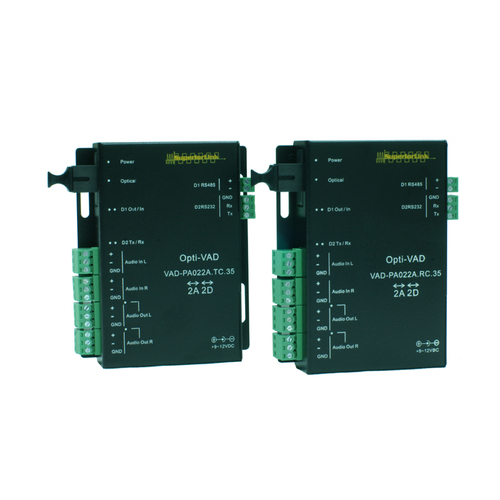

VAD-PA022A.TRC /RTC.35 2路雙向音頻+2路雙向數據光發射機 / 接收機 (Audio-RS485 光電轉換器)

VAD-PA022A

VAD-PA022A.TRC /RTC.35 2路雙向音頻+2路雙向數據光發射機 / 接收機 (Audio-RS485 光電轉換器)

音頻+數據光電轉換器(光端機)，設計為傳輸2路雙向平衡式劇院級專業音頻訊號以及2路雙向數據訊號，包括RS232 與RS485，音頻訊號具備極優異的低噪音、低失真、高動態範圍與192KHz高取樣率的音頻處理，適合全音域音頻傳輸。
PA系列另提供一款PA020C系列，為2路單向音頻光電轉換器，單向音頻亦為平衡式劇院級專業音頻訊號

VAD PA022A.TRC.35 2路雙向音頻+2路雙向數據 光發射機
VAD PA022A.RTC.35 2路雙向音頻+2路雙向數據 光接收機
特性

● 音質優越的2路平衡式音頻
● 極低失真率: 0.000022%
● 低噪音: 1.3nV/
● 完美的半雙工RS485光纖傳輸
● 完整的LED指示燈，顯示設備目前工作狀態
● 金屬小型盒式機殼設計，節省安裝空間
● 同一型號適用於單模光纖或多模光纖
● 抗EMI, RFI干擾; 靜電放電保護

應用

● 專業級雙向平衡式音頻與控制數據傳輸
● DVD 播放器, 電腦, 手機, PAD…等設備的音效輸出傳輸
● Hi-Fi, 立體聲傳輸
● 隧道，高速公路廣播+控制系統
規格

音頻
音頻通道： 2路雙向
輸入阻抗： 34MΩ
輸入位準： -8V ~ +8V
開迴路增益, dc 78dB
輸出阻抗： <100Ω
輸出擺幅@2KΩ： V+/ V-: -8V/+8V
頻寬： 10Hz~20kHz
編碼/解碼： 24-bit
取樣率： 192KHz
THD+N, 0dB： -91dB
動態範圍： 114dB
音頻接頭： 3-pin 工業端子台/每路單向音頻
數據
數據通道： Duplex RS232 x1, half duplex RS485 x1
數據流量： 1000Kbps@RS232; 500Kbps@RS485
誤碼率： <1x10-9
數據接頭：
RS232: 3-pin 工業端子台
RS485: 2-pin 工業端子台
光特性
光纖芯數： 1芯單模或多模
光波長： 1310/1550nm
光功率： -3 ~-9dBm
光接收靈敏度： -22dBm
最大光耗損： 19dB max.
傳輸距離： 20km @ 單模光纖, 3km @ 多模光纖
光纖接頭： SC x1
物理特性
電源需求： 9~12VDC, 200mA
燈號指示：

Power	LED x 1	Data input	LED x 2
Lock	LED x 1	Data output	LED x 2
Audio input	LED x 2
Audio output	LED x 2

機殼尺寸 (mm)： 87.9W x103.5H x 22.9D
重量： 250g
工作溫度： -20℃~+75℃
相對溼度： 0~95%, 非凝結狀態下
訂購說明

VAD-PA022A.TRC.35
VAD-PA022A.RTC.35

2路雙向音頻+2路雙向數據光發射機，小型盒式，20km@SM, SC, T13/R15
2路雙向音頻+2路雙向數據光接收機，小型盒式，20km@SM, SC, T13/R15
