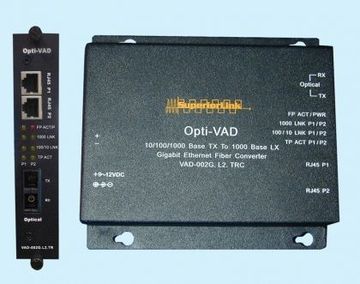

VAD-SD002G 10/100/1000BaseT to 1000BaseF Ethernet 2-Port Mini Switch Fiber Converter Over 1 or 2 SM Fiber GbE乙太網路光電轉換器組 (1光2電)

VAD-002G

VAD-SD002G 10/100/1000 BaseT to 1000BaseF Ethernet 2-Port Mini Switch Fiber Converter Over 1 or 2 SM Fiber GbE乙太網路光電轉換器組 (1光2電)

特性

● 符合IEEE802.3、IEEE802.3ab、IEEE802.3x、IEEE802.3u、10/100/1000Base-Tx、1000Base- LX、1000Base-SX，GbE乙太網傳輸標準
● 具備12 Gbps背板頻寬，3埠GbE光纖傳輸經典
● 各通信埠具備獨立QoS及Switch功能
● 網路介面(RJ45)具10/100/1000M自動判別功能
● SFP支援100BASE-FX、1000BASE-LX、1000BASE-SX
● 金屬機殼設計、散熱及保護效能優異
● 具備Store-and-Forward功能
● 雙工與半雙工模式自動偵測
● 支援頻寬管理、內建64Kb RAM供數據緩衝區使用
● 可安裝於19”機架內，便於管理、整線與美觀
● 支援自動MDI-MDIX功能

應用

● 路攝影機、DVR、PA系統
● Gigabit乙太網路系統
● PLC數據傳輸
● 工業控制系統
技術規範

型號技術規格	SD002G.L1 單/多模單芯	SD002G.L2 單/多模雙芯
光波長(nm)	1310/1550	1310
光纖接頭 x 光纖芯數	SC x 1	SC x 2
光輸出功率 (dBm)	≥-9	≥-9
光接收靈敏度 (dBm)	≥-23	≥-23
背板頻寬	12Gbps
數據速率 (Mbps)	10/100/1000
乙太網路接頭型式 x 埠數	RJ45(UTP) x 2
傳輸距離 (km)	單模20 km；多模1 km
誤碼率	1 x10-9
工作溫度	-20~+75℃
儲存溫度	-40~+85℃
相對溼度	5~95%, non-condensing
耗電量	9~12VDC, 6W
尺寸 (mm)	87.5W x 22.9D x 103.5H
重量 (g)	90

燈號顯示

Power	LED x 1	10/100 LINK P1	LED x 1
FP ACT	LED x 1	10/100 LINK P2	LED x 1
TP ACT P1	LED x 1	1000 LINK P1	LED x 1
TP ACT P2	LED x 1	1000 Link P2	LED x 1

訂購說明

VAD SD002G.L1.TRC
VAD SD002G.L1.RTC
VAD SD002G.L2.TRC

2埠10/100/1000BaseT to 1000Base-LX 乙太網路光電轉換器,1芯單模,20公里*,匣式(T13/R15)
2埠10/100/1000BaseT to 1000Base-LX 乙太網路光電轉換器,1芯單模,20公里*,匣式(T15/R13)
2埠10/100/1000BaseT to 1000Base-LX 乙太網路光電轉換器,2芯單模,20公里*,匣式

*多模光纖傳輸距離1公里
註：使用1芯傳輸需依照光波長配對使用，如SD002G.L1.TRC (T13/R15) 需搭配SD002G.L1.RTC ( T15/R13) 機型使用. 型號最後”C”去掉為卡式

※其他安裝模式，請參考如下機構選配

應用圖示

機構選配
VAD-RACK-SD-4U

SD全系列獨立式光電轉換器專用16槽機架，19” / 4RU機櫃型
外型尺寸 (mm)：483W x 355D x 178H
VAD-RACK-SD-ET

SD全系列獨立式光電轉換器專用16槽機架，19” / 3RU機櫃型
外型尺寸 (mm)：483W x 335D x 133H
