    G.703 PCM光電轉換器(單模)
    看原圖

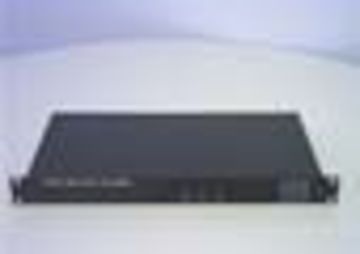

    		OSD-170L


    ★★★★商品說明★★★★


    G.703 PCM光電轉換器
    OSD170
    • PABX - PABX連線。
      • 兼顧安全傳輸與通信保密。
        • 相容於CCITT Rec. G.703，適用於主幹線電信通信網路 (1.544Mbps，2.048Mbps，6.312Mbps與8.448Mbps)。
          • 光功率可調整。
            • 使用2芯單模或多模光纖傳輸；光纖接頭為ST型。
    應用與設計
    光纖種類
    光電轉換器
    光波長(nm)
    傳輸衰減值(dB)
    傳輸距離(km)
    傳收機
    62.5/125um



    OSD170S
    850
    23
    6.5
    OSD170L
    1300
    16
    16
    16
    40
    SM
    OSD170LD
    1310
    32
    80
    OSD170HLD
    39
    100
    產品編號
    OSD170S G.703 850nm多模傳收光電轉換器
    OSD170L G.703 1300nm單(多)模傳收光電轉換器
    OSD170LD G.703 1310nm低功率雷射發射光電轉換器
    OSD170HLD G.703 1310nm高功率雷射發射光電轉換器
    Option/48V 48V直流






    ★★★★使用操作說明★★★★

    新網頁1

    如何選擇光纖與光電轉換器

    1.
    		使用多模光纖，有50/125μm與62.5/125μm兩種可供選擇使用；單模光纖，則為9.3/125μm（G.652 standard single mode）。
    2.
    		50/125μm與62.5/125μm兩種多模光纖的差異，主要是頻寬的不同。一般而言，50/125μm的頻寬較62.5/125μm的高，尤其在850nm波長時；但是在光傳輸上，因為50/125μm 的纖核較小，若以相同的光源測試，耦合進入50/125μm的光就少些（2~4dB），因此到達末端的光功率就比62.5/125μm的低些。
    3.
    		到底選用哪一種多模光纖較好？
    以區域網路    （LAN）為例：在10-Base（Ethernet），100-Base（Fast Ethernet）時，62.5/125μm為主流；但是在現階段1000-Base（Giga Ethernet），則重新定義在50/125μm。若在一個經過計算，兩者皆可的光纖傳輸系統中，選擇使用50/125μm的光纜，則可獲得較佳的成本利益與爾後系統擴充時較多的頻寬預算。
    4.
    		衰減值參考資料：
    波長
    850nm
    1300nm
    1550nm
    多模
    		50/125μm
    3.0 / 1.0 dB/km
    -
    62.5/125μm
    3.2 / 1.2 dB/km
    -
    單模
    		9.3/125μm
    -
    0.35 / 0.22 dB/km
    5.
    		頻寬參考資料：
    波長
    850nm
    1300nm
    1550nm
    多模
    		50/125μm
    400 / 600 MHz-km
    -
    62.5/125μm
    160 / 500 MHz-km
    -
    單模
    		9.3/125μm
    -
    - / -
    6.
    		單模光纖的使用：在傳輸距離超過2~3公里或高速數據傳輸時。記住，光纖的價格是：多模光纖＞單模光纖，使用單模光纖，可獲得較多成本利益。
    7.
    		光電轉換器的選用，在價格上則是以光源為區隔（當其他條件都相同時），波長愈長則價格愈高。
    波長
    850nm
    1300nm
    1550nm
    多模
    		50/125
    ˇ
    ˇ
    -
    62.5/125
    ˇ
    ˇ
    -
    單模
    		9.3/125
    -
    ˇ
    ˇ
    8.
    		考慮方向：當必須使用1300nm波長為光源的光電轉換器時，選擇單模光纖較能獲得成本利益；當使用850nm為光源的光電轉換器時（多模光纖），選擇50/125μm較能獲得成本利益與較多的頻寬預算。






    ★★★★商品規格描述★★★★

    新網頁2

    光電轉換器應用表

    D=Duplex(雙工)
    S=Simplex(單工)
    V=(選項功能)
    Numeric數字=cannel(s)頻道
    例一: 8D=8個全雙工xxx頻道, 2S=2個單工xxx頻道。
    例二: 全雙工音頻OSD420AT/AR的表列顯示/在Video的傳輸上，具有1正向個影像頻道；
    在    Audio的傳輸上，具有1正向音頻+1個反向音頻(即全雙工音頻)；
    在    Data的傳輸上，具有1個全雙工RS232頻道，或者1個全雙工RS422頻道，
    或者    1個全雙工RS485頻道，或者1個單工警報頻道。

    通訊內容

    功能

    產品編號
    Video
    Audio
    Data
    附註
    [
    Z
    [
    Z
    RS232
    RS422
    TTL
    RS485
    ALARM
    PLC
    G.703 PCM
    MIL-STD-188-114A
    OSD1200









    1D



    OSD135





    1D
    (1D)






    OSD136




    1D







    同步




    4D







    非同步
    OSD137




    1D
    (1D)
    (1D)






    OSD139




    1D








    OSD140




    8D



    		 　




    OSD140-RJ




    24D








    OSD143/144








    20S,40S,
    60S,80S,
    100S,120S




    OSD151





    1D
    1D






    OSD152




    (1D)
    (1D)





    1D

    OSD155







    10D





    OSD157-232




    8D








    OSD157-422





    6D







    OSD158








    8S




    OSD170










    1D


    OSD3115/3117
    1

    2










    OSD351/353
    1












    OSD361/363
    1












    OSD381/383
    1












    OSD390 series
    2
    0,1
    0,4
    0,4
    0,4D,4S


    V



    可
    任
    意
    組
    合






    3
    0,1
    0,4
    0,4
    0,4D,4S


    V



    4
    0,1
    0,4
    0,4
    0,4D,4S


    V



    5
    0,1,2
    0,4,8
    0,4,8
    0,4D,8D,4S,8S


    V



    6
    0,1,2
    0,4,8
    0,4,8
    0,4D,8D,4S,8S


    V



    7
    0,1,2
    0,4,8
    0,4,8
    0,4D,8D,4S,8S


    V



    8
    0,1,2
    0,4,8
    0,4,8
    0,4D,8D,4S,8S


    V



    OSD420AT/AR
    1

    1
    1
    1D
    (1D)
    (1D)
    (1D)
    (1S)




    OSD420BT/BR
    1


    1
    1S
    (1S)
    (1S)
    (1S)
    (1S)




    OSD420CT/CR
    1

    1

    1S
    (1S)
    (1S)
    (1S)
    (1S)




    OSD425
    1
    1
