OSD837

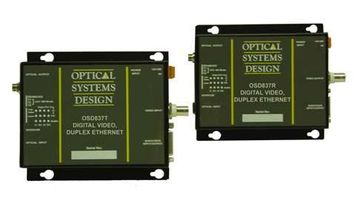

OSD837T/OSD837R 數位視頻/乙太網光電轉換器

特點及優勢

單向PAL、 NTSC 或 SECAM 制式視頻傳輸及一路 10/100 基數 T 乙太網通道全雙工傳輸

廣播級品質 10 位元視頻

10MHz 的視頻頻寬

根據雷射器件情況，在多模光纖上的最短傳輸距離為3 公里，單模光纖則為100 公里

3dB 的視頻輸入超載能力，可對長達300 米的同軸電纜進行匹配調節

電器規格
視頻輸入/輸出阻抗 75Ω
視頻輸入/輸出電平 1Vpp 典型值
視頻界面 BNC
視頻頻寬 5Hz 至 10MHz ±1dB
視頻失真和抖動 <0.5% DG, <0.5° DP
加權視頻信號雜訊比 >67dB 在設備動態範圍接收水準上
乙太網路 IEEE 乙太網路標準: 10/100Mbps
乙太網路介面 RJ45
光性能規格
發射機波長 1310 ± 30nm （可選1550nm)
OSD837T 發射機光功率 >-15dBm 耦合入 62.5/125 　m 光纖
>-15dBm 耦合入 9/125 　m 光纖
OSD837R 發射機光功率 >-20dBm 耦合入 62.5/125 　m 光纖
>-20dBm 耦合入 9/125μm 光纖
OSD837R 接收器靈敏度 <-29dBm
OSD837T 靈敏度 <-40dBm
所支援的光迴路損耗 1310nm：>15dB
傳輸距離在多模光纖上>3km，在使用標準雷射器件的單模光纖上>40km
光纖接頭 ST （標準配置）, 其他為選項
其他規格
模組外形尺寸 104 寬 x 144 長 x 25 高
模組重量(kg) 0.4
卡式設備外形尺寸 (mm) 25 寬 x 208 長 x 100 高
卡式設備重量(kg) 0.2
電源 +12 至 24V 直流 @ 300mA , 9 至 15V 交流 @ 250mA
工作溫度 -20 至 75°C
相對濕度 0 至 95% 無凝結狀態
指示燈鐳射正常
Tx 視頻信號正常
光信號正常
顯示乙太網路傳輸、數據接收和交換中
