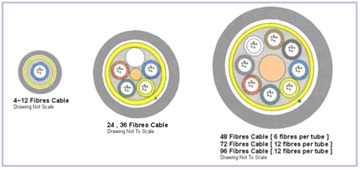

Loose Tube Fiber Optic 非金屬型式內外光纖纜線
單模光纖規格說明:
-光纖蕊絲廠牌:康寧。
-凱佛拉絲(Kevlar)充填(Aramid Yam)25000丹絲,增強其抗張拉力符合IEC794-1耐拉力,裝置時可達2700N,運作時可達900N,抗擠壓力達3000N,抗衝擊達2500impact。
-防水不織布被覆套管且套管內充膠,達到防水效果。
-整體架構為非導電性,避免雷擊,無接地問題。
-高分子聚合HDPE外被,抗UV、耐摩擦、耐酸鹼。
-耐候溫度一般為-20℃至+70℃。
-適用於室內與管道,直埋之架構。
-最小彎曲之半徑:運作≧9CM,佈放時≧15CM光纜外徑(運作時10倍外徑,佈放時20倍外徑)。
-依客戶需求,另可設計為鎧裝光纜,架空光纜,複合型光纜,低煙無毒光纜,非金屬防鼠咬型光纜及室內/外型光纜。
-符合電信法規BJF、PJF光纜規範。
-單模光纜依據ANSI/EIA/TIA-492 BAAA ITU-T G.652標準。
-張力測試符合EIA-FOTP-33規範彎曲測試符合EIA-FOTP-104規範衝擊測試符合EIA-FOTP-25規範扭轉測試符合EIA-FOTP-85規範抗擠壓測試符合EIA-FOTP-41規範。
-符合Bellcore GR-409-CORE GR-20-core。
-符合UL 94 V-O、OFNR ANSI x3.166-1990、FDDI、EIA/TIA 568-A、EIA/TIA-FOTP、ISO/IEC 11801 EN50173、IEC794規範要求。
-模態:單模態階射率光纖(Step Index)。
-模場直徑(Mode field diameter):9.2±0.4μm。
-纖殼直徑(Cladding Diameter):125 ±1μm。
-保護層外徑(Coating Diameter):245 ±5μm。
-裸光纖抗張拉力:100kpsi(0.70gn/㎡)。
-纜線最大抗張力:大於2700N。
-最大衰減量(Attenuation range):@1300nm:≦0.4dB/㎞,@1310nm:≦0.35dB/㎞,@1550nm:≦0.25dB/km 。
-最大色散(Maximum Dispersion):≦2.8 ps/Km-nm @1310±20nm,≦18.0 ps/Km-nm@1550nm。
-零色散波長(Zero dispersion wavelength):@1310 ±10nm。
-纖殼非圓率(Clad non-circularity):≦1μm 。
-纖核與纖殼偏移量(Core to Clad Concentricity Error):≦2%。
-零色散波長斜率(Zero dispersion slope):≦0.093(ps/km-nm2)。
-截止波長(Cut-off wavelength):1100~1330nm。
-數值孔徑(Numerical Aperture):0.13。
-群組折射率(Group refractive index):@1310nm 1.467,@1550nm 1.468。
-零色散截止波長(λo):@1300mm≦λo≦@1322mm 。
-操作溫度:-40℃至+70℃。
-完成外徑視光纜結構而有所不同。
多模光纜規格說明:
-光纖蕊絲:康寧。
-凱佛拉絲(Kevlar)充填(Aramid Yam)25000丹絲,增強其抗張拉力符合IEC794-1耐拉力,裝置(佈放)時抗張力可達2500N,運作時可達1500N,抗擠壓力達3000N,抗衝擊達2500impact,抗彎曲:>2000 cycles。
-防水不織布被覆套管且套管內充膠,達到防水效果。
-整體架構為非金屬時,整體非導電性,避免雷擊,且無接地問題。
-高分子聚合HDPE外被,抗UV、耐摩擦、防濕氣、耐酸鹼。
-披覆材質為低煙滯燃PVC。
-一般耐候溫度為-20℃至+70℃。
-光纜本身可設計用於室內 / 外與管道、直埋及架空佈放之各種架構。
-最小彎曲之半徑:運作≧8CM,佈放時≧13CM光纜外徑(佈放時,為20倍光纜纜線外徑;完成於運作時,為光纜纜線外徑10倍)。
-依客戶需求,另可設計為鎧裝光纜、架空光纜、複合型光纜、低煙無毒光纜、非金屬防鼠咬型光纜及室內 / 外共用型光纜。
-符合電信法規BJF光纜規範。
-多模光纜依據ANSI/EIA/TIA-492 AAAA ITU-T G.652標準。
-張力測試符合EIA-FOTP-33規範,彎曲測試符合EIA-FOTP-104規範,衝擊測試符合EIA-FOTP-25規範,扭轉測試符合EIA-FOTP-85規範,抗擠壓測試符合EIA-FOTP-41規範。
-符合Bellcord GR-409-CORE、GR-20-CORD。
-符合UL 94 V-O、ANSI FDDI、EIA/TIA-FOTP、EIA/TIA 568-A&B-3、ISO/IEC 11801 EN50173、IEC793-1規範要求。
-每芯光纜各具不同色碼(依據EIA-STD-RS359標準),便於辨識。
-模態:多模態斜射率光纖(Graded Index)。
-纖核外徑(Cord diameter):62.5 ±3μm & 50 ±3μm。
-纖殼外徑(Cladding diameter):125 ±1.0μm。
-起始附著層(第一保護層)外徑(Primary Coating Diameter):245 ±5μm。
-第二附著層外徑(Secondary Buffering Diameter):900 ±50μm。
-保護層同心率(Coating Concentricity):≧80%
-數值孔徑(Numberical aperture):0.275 ±0.015 μm。
-裸光纖抗張拉力:100kpsi(0.70gn/㎡)。
-纜線最大抗張力:大於2700N。
-纜線最大耐拉力:於裝置時:≧3000N,於運作時≧1500N(符合IEC 794-1-E1)。
-纜線最小彎曲半徑:於裝置時:≧130mm,於運作時≧80mm(符合IEC 794-1-E11)。
-纜線耐測壓測試:≦500 N/cm(符合IEC 794-1-E3)。
-纜線連續衝擊測試:>30 impacts(符合IEC 794-1-E4)。
-最小頻寬:850nm波長時200MHz-Km;1300nm波長時600MHz-Km。
-最大衰減量(Attenuation):850nm波長時3dB/Km;1300nm波長時1.00dB/Km。
-折射率:一般為1.9%
-群組折射率(Group refractivw index):於50/125μm:850nm:1.483;1300nm:1.496。
於62.5/125μm:850nm:1.4776;1300nm:1.4719。
-纖核非圓率(Cord non-Circularity)≦6%。
-纖殼非圓率(Cladding non-Circularity)≦2%。
-纖核與纖殼同心偏移誤差量(Cord to Cladding offset)≦3μm 。
-截止波長(Cut-off wave-length):1100~1330nm。
-零色散波長(Zero dispersion wave-length):1310±10nm。
-零色散截止波長(λo):於50/125μm :1297nm≦λo≦1136nm,
於62.5/125μm :1332nm≦λo≦1354nm。
-零色散斜率(So):於50/125μm :≦0.101ps/(n㎡.km)。
於62.5/125μm :≦0.097ps/(n㎡.km)。
-溫度範圍:裝置時:-20℃~70℃。
運作時:-20℃~75℃。
儲存時:-20℃~70℃。
