TDL-SL

TDL-SL系列鬆式單套管型室內/室外光纜 (PJF)

鬆式(Loose Tube)光纜 – 將2~36芯裸光纖放在一根或多根的充膠套管或充膠束管中，並以不同的系列加以區分：

SL系列：單套管型光纜，芯數4~24芯
MSL系列：微型單套管型光纜，芯數4~24芯
LD系列：多束管型光纜, 芯數4~432芯

其他系列鬆式光纜均以上述三系列結構為主，依據用途、使用環境之差異加以分別定義不同之光纜系列

TELDOR 所生產的纜線，都依據國際標準的上限加以規範，長久以來，其纜線被評定為品質優異、堅固耐用的一級產品，暢銷於全球五大洲；且通過德、英、法、美、加等先進國家的標準認證，廣為全球用戶所接受與認同。

SL系列-單套管型室內外光纜

SL系列鬆式單套管型室內/室外光纜 (PJF)

特性與應用：
2~36芯，單套管結構，所以外徑較多束管結構輕便，室內室外都適合佈放使用，可以安裝於管道間、直埋鋪設、也可以架空佈放，設計上用於校園主幹光纜、校園分歧光纜、工廠或高速公路，以及一般環境的區域網路傳輸、監控系統傳輸等，非常實用的光纜系列。

結構說明：
SL系列包含一根鬆式充膠套管，套管内可裝入2~36芯250nm裸光纖，每根裸光纖都依據TIA/EIA 598-C國際色碼加以上色，當套管内超過12根光纖時，會使用上色的棉繩，每12芯光纖為一區隔，將所有光纖區隔成2~3簇。鬆式套管內添加一種軟質無毒且不滴落的搖變凝膠，用來強化對光纖的緩衝保護與阻水進入管內，套管外再使用高抗拉強度且阻水的芳香多醯胺纖維(Aramid Yarn, 型號代碼為K)，或玻璃纖維抗張體(Glass yarn, 型號代碼為Z)緊密包覆。
SL系列的被覆有多種材質可選：抗UV的PVC(型號代碼為V)、PE(型號代碼為P)、低煙無毒的HFFR或LSZH(型號代碼為H)，真正防鼠咬的波紋鋼管鎧裝(型號代碼為R，和加強防潮防水的鋁片包覆(型號代碼為A)。自持架空結構(型號代碼為SS)可以加在所有芯數的光纜上。
SL系列的衍生還有一種MSL系列(微SL)、應用於FTTx，外徑更細；SL系列也通過了嚴苛的DNV與ABS認證，可以用在船舶、艦艇、海平面平台、碼頭、港口等，相關細節與資料索取，請聯絡台灣銧懋業務部門。(分機320)

光學與傳輸特性：
請參閱Teldor單模光纖與多模光纖共用規格

光纜機械特性：
許多特性數據與光纜的結構有關；抗拉力數值也可以在要求下加以提升，有關詳細數據資料都將顯示在各單張型錄中，請聯絡台灣銧懋的業務部門。(分機320)

符合標準：
*光纜測試依據TIA/EIA-455和IEC-60794-1-2x
*光纜符合或超越Telcordia - Bellcore GR20
*低煙無毒符合IEC-60332-1的標準，但在提出要求時，可以提供符合火焰安全標準的IEC-60332-3
*Teldor的所有光纜都通過2011/65/EU RoHS-2

SL系列(PJF)選用表

標準型
SLA-①-01x②-ZP-D PE外被覆 (絕緣不導電)
SLA-①-01x②-ZAP-D 鋁片防水+PE外被覆 (加強防水防潮)
SLA-①-01x②-ZRP-D 波紋鋼管鎧裝+PE外被覆 (加強保護+防鼠咬)

人員安全 + 環保型
SLA-①-01x②-ZH-D 低煙無毒外被覆 (人員安全、環保)
SLA-①-01x②-ZAH-D 鋁片防水+低煙無毒外被覆 (加強防水防潮)
SLA-①-01x②-ZRH-D 波紋鋼管鎧裝+低煙無毒外被覆 (加強保護+防鼠咬)

以上各型號最後加上" -SS"即為該型號的自持架空型光纜(7根鋼索)
以上各型號最後加上" -SS (2.05)"即為該型號的自持架空型光纜(1根鋼索)

① = 光纖種類選擇：(詳細光纖規範請參閱Teldor單模光纖與多模光纖規格表)
9=G.652D 標準單模光纖
8=G.655 非零色散單模光纖
7=G.657A.2 彎曲不敏感單模光纖
6=62.5/125um OM1多模光纖
5=50/125um OM2 多模光纖
4=50/125um OM3 多模光纖
3=50/125um OM4 多模光纖

② = 光纖芯數選擇：2~36芯

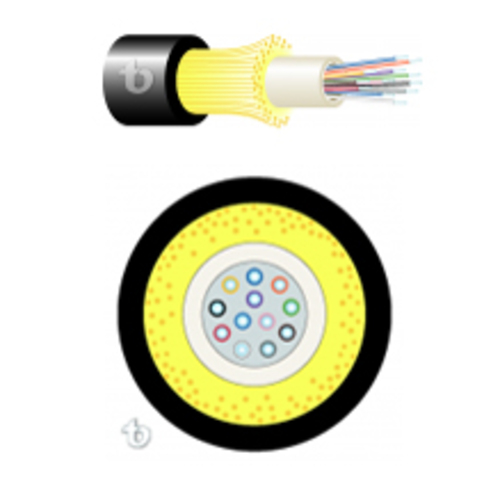

SL系列結構圖示：
