    TLD-LD LD系列-高芯數鬆式 (Loose Tube) 多束管型光纜 (BJF)
    看原圖
    		TLD-LD

    TLD-LD LD系列-高芯數鬆式 (Loose Tube) 多束管型光纜 (BJF)

    鬆式(Loose Tube)光纜 – 將2~36芯裸光纖放在一根或多根的充膠套管或充膠束管中，並以不同的系列加以區分：

    SL系列：單套管型光纜，芯數4~24芯
    MSL系列：微型單套管型光纜，芯數4~24芯
    LD系列：多束管型光纜, 芯數4~432芯

    其他系列鬆式光纜均以上述三系列結構為主，依據用途、使用環境之差異加以分別定義不同之光纜系列





    TELDOR 所生產的纜線，都依據國際標準的上限加以規範，長久以來，其纜線被評定為品質優異、堅固耐用的一級產品，暢銷於全球五大洲；且通過德、英、法、美、加等先進國家的標準認證，廣為全球用戶所接受與認同。

    LD系列-高芯數鬆式多束管型光纜


    LD系列 鬆式 多束管型 室外 光纜 (BJF)



    特性與應用：
    光纖芯數可高達864芯，適合長距離廠房外佈放技術，可以安裝於管道間、地下管溝、直埋鋪設、也可以架空佈放，設計上用於CCTV系統、資訊傳輸系統、主幹光纜、鐵、公路佈放，以及一般環境的區域網路傳輸、監控系統傳輸等，適合高芯數應用的光纜系列。

    結構說明：
    LD系列光纜是由5~36根束管圍繞中央抗張體，排列絞合而成，需要時，多根填充束條(fillers)會用來補足光纖束管在環繞中央抗張體時的不足，以完成光纜心的幾何結構。中央抗張體可選擇全絕緣的FRP材質，或以PE為被覆的單根固態金屬棒或絞合的鋼線。
    毎一根束管都依據TIA/EIA 598-C國際色碼加以上色。束管內可裝入的光纖數量最高可達24根，這要看所選擇束管的大小而定，束管外徑的區分，在LD系列的型號上區別如下：

    2.1mm – 最高12芯光纖 LDB系列
    2.5mm – 最高24芯光纖 LDC系列
    2.8mm – 最高24芯光纖 LDD系列
    3.1mm – 最高24芯光纖 LDE系列

    當束管内超過12根光纖時，會使用分色的棉繩，每12芯光纖為一區隔，將所有光纖區隔成2簇。束管內添加一種軟質無毒且不滴落的搖變凝膠，用來強化對光纖的緩衝保護與阻水進入管內，束管外再使用高抗拉強度且阻水的芳香多醯胺纖維(Aramid Yarn, 型號代碼為K)，或玻璃纖維抗張體(Glass yarn, 型號代碼為Z)緊密包覆，用以提升抗拉力與防水功能。
    LD系列的內、外被覆有多種材質可選：抗UV的PVC(型號代碼為V)、PE(型號代碼為P)、低煙無毒的HFFR或LSZH(型號代碼為H)，強化保護與真正防鼠咬的波紋鋼管鎧裝(型號代碼為R，和加強防潮防水的鋁片包覆(型號代碼為A)。自持架空結構(型號代碼為SS)可以加在所有芯數的光纜上。
    LD系列的衍生還有ADS系列(ADSS)、應用於需要絕緣的架空光纜，LD系列也通過了嚴苛的DNV認證，可以用在船舶、艦艇、海平面平台、碼頭、港口等，相關細節與資料索取，請聯絡台灣銧懋業務部門。(分機320)

    光學與傳輸特性：
    請參閱Teldor單模光纖與多模光纖共用規格

    光纜機械特性：
    許多特性數據與光纜的結構有關；抗拉力數值也可以在要求下加以提升，有關詳細數據資料都將顯示在各單張型錄中，請聯絡台灣銧懋的業務部門。(分機320)

    符合標準：
    *光纜測試依據TIA/EIA-455和IEC-60794-1-2x
    *光纜符合或超越Telcordia - Bellcore GR-20-CORE針對室外廠房外佈放的光纜規格
    *低煙無毒符合IEC-60332-1的標準，但在提出要求時，可以提供符合火焰安全標準的IEC-60332-3
    *Teldor的所有光纜都通過2011/65/EU RoHS-2
    LD系列(BJF)選用表

    LD系列可組合的結構甚多，請聯絡台灣銧懋業務部門，我們將依據您的需求提出組成結構建議與規格。

    標準型
    LDB-①-②x③-D-ZP-D PE外被覆 (絕緣不導電)
    LDB-①-②x③-D-ZAP-D 鋁片防水+PE外被覆 (加強防水防潮)
    LDB-①-②x③-D-ZRP-D 波紋鋼管鎧裝+PE外被覆 (加強保護+防鼠咬)

    人員安全 + 環保型
    LDB-①-②x③-D-ZH-D 低煙無毒外被覆 (人員安全、環保)
    LDB-①-②x③-D-ZAH-D 鋁片防水+PE外被覆 (加強防水防潮)
    LDB-①-②x③-D-ZRH-D 波紋鋼管鎧裝+PE外被覆 (加強保護+防鼠咬)

    以上各型號最後加上" -SS"即為該型號的自持架空型光纜(7根鋼索)
    以上各型號最後加上" -SS (2.05)"即為該型號的自持架空型光纜(1根鋼索)

    ① = 光纖種類選擇：(詳細光纖規範請參閱Teldor單模光纖與多模光纖規格表)
    9=G.652D 標準單模光纖
    8=G.655 非零色散單模光纖
    7=G.657A.2 彎曲不敏感單模光纖
    6=62.5/125um OM1多模光纖
    5=50/125um OM2 多模光纖
    4=50/125um OM3 多模光纖
    3=50/125um OM4 多模光纖

    ② = 光纖束管數選擇：5~36根束管
    ③ = 束管內的光纖芯數：LDB最高12芯光纖，LDC/LDD/LDE最高24芯光纖
    (②x③=光纖總數)

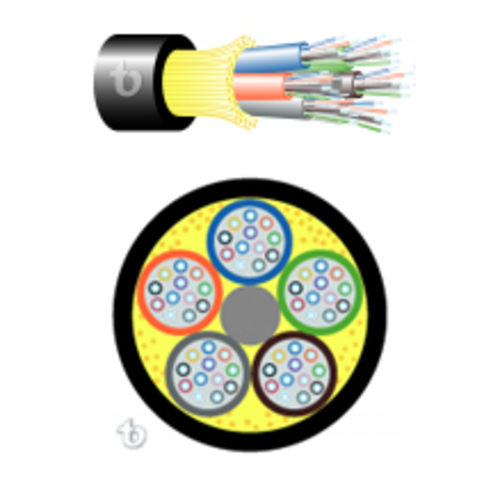

    LD系列結構圖示：
