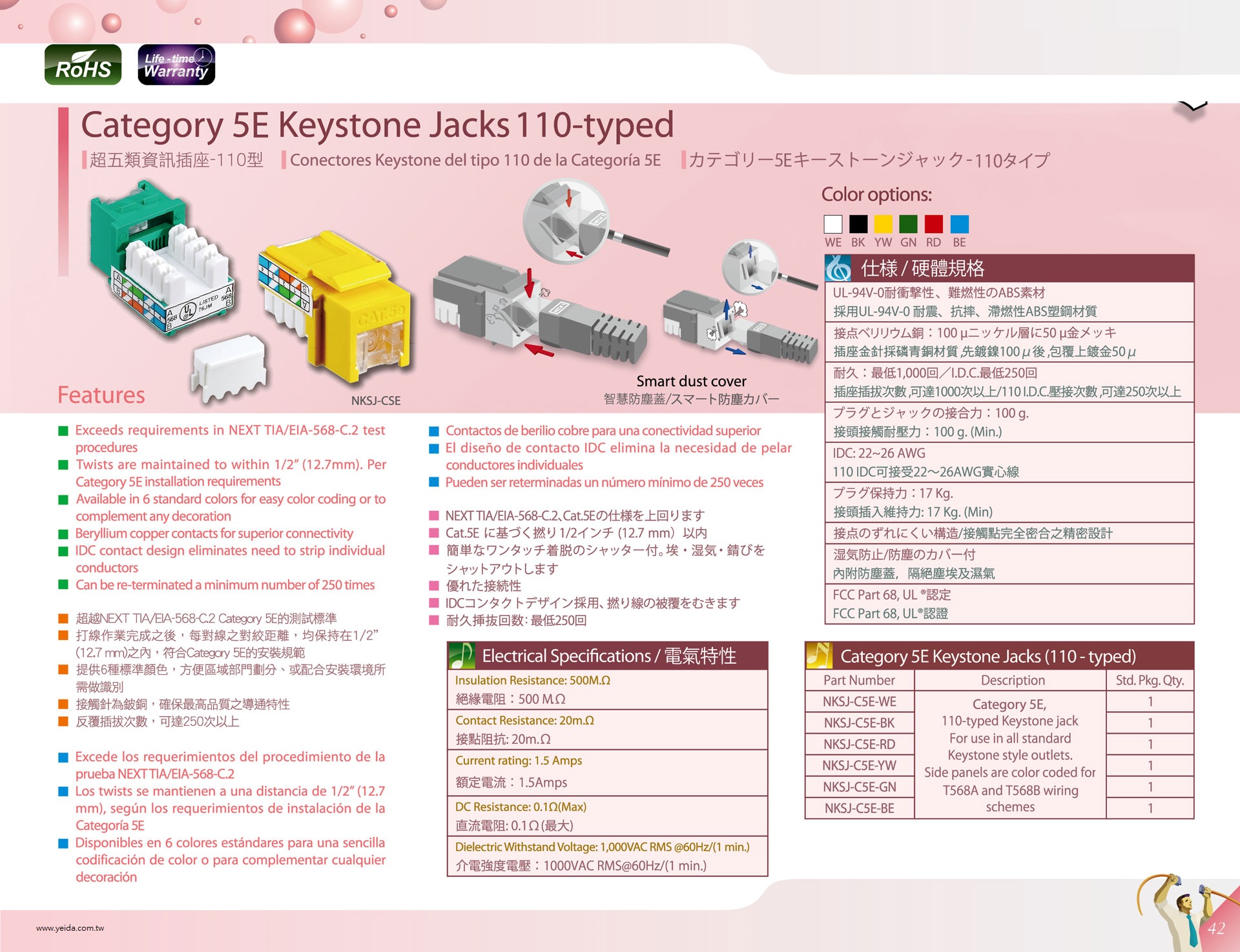

NEX1的Category 5e Keystone超五類資訊插座，率先採用無PC板之先進設計。其零故障品質，超越 ANSI/EIA/TIA 568A (TSB-40A)；ISO/IEC 11801的接頭規範。在任何網路環境下，提供極穩定、超高 速的傳輸品質。

◆ 特徵：

• 打線容易、輕薄短小設計
• 超越NEXT TIA/EIA 568-A Category 5e的測試標準
• 打線作業完成之後，每對線之對絞距離，均保持在1/2” (12.7mm)之內。符合Category 5e的安裝規範
• 提供7種標準顏色，方便區域部門劃分、或配合安裝環境 所需做識別
• 符合任何標準式Keystone插孔介面
• 高密度排列設計，在同一空間內，可排列更多插座
• 接觸針為鈹銅素材，以確保最高品質之導通特性
• IDC打線方式，省去撥除每一條線之繁雜程序
• 標準Insulation displacement contacts (IDC) 端子設計，確保最高品質、最穩定的導通接觸
• 最低差拔次數，可達250次以上

◆ Category 5e超五類資訊插座

產品編號	產品明細	標準包裝
NKSJ-WE NKSJ-BK NKSJ-RD NKSJ-YW NKSJ-GN NKSJ-BE NKSJ-OE	標準型Keystone 資訊插座，適用於各式的資訊盒、嵌入式面板、及跳接線。側面附T568A 及T568B 彩色色碼及線位圖表。	1 1 1 1 1 1 1
NKSJ-S	專用打線架	1



使用環境

1,000 Mbps Gigabit Ethernet (IEEE 802.3Z) 622 Mbps ATM 155 Mbps ATM 100 Mbps TP-PMD 100 Mbps Fast Ethernet (IEEE 802.3u) 100 Mbps CDDI 10 Mbps Ethernet (IEEE 802.3) 4 Mbps & 16 Mbps Token-Ring (IEEE 802.5) ISDN Analog voice



硬體規格

採用UL-94V 耐震、抗摔、滯燃性ABS塑鋼材質 接觸針材質為鈹銅：以100-μ鎳為底層、覆上純50-μ鍍金處理 插拔壽命：1,000次(最少) / I.D.C. 部分250 次(最少) 接觸針與接頭接觸力：100 g. 相容線徑：IDC (Insulation Displacement Connector) 22~26 AWG wires 接頭承受力：17 公斤(最小) 接觸針彈性設計，與接頭完全密和 內附防塵蓋，隔絕塵埃及濕氣 FCC Part 68, UL 認證



電氣規格

絕緣阻抗：500M.Ω 接觸阻抗：20M.Ω 電流功率：1.5 Amps 直流阻抗：最大0.1Ω 電介值承受功率：1,000VAC RMS @60Hz/1 (最少)

◆ Category 5e遮蔽式標準型

產品編號	產品明細	標準包裝
NKSJ-FTP	Category 5e標準型遮蔽式Keystone資訊插座，適用於各式的資訊盒、 嵌入式面板、及跳接線。	1

◆ 選購顏色：白(WE)、黑(BK)、紅(RD)、黃(YW)、綠(GN)、藍(BE)、橙(OE)
