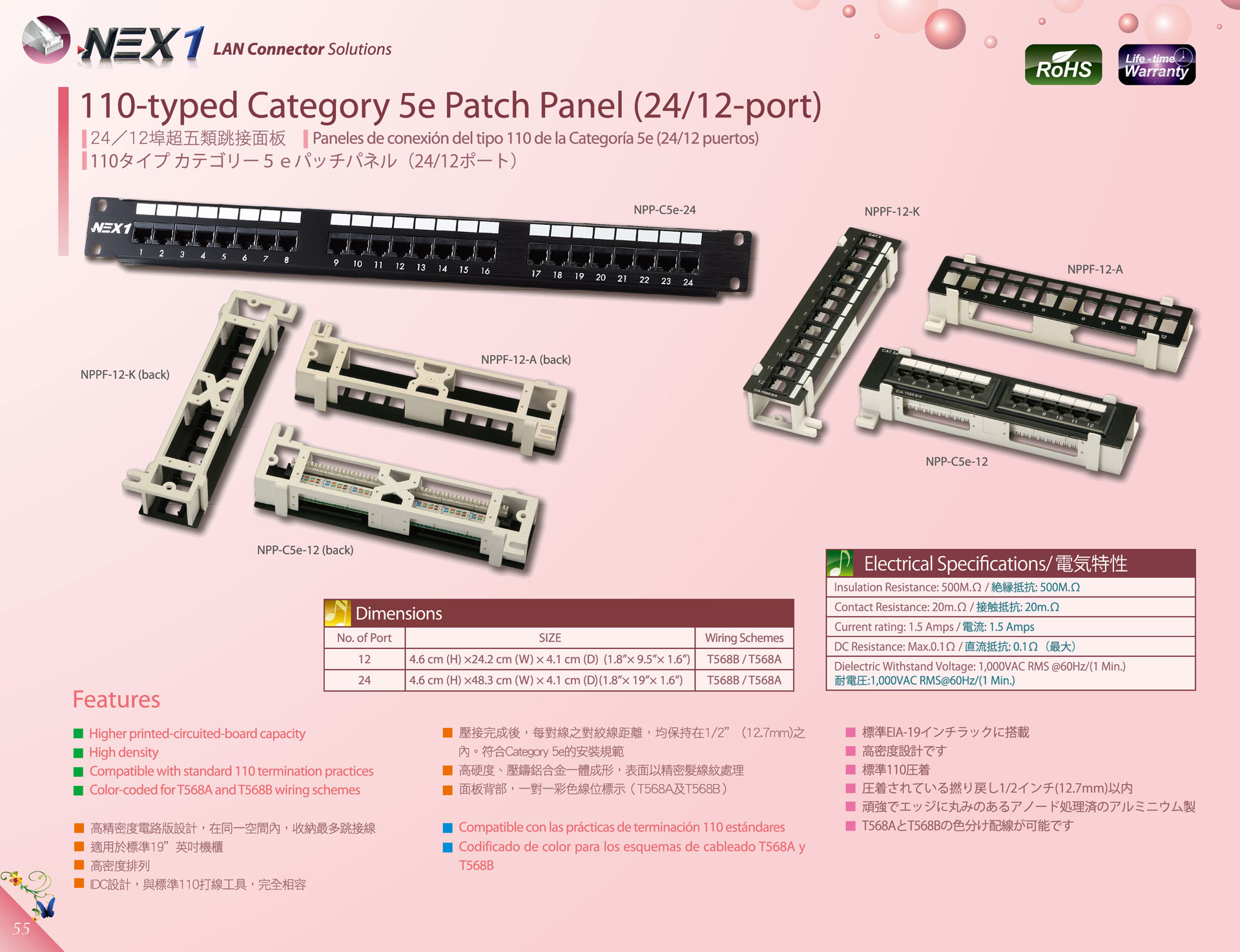

    NEX-1 CAT5e-UTP-24P跳線面板 110-typed Cat.5E Patch Panels (24/12-port)
    看原圖
    NPP-24

    NEX1 CAT5e-UTP-24P跳線面板 110-typed Cat.5E Patch Panels (24/12-port)
    NEX1的跳接面板,採超硬度壓鑄鋁合金,一體成形。電鍍部分,以精密髮線紋處理,兼具實用與美觀。最適於高速語音、影像、與資料傳輸之網路環境。
    特徵:
    • 附專利背面彈簧,在避免出線角度過於彎曲的同時,兼具理線功能
    • 高精密度電路版設計
    • 安裝在標準19”英吋機櫃
    • 高密度排列 (每1U單位,可容納24 埠)
    • IDC設計,與標準110打線工具完全相容
    • 壓接作業完成後,每對線之對絞距離,均保持在1/2”(12.7mm)之內,符合Category 5e的安裝規範
    • 高硬度、壓鑄鋁合金一體成形,表面以精密髮線紋處理
    • 面板背部,一對一彩色線位標示 (T568A and T568B)
    使用環境
    • 1,000 Mbps Gigabit Ethernet (IEEE 802.3Z)
    • 622 Mbps ATM
    • 155 Mbps ATM
    • 100 VG-anyLAN (IEEE 802.12)
    • 100 Mbps TP-PMD
    • 100 Mbps Fast Ethernet (IEEE 802.3u)
    • 100 Mbps CDDI
    • 10 Mbps Ethernet (IEEE 802.3)
    • 4 Mbps & 16 Mbps Token-Ring (IEEE 802.5)
    • ISDN
    • Analog voice

    硬體規格
    • 高密度1U、19"英吋,RMS 標準機架設計(24埠),符合EIA-310-D規格
    • 端子部分,採用UL-94V-0,耐衝擊、滯燃性ABS塑鋼素材
    • 壓接容易,且對絞之長度,均維持在1/2"規範之內(12.7mm),符合Category 5e的安裝規範
    • 接觸針材質為鈹銅: 以100-μ鎳為底層、覆上純50-μ 鍍金處理
    • 插拔次數:1,000次(最少) / I.D.C. 250次(最少)
    • 與接頭接觸力:100 g.
    • 與IDC (Insulation Displacement Connector) 22~26AWG 線徑相容
    • 接頭承受力:16公斤 (最少)
    • 使用溫度: -40℃ ~ +68℃ (攝氏)
    • FCC Part 68, UL 認證

    電氣規格
    • 絕緣阻抗:500M.Ω
    • 接觸阻抗:20M.Ω
    • 電流功率:1.5 Amps
    • 直流阻抗:0.1Ω(最大)
    • 電介值承受功率:1,000VAC RMS @60Hz/1 (最少)

    尺寸:
    埠數(Ports) 尺寸 線位標示
    24
    4.6 cm (高)x 48.3 cm (長) 568B x 4.1 cm (深)
    (1.8" x 19" x 1.6")
    568A

    Category 5e跳線面板(24埠)
    產品編號 產品明細 標準包裝
    NPP-24 24埠Category 5 Enhanced 超五類跳接面板。採用超硬度壓鑄鋁合金,一體成形。電鍍部分,以精密髮線紋處理。
    1
