OSD-483A, 有線電視傳輸光電轉換器(接收機)

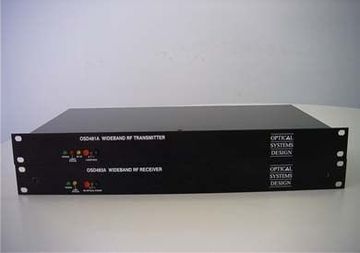

OSD481A / OSD483A 有線電視傳輸光電轉換器 |
|
OSD481A/ OSD483A |
-
有線電視網路傳輸系統。
-
旅館、醫院、住宅社區和其他建築的公共天線系統。
-
國防單位、政府機關內涉及保密、安全的電視傳輸網路或校園內的遠距教學。
-
使用1芯單模光纖,可以傳輸20、40或60個頻道至少20公里,取決於發射端的雷射元件。
-
系統架構可為點對點或是星狀分佈;若為星狀分佈架構,則僅需1台發射機(OSD481A),搭配光分歧器(optical splitter),可連接16台接收機(OSD483A)。
-
射頻訊號為F type接頭;光纖接頭為SC/APC;警報訊號則為D type 9 pin母座。
-
15dB可調式輸出入位準控制,每次增/減1dB。
-
具"射頻信號狀態" (OSD481A、OSD483A)、"電源" (OSD481A、OSD483A)、"雷射警示"(OSD481A)與"光功率接收狀態"(OSD483A)指示燈。
|
應用與設計
|
光纖種類
|
光電轉換器
|
光波長(nm)
|
傳輸衰減值(dB)
|
傳輸距離(km)
|
發射機
|
接收機
|
Single Mode
|
OSD481A/G1
OSD481A/G2
OSD481A/G3
|
OSD483A
|
1300
|
8
|
20
|
|
產品編號
|
OSD481A/G1 20頻道有線電視發射光電轉換器
OSD481A/G2 40頻道有線電視發射光電轉換器
OSD481A/G3 60頻道有線電視發射光電轉換器
OSD483A 有線電視接收光電轉換器
