LAPP OLFLEX H07BN4-F Torsional Rubber Cable for use in Wind Energy 電力及控制橡膠電纜

5071649

商品編號: LAPP-OLFLEX-H07BN4-F, google, yahoo, alphabet, belden

LAPP OLFLEX H07BN4-F Torsional Rubber Cable for use in Wind Energy 電力及控制橡膠電纜

OLFLEX® H07BN4-F is a single conductor rubber cable designed for torsion applications in the wind industry. Suitable for dry and damp interiors as well as outdoor use.

Recommended Applications:
For mobile use as well as fixed installations such as power cable for the wind energy industry

Application Advantage:
• Torsion resistant up to +/- 150¡/meter
• Abrasion resistant jacket
• Cold flexible down to -15¡C
• Conductor temperature +90¡C
• Flame retardant in acc. with IEC 60332.1 (UL VW-1)

Highly flexible bare copper conductors; rubber base (EPR) insulation; special polychloroprene black jacket

	Minimum Bend Radius:
	for continuous flexing:		6 x cable diameter
	for stationary:		6 x cable diameter
	Max. torsion (twist):		±150°/Meter
	Temperature Range:
	Wind Energy:		-35°C to +90°C
	Flexible:		-15°C to +90°C
	Stationary:		-35°C to +90°C
	Rated Voltage:
	U0/u		300/500V
	U0/u		600/1000V
	Test Voltage:		2500V
	Conductor stranding:		Extra fine wire in acc. to VDE 0295,Cl.6/IEC 288 Cl.6
	Approvals		VDE 0282 Part 12/ HD 22.12

Part Number	Outer Diameter		Approx Weight
Part Number	inches	mm	lbs/mft	kg/km
95 mm2
1600715	0.882	22.4	613	912.0
120 mm2
1600716	0.957	24.3	1001	1490
150 mm2
1600717	1.071	27.2	1260	1875
185 mm2
1600718	1.154	29.3	1472	2190
240 mm2
1600719	1.283	32.6	1949	2900
300 mm2
1600720	1.417	36.0	2285	3400
400 mm2
1600721	1.575	40.0	2957	4400

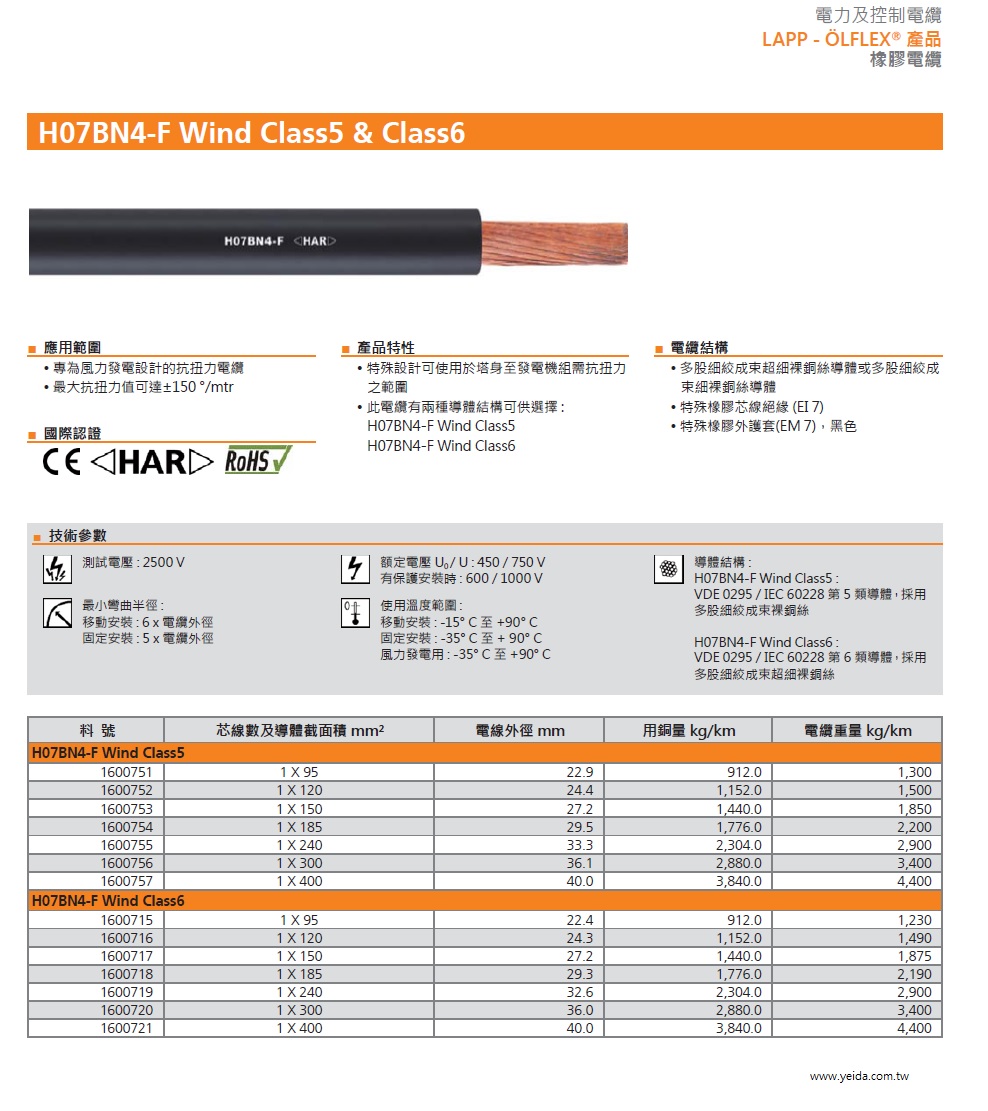

H07BN4-F Wind Class5 & Class6 電力及控制橡膠電纜

■ 應用範圍
• 專為風力發電設計的抗扭力電纜
• 最大抗扭力值可達±150 °/mtr

■ 國際認證 CE, HAR, ROHS

■ 產品特性
• 特殊設計可使用於塔身至發電機組需抗扭力
之範圍
• 此電纜有兩種導體結構可供選擇 :
H07BN4-F Wind Class5
H07BN4-F Wind Class6

■ 電纜結構
• 多股細絞成束超細裸銅絲導體或多股細絞成
束細裸銅絲導體
• 特殊橡膠芯線絕緣 (EI 7)
• 特殊橡膠外護套(EM 7)，黑色

■ 技術參數
額定電壓U0 / U : 450 / 750 V
有保護安裝時: 600 / 1000 V

導體結構 :
H07BN4-F Wind Class5 :
VDE 0295 / IEC 60228 第5 類導體，採用
多股細絞成束裸銅絲

H07BN4-F Wind Class6 :
VDE 0295 / IEC 60228 第6 類導體，採用
多股細絞成束超細裸銅絲

最小彎曲半徑 :
移動安裝: 6 x 電纜外徑
固定安裝: 5 x 電纜外徑

測試電壓: 2500 V

使用溫度範圍：
移動安裝: -15° C 至 +90° C
固定安裝 : -35° C 至 + 90° C
風力發電用: -35° C 至 +90° C
