    ALPHA-Communication and Control (AWG 25+25) 400 V Composite PE, PVC Foil Shielded Pairs and Overall Foil Shield (2芯+1對)鋁箔隔離通信控制電纜線
    看原圖

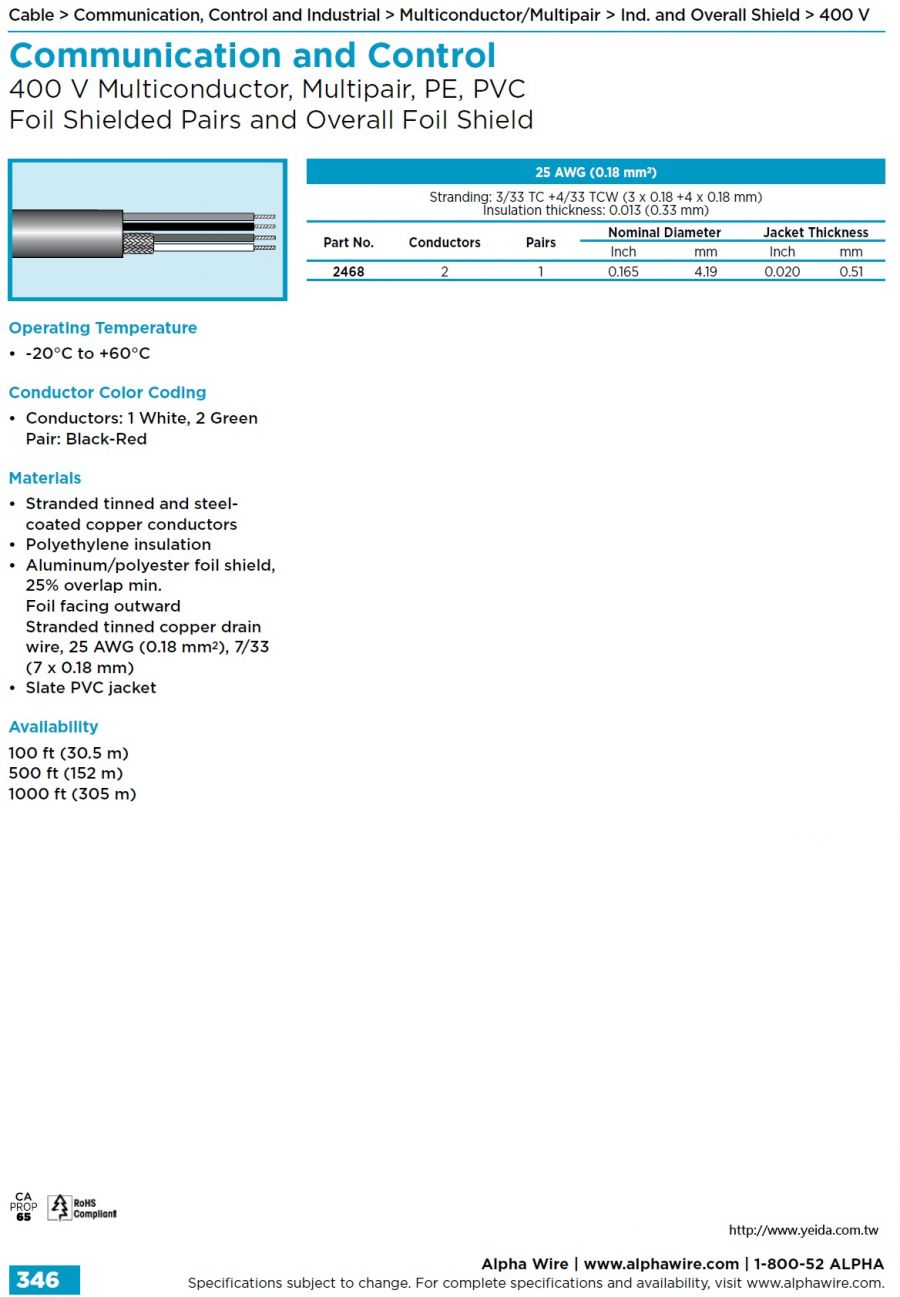

    		ALPHA-2468

    Communication and Control
    400 V Multiconductor, Multipair, PE, PVC
    Foil Shielded Pairs and Overall Foil Shield


    Operating Temperature
    • -20°C to +60°C
    Conductor Color Coding
    • Conductors: 1 White, 2 Green
                             Pair: Black-Red
    Materials
    • Stranded tinned and steelcoated copper conductors
    • Polyethylene insulation
    • Aluminum/polyester foil shield, 25% overlap min. Foil facing outward
         Stranded tinned copper drain wire, 25 AWG (0.18 mm2), 7/33 (7 x 0.18 mm)
    • Slate PVC jacket
    Availability
    100 ft (30.5 m)
    500 ft (152 m)
    1000 ft (305 m)

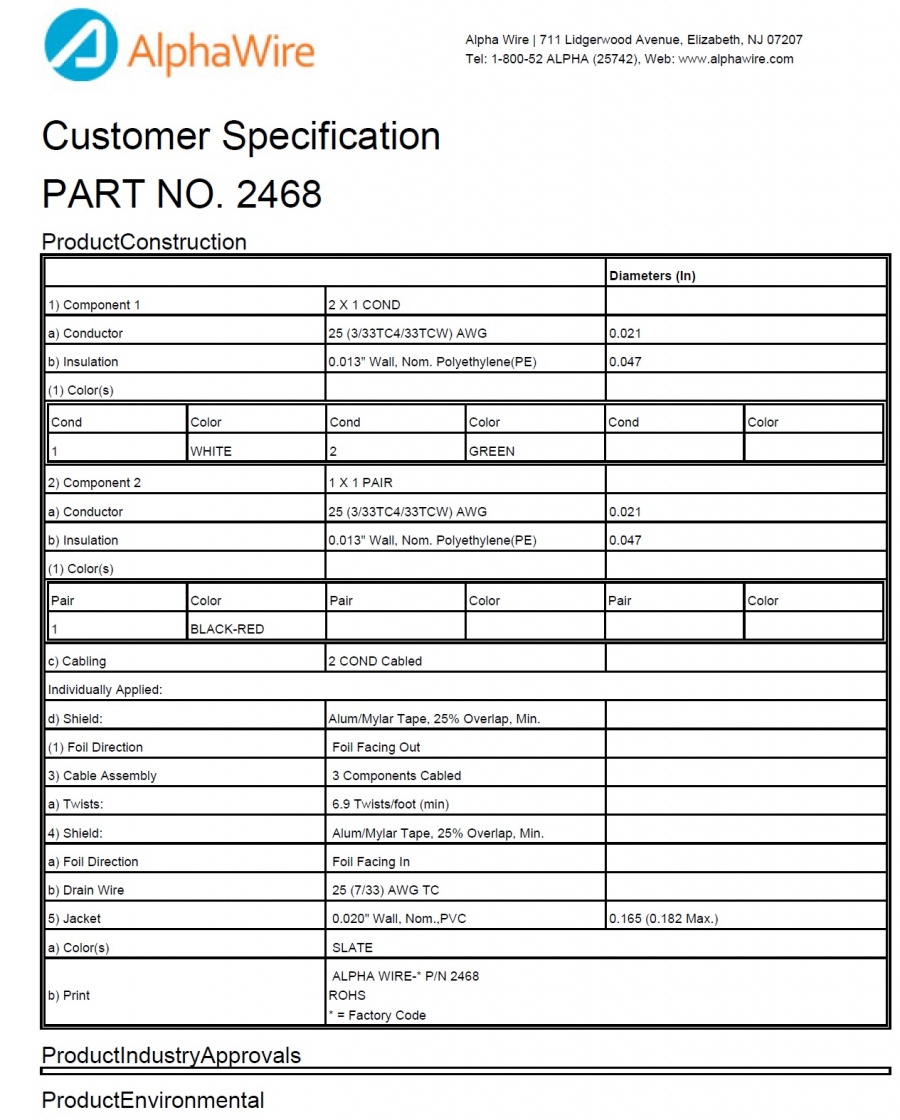

    ProductConstruction
    　 Diameters (In)
    1) Component 1 2 X 1 COND 　
    a) Conductor 25 (3/33TC4/33TCW) AWG 0.021
    b) Insulation 0.013" Wall, Nom. Polyethylene(PE) 0.047
    (1) Color(s) 　 　
    Cond Color Cond Color Cond Color
    1 WHITE 2 GREEN 　 　
    2) Component 2 1 X 1 PAIR 　
    a) Conductor 25 (3/33TC4/33TCW) AWG 0.021
    b) Insulation 0.013" Wall, Nom. Polyethylene(PE) 0.047
    (1) Color(s) 　 　
    Pair Color Pair Color Pair Color
    1 BLACK-RED 　 　 　 　
    c) Cabling 2 COND Cabled 　
    Individually Applied:
    d) Shield: Alum/Mylar Tape, 25% Overlap, Min. 　
    (1) Foil Direction Foil Facing Out 　
    3) Cable Assembly 3 Components Cabled 　
    a) Twists: 6.9 Twists/foot (min) 　
    4) Shield: Alum/Mylar Tape, 25% Overlap, Min. 　
    a) Foil Direction Foil Facing In 　
    b) Drain Wire 25 (7/33) AWG TC 　
    5) Jacket 0.020" Wall, Nom.,PVC 0.165 (0.182 Max.)
    a) Color(s) SLATE
    b) Print ALPHA WIRE-* P/N 2468
    ROHS
    * = Factory Code
    　
    ProductIndustryApprovals
    ProductEnvironmental
    1) EU Directive 2002/95/EC(RoHS):
    　 All materials used in the manufacture of this part are in compliance with EU Directive 2002/95/EU regarding the restriction of use of certain hazardous substances in electrical and electronic equipment. Consult Alpha Wire's web site for compliance Date of Manufacture.
    2) California Proposition 65: The outer surface materials used in the manufacture of this part meet the requirements of California Proposition 65.

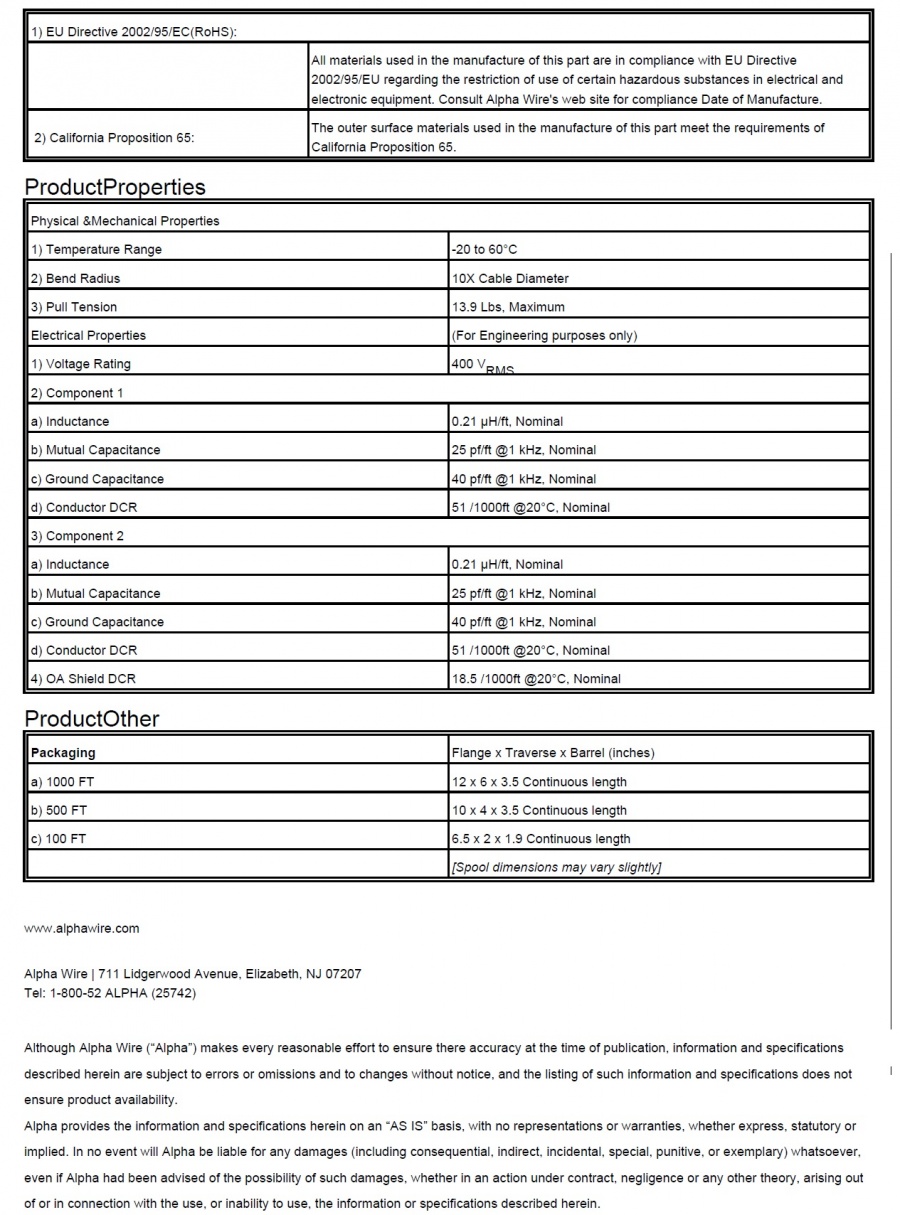

    ProductProperties
    Physical & Mechanical Properties
    1) Temperature Range -20 to 60°C
    2) Bend Radius 10X Cable Diameter
    3) Pull Tension 13.9 Lbs, Maximum
    Electrical Properties (For Engineering purposes only)
    1) Voltage Rating 400 VRMS
    2) Component 1
    a) Inductance 0.21 µH/ft, Nominal
    b) Mutual Capacitance 25 pf/ft @1 kHz, Nominal
    c) Ground Capacitance 40 pf/ft @1 kHz, Nominal
    d) Conductor DCR 51 Ω/1000ft @20°C, Nominal
    3) Component 2
    a) Inductance 0.21 µH/ft, Nominal
    b) Mutual Capacitance 25 pf/ft @1 kHz, Nominal
    c) Ground Capacitance 40 pf/ft @1 kHz, Nominal
    d) Conductor DCR 51 Ω/1000ft @20°C, Nominal
    4) OA Shield DCR 18.5 Ω/1000ft @20°C, Nominal
    ProductOther
    Packaging Flange x Traverse x Barrel (inches)
    a) 1000 FT 12 x 6 x 3.5 Continuous length
    b) 500 FT 10 x 4 x 3.5 Continuous length
    c) 100 FT 6.5 x 2 x 1.9 Continuous length
    　 [Spool dimensions may vary slightly]

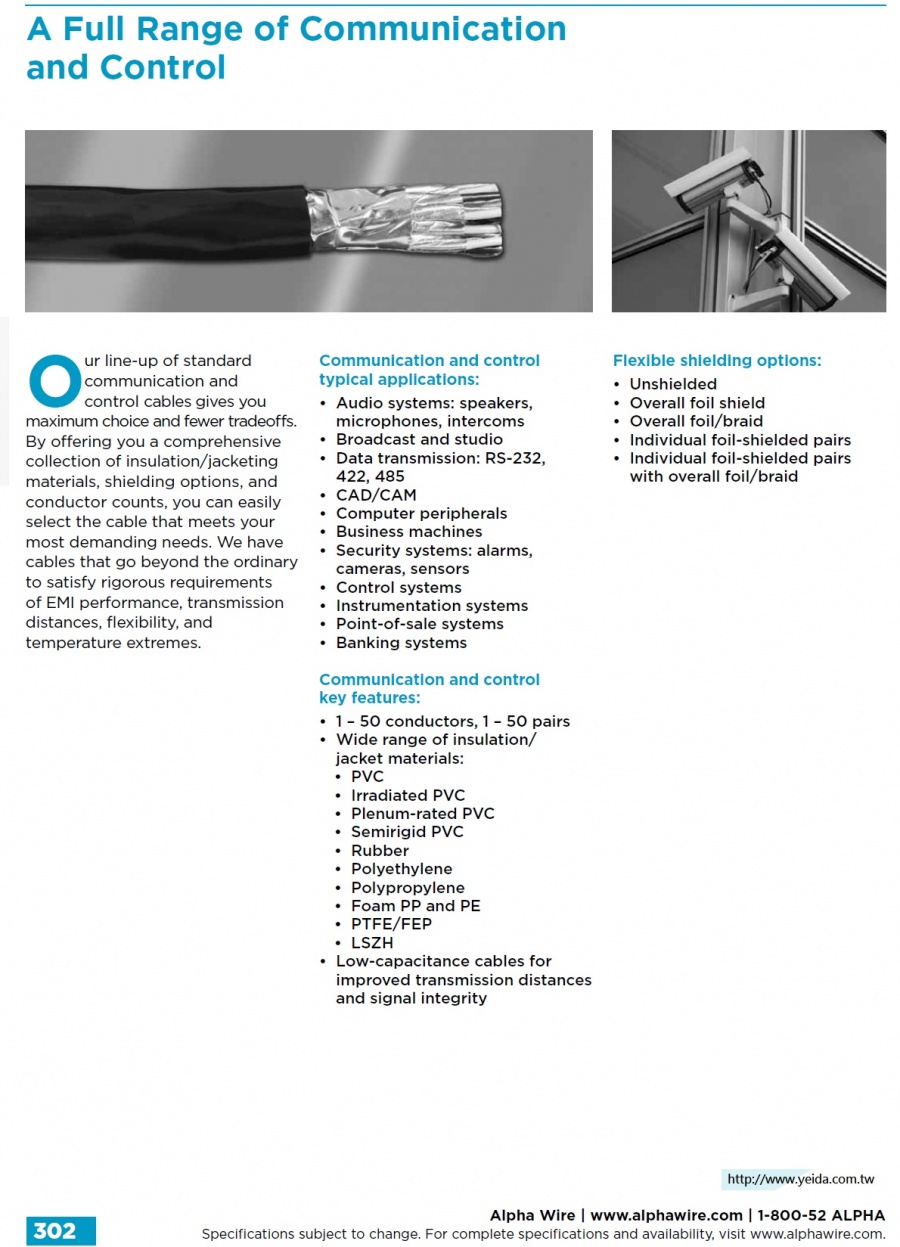

    通信和控制应用，尽在掌握之中

    我们的系列标准通信和控制电缆为您提供最多的选择，减少对要求的妥协。通过为您提供多种的绝缘/护套材料、屏蔽选项和导线数量组合，您可以轻易地选择出满足您最苛刻需求的电缆。我们的电缆性能非凡，能满足电磁干扰、传输距离、柔韧性和温度极限的严格要求。

    通信和控制电缆的典型应用：

    • 音频系统：扬声器、麦克风、对讲机
    • 广播和播音室
    • 数据传输RS-232, 422, 485
    • 计算机辅助设计/计算机辅助制造
    • 计算机外设
    • 商业机器
    • 安防系统：警报器、摄像头、传感器
    • 控制系统
    • 测试仪表系统
    • 销售网点系统
    • 银行系统

    灵活的屏蔽选项：

    • 非屏蔽电缆
    • 整体铝箔屏蔽
    • 整体铝箔/编织屏蔽
    • 单独铝箔屏蔽线对
    • 单独铝箔屏蔽线对，外加整体铝箔/编织屏蔽

    低电容电缆，延长了传输距离，提高了信号完整性。

    符合性证明
    敬启者：
    Alpha Wire 部件号：2468
    2468 ，符合RoHS标准，以 2005/3/1 的生产为开始
    兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。
    危险物质 最大控制值
    铅 按重量计算不得超过0.1% (1000 ppm)
    汞 按重量计算不得超过0.1% (1000 ppm)
    镉 按重量计算不得超过0.01% (100 ppm)
    六价镉 按重量计算不得超过0.1% (1000 ppm)
    聚溴联苯 (PBB) 按重量计算不得超过0.1% (1000 ppm)
    聚溴二苯醚 (PBDE) 　
    台卡二苯醚 按重量计算不得超过0.1% (1000 ppm)
    Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。
    Alpha Wire 公司授权代表签字：
    技术及质保部总监 Dave Watson
