    首頁 > > YFCOD- 小型單軸傳輸器

    		YFCOD-SD-S700VC

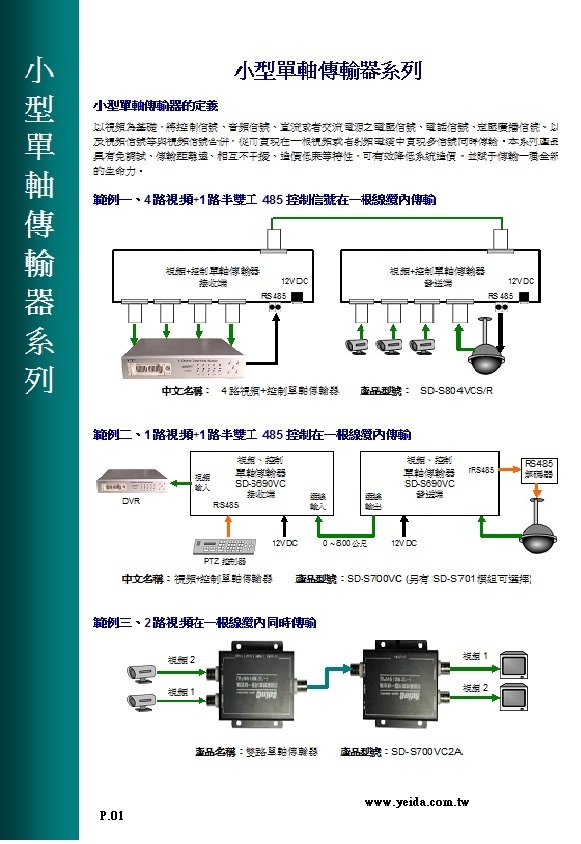

    小型單軸傳輸器的定義
    以視頻為基礎，將控制信號、音頻信號、直流或者交流電源之電壓信號、電話信號、定壓廣播信號、以及視頻信號等與視頻信號合併，從而實現在一根視頻或者射頻電纜中實現多信號同時傳輸。本系列產品具有免調試、傳輸距離遠、相互不干擾、造價低廉等特性，可有效降低系統造價，並賦予傳輸一種全新的生命力。
    　
    SD-S700VC
    1路視頻、控制單軸傳輸器

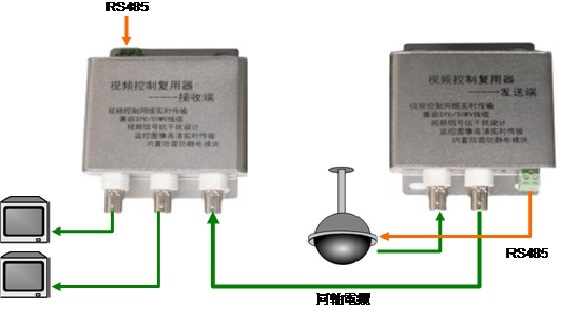

    本套設備可以在一根同軸電纜內同時傳輸1路視頻+1路反向485資料。
    為SD-S690VC升級版本，增加傳輸距離選擇功能及加強RS485驅動能力；另外接收端視頻輸出內置視頻分配器，雙路視頻輸出；增加狀態指示燈。

    　產品簡介
    ● 視頻超強抗干擾
    ● 內置防雷、防靜電模組
    ● 視頻與控制信號 (RS485信號透明傳輸) 在一根同軸電纜內 (可用視頻電纜，也可用射頻電纜) 實現
    ● 傳輸距離遠：75-5同軸電纜可以傳輸800公尺，同時保證圖像達到4級效果，而控制信號可以達到高速球對控制信號的苛求
    ● 防靜電，同時涵蓋隔離電路： 有效保護主控室設備不受外界靜電干擾
    ● 免調試，自適應：只要在傳輸距離範圍內，設備會自動調整自己的指標，從而達到最佳效果

    產品升級記錄
    ● 結構更加合理化，增加固定安裝孔位
    ● 縮小發送端的體積，這樣更加方便安裝
    ● 電源接口升級為直插式，更加方便電源輸入
    ● 增加傳輸距離開關選擇功能，當為near時選擇為0 ~ 300公尺傳輸距離，當far時可選擇距離為200 ~ 700公尺
    ● 設備控制部分繼續沿用以前綠端，增加狀態指示燈 (D-L)
    ● 保留原有的視頻明暗程度調整（V-L）功能
    ● 接收端視頻輸出部分內置視頻分配器，雙路視頻輸出

    產品規格
    視頻信號部分
    視頻輸入/出電平 0.8 ~ 2.0Vp-p
    視頻輸入/出阻抗 75Ω
    線纜阻抗 75Ω
    視頻傳輸帶寬 6.5MHz
    微分增益 (10%-90%APL) < ±2%typ
    微分相位 (10%-90%APL) < ±2%typ
    色/亮時延差 ≦30ns
    圖像清晰度 ≧400線或0-6MHz幅度﹤30%
    電源
    正常工作電壓 12 VDC ±3%
    正常工作電流 ≧120MA (啟動電流≦300MA）
    控制信號
    傳輸速率 0 ~ 2MBps
    傳輸距離 ≦1200公尺
    輸入/輸出信號 單工TX+ A TX- B
    傳輸協議 透明傳輸
    尺寸 75mm * 60mm * 27mm






    型號 傳輸訊號 主要附加功能
    SD-S690VA 1路視頻 + 音頻 抗干擾、防雷、防靜電、自適應
    SD-S690VA+ 1路視頻 + 廣播 抗干擾、防雷、防靜電、自適應
    JY-S690VD 1路視頻 + 電話 抗干擾、防雷、防靜電、自適應
    SD-S700VC 1路視頻 (2路視頻分配器) + 控制 抗干擾、防雷、防靜電、自適應、距離選擇開關
    SD-S700V2A 2路視頻 抗干擾、防雷、防靜電、自適應、距離選擇開關、
    視頻輸入指示燈、單向/反向傳輸
    SD-S700V2N 2路視頻 抗干擾、防雷、防靜電、      、傳輸距離可調、
                  、單向/反向傳輸
    SD-S705VCP 1路視頻 + 控制 + 電源 抗干擾
    SD-S802VCS (2路視頻 + 控制) 或 (3路視頻)
    SD-S803VCS (3路視頻 + 控制) 或 (4路視頻)
    SD-S804VCS 4路視頻 + 控制
