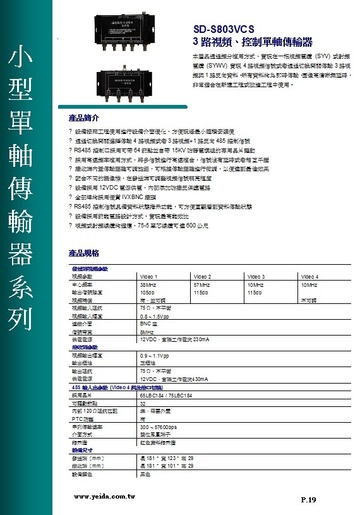

YSD-S803VCS

SD-S803VCS
3路視頻、控制單軸傳輸器
本產品通過頻分複用方式，實現在一根視頻電纜 (SYV) 或射頻電纜 (SYWV) 實現4路視頻信號或者通過切換開關傳輸3路視頻與1路反向資料。所有資料均為即時傳輸，圖像高清晰無延時，非常適合在新建工程或改造工程中使用。
產品簡介
● 設備按照工程使用進行設備介面優化，方便現場最小體積安裝使

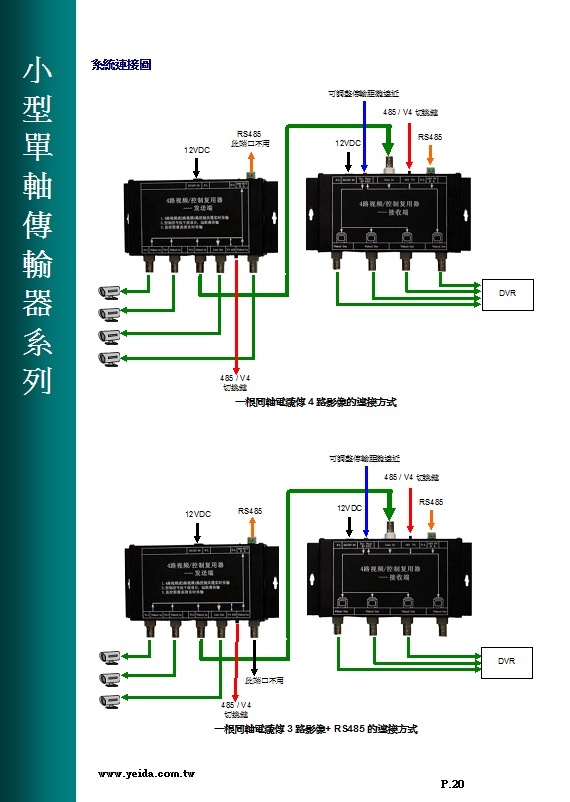

● 通過切換開關選擇傳輸4路視頻或者3路視頻+1路反向485控制信號
● RS485控制口採用可帶64節點並自帶15KV防靜電模組的專用晶片驅動
● 採用高速頻率複用方式，將多信號進行高速複合，信號沒有延時或者相互干擾
● 接收端內置傳輸距離可調旋鈕，可根據傳輸距離進行微調，以便達到最佳效果
● 配合不同的攝像機，在發送端可調整視頻信號明亮程度
● 設備採用12VDC電源供電，內部添加防接反保護電路
● 全部埠均採用優質IVXBNC接頭
● RS485控制信號具備資料狀態指示功能，可方便直觀看到資料傳輸狀態
● 設備採用節能電路設計方式，實現最高能效比
● 視頻或射頻線纜均適應，75-5單芯線纜可達600公尺

產品規格

發送端視頻參數
視頻參數	Video 1	Video 2	Video 3	Video 4
中心頻率	38MHz	57MHz	10MHz	10MHz
輸出信號強度	105db	115db	115db
視頻補償	有，並可調			不可調
視頻輸入阻抗	75Ω、不平衡
視頻輸入幅度	0.8 ~ 1.5Vpp
連接介面	BNC座
信號帶寬	8MHz
供電電源	12VDC，實際工作電流230mA
接收端參數
視頻輸出幅度	0.9 ~ 1.1Vpp
輸出極性	正極性
輸出阻抗	75Ω、不平衡
供電電源	12VDC，實際工作電流430mA
485輸入出參數 (Video 4與此接口切換)
採用晶片	65LBC184 / 75LBC184
可驅動節點	32
內部120Ω阻抗匹配	無，需要外置
PTC防護	有
串列傳輸速率	300 ~ 57600bps
介面方式	雙位鳳凰端子
指示燈	紅色資料指示燈
設備尺寸
發送端（mm）	長181 * 寬123 * 高29
接收端（mm）	長181 * 寬101 * 高29
設備顏色	黑色

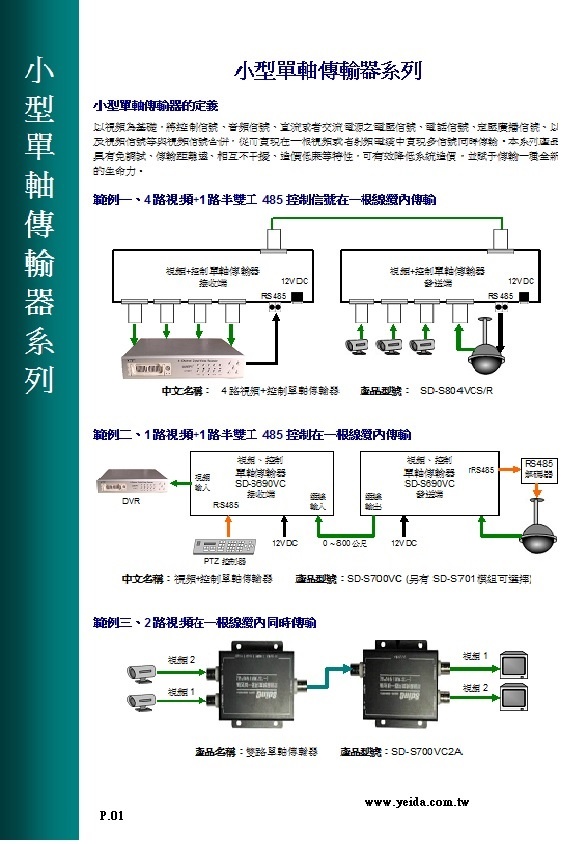

小型單軸傳輸器的定義
以視頻為基礎，將控制信號、音頻信號、直流或者交流電源之電壓信號、電話信號、定壓廣播信號、以及視頻信號等與視頻信號合併，
從而實現在一根視頻或者射頻電纜中實現多信號同時傳輸。本系列產品具有免調試、傳輸距離遠、相互不干擾、造價低廉等特性，
可有效降低系統造價，並賦予傳輸一種全新的生命力。

型號	傳輸訊號	主要附加功能
SD-S690VA	1路視頻 + 音頻	抗干擾、防雷、防靜電、自適應
SD-S690VA+	1路視頻 + 廣播	抗干擾、防雷、防靜電、自適應
JY-S690VD	1路視頻 + 電話	抗干擾、防雷、防靜電、自適應
SD-S700VC	1路視頻 (2路視頻分配器) + 控制	抗干擾、防雷、防靜電、自適應、距離選擇開關
SD-S700V2A	2路視頻	抗干擾、防雷、防靜電、自適應、距離選擇開關、視頻輸入指示燈、單向/反向傳輸
SD-S700V2N	2路視頻	抗干擾、防雷、防靜電、、傳輸距離可調、、單向/反向傳輸
SD-S705VCP	1路視頻 + 控制 + 電源	抗干擾
SD-S802VCS	(2路視頻 + 控制) 或 (3路視頻)
SD-S803VCS	(3路視頻 + 控制) 或 (4路視頻)
SD-S804VCS	4路視頻 + 控制
