    RS485 4Pair, RS-485 Awg 22 x 4P RS-485 4對安全監控, 燈光音響, 遠端儀表電腦控制, 120 歐姆電腦專用電線
    看原圖
    		RS485-4P

    商品編號: RS485-4P

    RS485 4Pair, RS-485 Awg 22 x 4P RS-485 4對    安全監控, 燈光音響, 遠端儀表電腦控制, 120 歐姆電腦專用電線

    Yeida  EIA Industrial RS-485 Cable

    　

    RS-485 data cable is used for multipoint communications: more devices may be connected to a single signal cable - similar to e.g. ETHERNET networks, which use coaxial cable. For 485 the cable can be up to 1200 meters long, and commonly available circuits work at 2.5 MB/s transfer rate.
    宜 大 電 線 有 限 公 司
    　 　 　 　 　 　 　 　 　 　
    台北縣三重市重新路五段639之1號9F   TEL：(02)2995-4668(代表號)　FAX：(02)2278-1798
    　 　 　 　 　 　 　 　 　 　
    http : www.yeida.com.tw　E-mail : yeida.lin@msa.hinet.net
    　 　 　 　 　 　 　 　 　 　

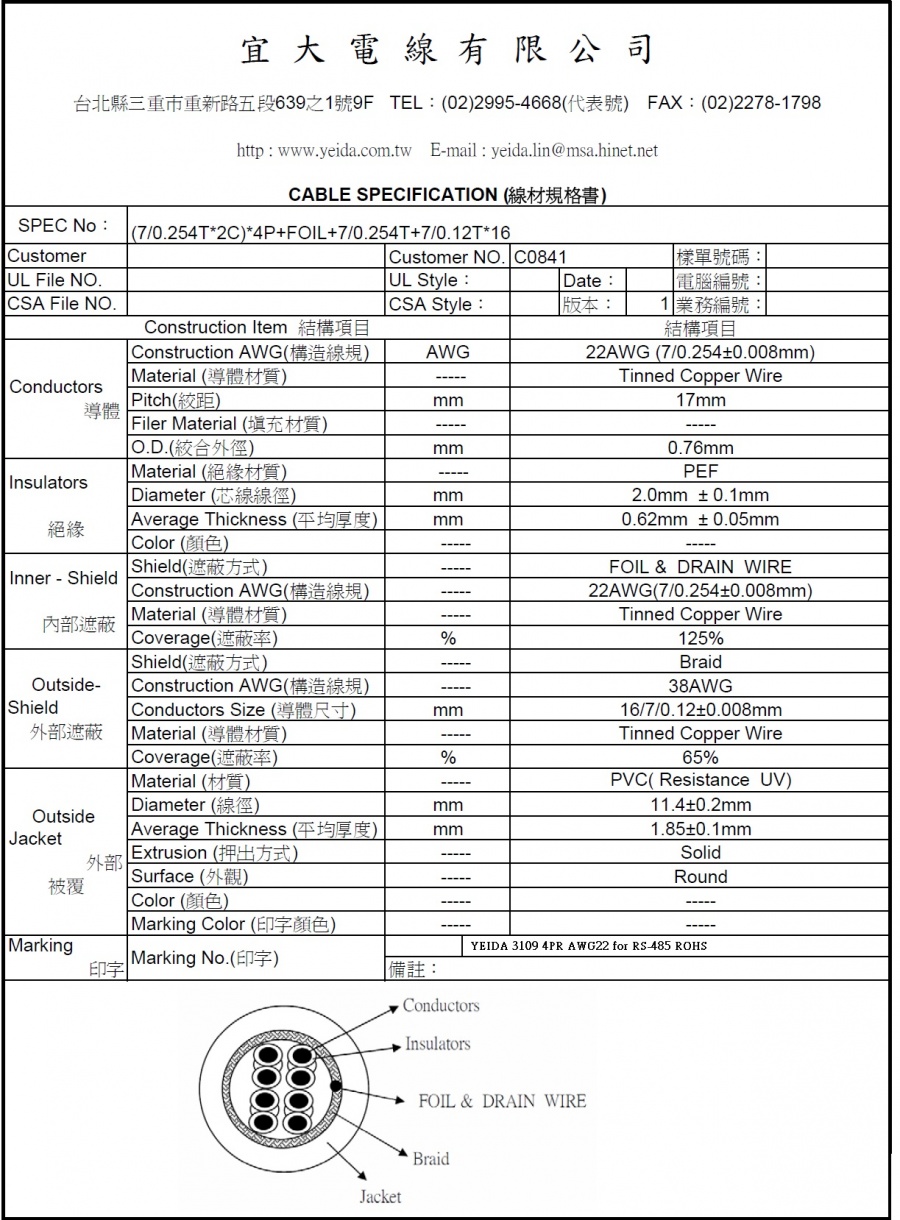

    CABLE SPECIFICATION (線材規格書)
    SPEC No： (7/0.254T*2C)*4P+FOIL+7/0.254T+7/0.12T*16
    Construction Item  結構項目 結構項目
    Conductors                   導體 Construction AWG(構造線規) AWG 22AWG (7/0.254±0.008mm)
    Material (導體材質)  ----- Tinned Copper Wire
    Pitch(絞距) mm 17mm
    Filer Material (填充材質)  ----- -----
    O.D.(絞合外徑) mm 0.76mm
    Insulators                              絕緣 Material (絕緣材質)   ----- PEF
    Diameter (芯線線徑) mm 2.0mm  ± 0.1mm
    Average Thickness (平均厚度) mm 0.62mm  ± 0.05mm
    Color (顏色)    ----- -----
    Inner - Shield                               內部遮蔽 Shield(遮蔽方式)    ----- FOIL &  DRAIN  WIRE
    Construction AWG(構造線規)    ----- 22AWG(7/0.254±0.008mm)
    Material (導體材質)    ----- Tinned Copper Wire
    Coverage(遮蔽率) % 125%
    Outside-Shield             外部遮蔽 Shield(遮蔽方式)    ----- Braid
    Construction AWG(構造線規)    ----- 38AWG
    Conductors Size (導體尺寸) mm 16/7/0.12±0.008mm
    Material (導體材質)    ----- Tinned Copper Wire
    Coverage(遮蔽率) % 65%
    Outside Jacket                            外部被覆 Material (材質)    ----- PVC( Resistance  UV)
    Diameter (線徑) mm 11.4±0.2mm
    Average Thickness (平均厚度) mm 1.85±0.1mm
    Extrusion (押出方式)    ----- Solid
    Surface (外觀)    ----- Round
    Color (顏色)    ----- -----
    Marking Color (印字顏色)    ----- -----
    Marking                           印字 Marking No.(印字) 　 　
    備註：
    　

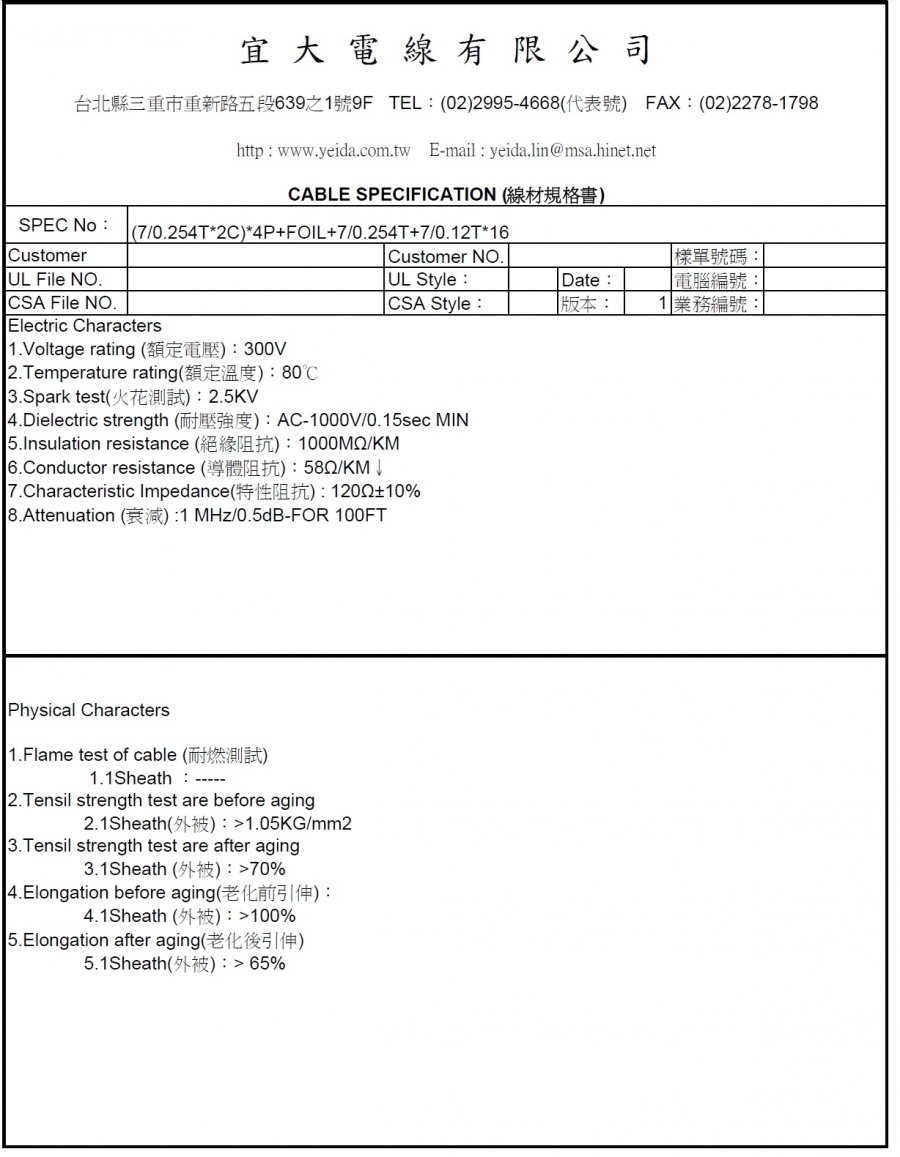

    Electric Characters

    		 　 　 　 　 　 　 　 　
    1.Voltage rating (額定電壓)：300V 　 　 　 　 　 　 　 　
    2.Temperature rating(額定溫度)：80℃ 　 　 　 　 　 　 　 　
    3.Spark test(火花測試)：2.5KV 　 　 　 　 　 　
