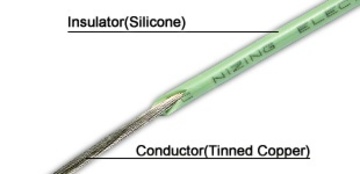

    PSE3323 Silicone Wire / シリコーンワイアー 矽橡膠電線, 300V/600V, -60度 到 +200度
    看原圖
    		IDA-PSE3323

    商品編號: IDA-PSE3323

    PSE 3323 Silicone Wire / シリコーンワイアー 矽橡膠電線, 300V/600V, -60度 到 +200度


    Product Application

    • The wire can be used in various thermal places ranging from household appliances, lighting devices, industrial machines, to high-temperature furance.

    　

    TECHNICAL DATA

    • Nominal voltage: 300V/600V
    • Temperature range: -60oC ~ +200 oC
    • O.D. Tolerance: ±0.1m~±0.15mm
    • Testing voltage: 1500V/2000V
    • Conductor: Tinned Copper
    • Insulator: Silicone
    • Braid Colours: White Blue Red Black Brown Yellow Green Yellow Green
    Specifications

    　
    Conductor Insulator Electrical characters
    Nominal cross section
    Area m㎡    		 Composition
    No. x mm    		 Outside Diameter
    mm    		 Jacket Thick mm Overall
    Diameter
    mm    		 Intense maxl.
    170℃-AMP    		 Maximum Resistance at 20℃ ohm/km
    1.25 50 x 0.18 1.47 1.10 3.67 12 15.3
    1.50 28 x 0.26 1.64 1.10 3.84 14.5 12.7
    2.00 37 x 0.26 1.90 1.10 4.1 17 9.8
    2.50 47 x 0.26 2.12 1.10 4.32 20 9.1
    3.00 57 x 0.32 2.28 1.10 4.48 21.5 8.47
    3.50 43 x 0.32 2.48 1.10 4.68 23 7.25
    4.00 50 x 0.32 2.61 1.10 4.81 28 5.9
    5.50 34 x 0.45 3.05 1.10 5.25 35 3.8
    6.00 37 x 0.45 3.20 1.10 5.40 40 3.5
    8.00 50 x 0.45 3.68 1.10 5.88 55 2.2

    keyword: PSE3323, Silicone Wire,  シリコーンワイアー, 矽橡膠電線, JET5972-11001-1001
