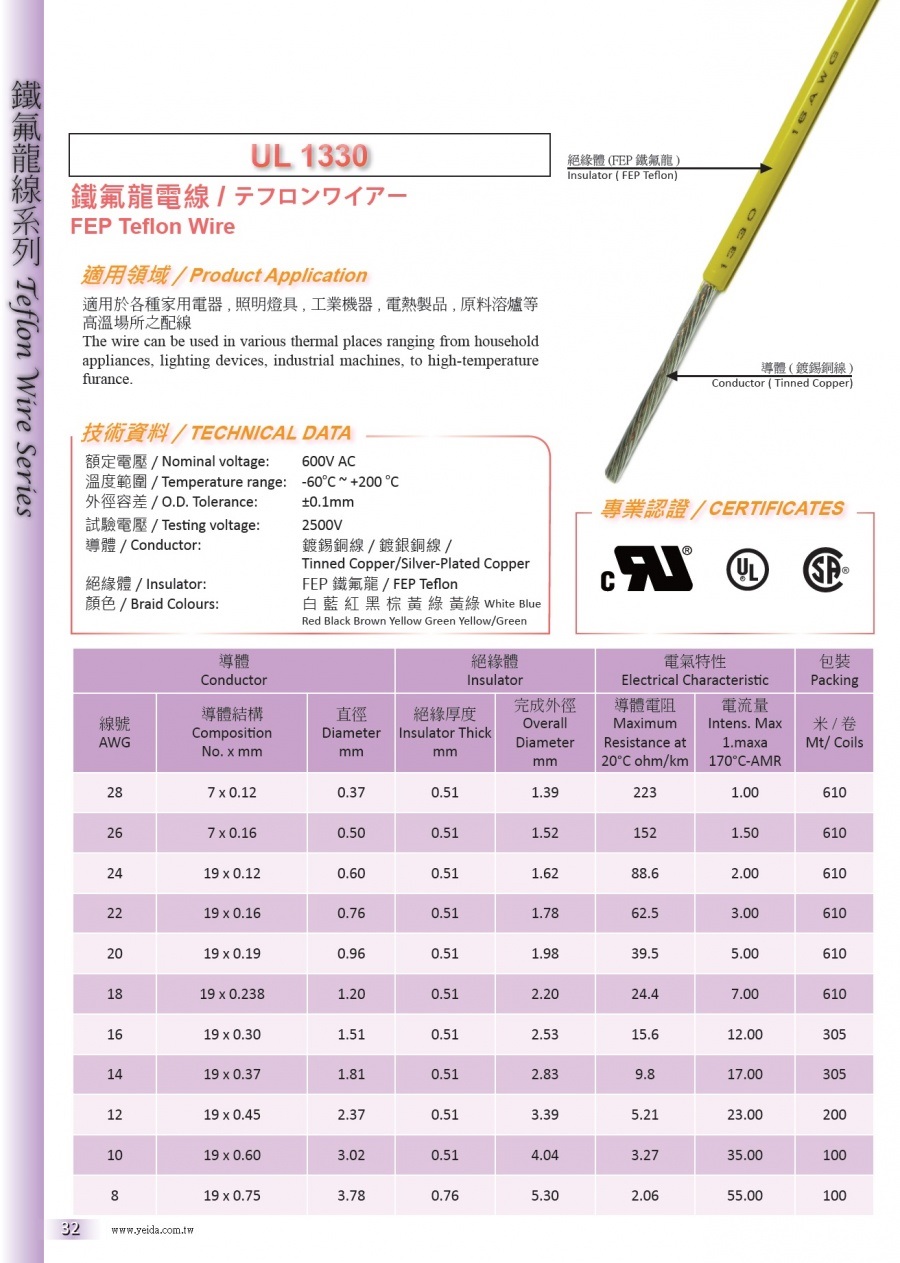

    UL 1330 FEP Teflon Wire / テフロンワイアー -60℃ ~ +200℃ 600V
    看原圖
    		IDA-UL1330



    商品編號: IDA-UL1330

    UL 1330 FEP Teflon Wire / テフロンワイアー -60℃ ~ +200℃ 600V


    UL1330

    Product Application

    • The wire can be used in various thermal places ranging from household appliances, lighting devices, industrial machines, to high-temperature furance.

    TECHNICAL DATA

    • Nominal voltage: 600V
    • Temperature range: -60oC ~ +200 oC
      　
    • O.D. Tolerance: ±0.1mm
    • Testing voltage: 2500V
    • Conductor: Tinned Copper/Silver-Plated Copper
    • Insulator: FEP Teflon
    • Braid Colours: White Blue Red Black Brown Yellow Green Yellow Green
      UL1330 Specifications

      　
      Conductor Insulator Electrical Characteristic Packing
      AWG Composition
      No. x mm      		 Diameter mm Insulator Thick
      mm      		 Overall Diameter
      mm      		 Maximum Resistance at 20℃ ohm/km Intens. Max 1.maxa 170℃-AMR Mt/ Coils
      28 7 x 0.12 0.37 0.51 1.39 223 1.0 610
      26 7 x 0.16 0.50 0.51 1.52 152 1.5 610
      24 19 x 0.12 0.60 0.51 1.62 88.6 2.0 610
      22 19 x 0.16 0.76 0.51 1.78 62.5 3.0 610
      20 19 x 0.19 0.96 0.51 1.98 39.5 5.0 610
      18 19 x 0.235 1.18 0.51 2.20 24.4 7.0 610
      16 19 x 0.29 1.51 0.51 2.53 15.6 12.0 305
      14 19 x 0.37 1.81 0.51 2.83 9.8 17.0 305
      12 19 x 0.46 2.37 0.51 3.39 5.21 23.0 200
      10 19 x 0.60 3.02 0.51 4.04 3.27 35.0 200
