ALPHA-2212C PVC-PVC Awg22 x 2Pair 150V FOIL Shielding CA Prop 65, CSA CMG, FT4, UL 2576, CM, VW/1 對型鋁箔隔離通信和控制电缆

ProductConstruction

Diameters (In)

1) Component 1

2 X 1 PAIR

a) Conductor

22 (7/30) AWG TC

0.030

b) Insulation

0.010" Wall, Nom. PVC

0.050

(1) Color Code

Alpha Wire Color Code A

Pair	Color	Pair	Color	Pair	Color
1	BLACK-RED	2	BLACK-WHITE

c) Pair

2/Cond Cabled Together

(1) Twists:

8.0 Twists/foot (min)

2) Cable Assembly

2 Components Cabled

a) Twists:

4.8 Twists/foot (min)

3) Shield:

Alum/Mylar Tape, 25% Overlap, Min.

a) Foil Direction

Foil Facing Out

b) Drain Wire

22 (7/30) AWG TC

4) Jacket

0.032" Wall, Nom.,PVC

0.232 (0.245 Max.)

a) Color(s)

SLATE

b) Print

ALPHA WIRE-* P/N 2212C 2PR 22 AWG
SHIELDED 75C (UL) TYPE CM OR AWM 2576 --- LLXXXXXX
CSA TYPE CMG FT4 ROHS
* = Factory Code
[Note: Product may have c(UL) or CSA markings depending upon plant of manufacture.]

ProductIndustryApprovals

ProductEnvironmental

ProductProperties

Physical & Mechanical Properties
1) Temperature Range	-20 to 80°C
2) Bend Radius	10X Cable Diameter
3) Pull Tension	27 Lbs, Maximum
Electrical Properties	(For Engineering purposes only)
1) Voltage Rating	150 V_RMS
2) Mutual Capacitance	44 pf/ft @1 kHz, Nominal
3) Ground Capacitance	79 pf/ft @1 kHz, Nominal
4) Characteristic Impedance	48 Ω
5) Inductance	0.18 µH/ft, Nominal
6) Conductor DCR	16.5 Ω/1000ft @20°C, Nominal
7) OA Shield DCR	11.7 Ω/1000ft @20°C, Nominal

ProductOther

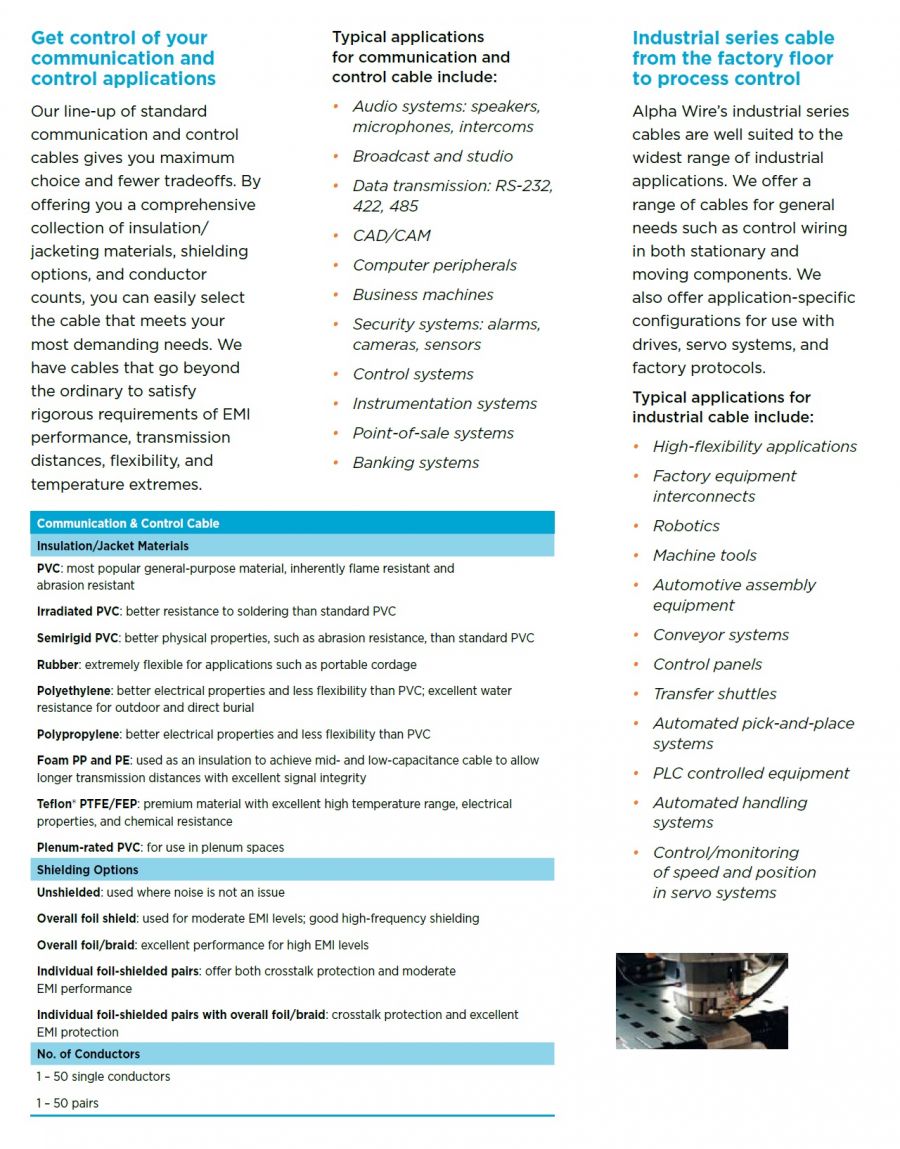

通信和控制应用，尽在掌握之中

我们的系列标准通信和控制电缆为您提供最多的选择，减少对要求的妥协。通过为您提供多种的绝缘/护套材料、屏蔽选项和导线数量组合，您可以轻易地选择出满足您最苛刻需求的电缆。我们的电缆性能非凡，能满足电磁干扰、传输距离、柔韧性和温度极限的严格要求。

通信和控制电缆的典型应用：

音频系统：扬声器、麦克风、对讲机
广播和播音室
数据传输RS-232, 422, 485
计算机辅助设计/计算机辅助制造
计算机外设
商业机器
安防系统：警报器、摄像头、传感器
控制系统
测试仪表系统
销售网点系统
银行系统

灵活的屏蔽选项：

非屏蔽电缆
整体铝箔屏蔽
整体铝箔/编织屏蔽
单独铝箔屏蔽线对
单独铝箔屏蔽线对，外加整体铝箔/编织屏蔽

低电容电缆，延长了传输距离，提高了信号完整性。

符合性证明

敬启者：

Alpha Wire 部件号：2212C

2212C ，符合RoHS标准，以 2005/8/1 的生产为开始

兹通过本文件证明上述 Alpha 部件号的产品系根据欧洲议会和欧洲理事会2003年1月27日第2002/95/EC号关于在电气电子设备中限制使用某些有害物质的指令（即RoHS指令）而制造。关于所述指令的具体定义和范围，请参见所述指令。对该产品的RoHS符合性不需任何豁免。

危险物质	最大控制值
铅	按重量计算不得超过0.1% (1000 ppm)
汞	按重量计算不得超过0.1% (1000 ppm)
镉	按重量计算不得超过0.01% (100 ppm)
六价镉	按重量计算不得超过0.1% (1000 ppm)
聚溴联苯 (PBB)	按重量计算不得超过0.1% (1000 ppm)
聚溴二苯醚 (PBDE)
台卡二苯醚	按重量计算不得超过0.1% (1000 ppm)

Alpha Wire 公司已阅读本文件，并谨在此声明本文件所含信息及披露的数据在本文件发布时均准 确无误。本文件所含信息仅作为一般指南，适用于产品本身或产品组成部分的安全处理、贮存及其它操作。本文件不应被视为任何保证或质量规范。法规信息仅供参考。对于法律、法规的适用性，由产品用户根据各自的产品用途自行确定。

Alpha Wire 公司授权代表签字：

技术及质保部总监 Dave Watson
