    YFCOD-VPCS 6000視頻人流統計系統 (VPCS : Video People Counting System)
    看原圖
    YFCOD-VPCS-6000


    YFCod VPCS 6000視頻人流統計系統 (VPCS : Video People Counting System) 採用最新的模組化設計概念,將人流統計、影像監控、I/O報警控制與網路集中監控管理等功能集中於同一套系統中,可以完整的提供即時影像警戒與人員進出統計功能。
    攝影機採用由上而下拍攝方式,可以有效地分隔出個別的人頭,可以避免採用斜拍方式,在人流擁擠狀況下,人與人影像重迭無法區分,嚴重影響計數的正確性。

    產品特性
    ■ 模組化設計:將系統分為人流統計、影像監控、I/O報警控制與網路集中監控管理等功能
    ■ 採用先進的進行影像分析技術
    ■ 設置簡易
    ■ 提供即時影像監控與錄影存證
    ■ 提供遠端影像集中監控管理

    應用情境
    ■ 大量人潮:可偵測5~6人並排同時通過,適用於公共場所,如捷運、百貨公司、遊樂區、展覽會等大量人潮的場所
    ■ 門禁管理:因為本產品辨識度高,可及閘禁整合,提供尾隨偵測,或是金庫等重要門禁必須二人同時進出等之應用
    ■ 自動通關:在自動通關系統,必須確定只有一人在閘門內進行通關手續,旅客戴帽、背背包或是拖拉行李,不會成誤判
    ■ 客運車乘客上下車:此應用情境與一般建物內通道有很大差異,且易受外在光源干擾。因此針對此特殊情境,開發專用的演算法




    功能介紹
    人流統計分析模組 (IVS1002)
    ■ 採用先進的進行影像分析技術
    ■ 可偵測5~6人並排同時通過
    ■ 可以有效地分隔出個別的人頭
    即時影像監控模組 (DVR6400)
    ■ 提供強大的多工能力,可以同時進行即時影音監看、錄影、重播、與遠端影音監看
    ■ 提供高清晰30fps@D1(704x480) 解析度即時影像
    ■ 多視頻輸入,可以提供16、32、48、64路視頻輸入
    ■ 提供多螢幕監控能力,可以在一台DVR6400主機上提供1 ~ 4個影像監視顯示幕輸出。(選配)
    ■ 提供1、4、6、9、16、25、36、49、64分割畫面監看
    ■ 在1、4、6、9、16分割畫面時,可以執行自動跳臺輪巡功能
    ■ 可顯示或隱藏特定攝影機的監看影像,但不影響其錄影功能。並可依不同使用者授權其可監看的攝影機影像
    ■ 可個別調整攝影機的亮度、對比度、飽合度及色彩
    ■ 提供影像遮罩功能,可依需要遮蔽部分影像。每個攝影機可以設定1 ~ 8個遮罩區。並且可以設定在錄影時將遮罩區嵌入或不嵌入錄影檔案
    ■ 可對每支攝影機建立一個設備資料說明文件,方便日後查詢或供遠端監控者瞭解此設備
    ■ 採用先進的H.264影像壓縮技術,高壓縮比
    ■ 每個影像通道可以產生二個獨立的H.264影像壓縮碼流。此二個獨立的H.264影像壓縮碼流可以個別調整速率、畫質與GOP(Group of Picture)值,互不相影響。一個影像碼流作為本地錄影,另一個碼流作為遠端監控用。
    ■ 可設定以採用單影像碼流或雙影像碼流工作。在雙影像碼流下工作時,遠端監控者可直接調整影像傳輸速度與畫質,不會影響DVR主機上的錄影速度與畫質。
    ■ 提供單影像碼流錄影模式與雙影像碼流錄影模式:
    在CIF解析度(352x240)下:
    單、雙碼流模式錄影速度:480fps@16路、960fps@32路、1440fps@48路、19200fps@64路
    在D1解析度(704x480)下:
    單碼流模式的錄影速度:240fps@16路、480fps@32路、720fps@48路、960fps@64路
    雙碼流模式的錄影速度:120fps@16路、240fps@32路、360fps@48路、480fps@64路
    ■ 可以在遠端調整影像傳輸的速度與品質
    ■ 提供手動全時錄影、自動全時錄影、預約錄影、影像移動偵測錄影、感應器觸發錄影
    ■ 提供迴圈錄影功能
    ■ 影像錄影檔為AVI檔案格式,可以直接給一般標準播放軟體重播
    ■ 可以自訂錄影檔案的錄影時間長度
    ■ 可同時啟動或關閉全部或個別攝影機的錄影工作
    ■ 提供錄影資料流程量趨勢圖,便於評估影像資流量的狀況
    ■ 于錄影中,可隨時並立即調閱正在錄製的影像檔案,並顯示在一個浮動可拖曳的獨立視窗中,讓使用者可同時監看現場影像
    ■ 於監看、錄影、和播放狀態下可立即拍取照片
    ■ 提供1 ~ 16路影像同時重播能力
    ■ 具有快進、連續快進、快退、暫停、單格前進及單格後退等功能,也可前後拖動播放游標捲軸與調整播放速度。可選擇全部影像一起控制,或是個別影像獨立控制
    ■ 可以在重播影像時設定檢測區域。如果此檢測區域沒有影像變化的話,重播程式會以高速播放影片,等播放到此檢測區有影像變化時,程式會恢復到正常速度播放
    ■ 配合RS232/485轉換器,透過標準雙絞線,可直接控制雲台或高速球型攝影機。(選配)
    ■ 配合RS232/485轉換器,系統可以使用外部的感應器 (如紅外線感應器、熱感應器、震動感應器、磁簧開關等等) 對環境作監控,也可配合輸出控制器控制外部設備。(選配)
    ■ 發生警報事件時可啟動錄影、放大影像、拍照、播放特定報警聲(每一個攝影機或感應器可有專屬的報警聲)、啟動或關閉多路外部設備 (可任意指定)
    ■ 發生警報事件時,可同時通知多個FCode CMS遠端監控主機,同時自動將多路指定的攝影機的影像傳送到遠端監控主機顯示,也可要求遠端監控主機播放不同的警報聲。也可警報訊息同時傳送到多個email報警
    ■ 可以及時顯示人員進出資料,並傳送人員數目給外部設備
    ■ 提供人員數量監控警戒:可以設置人員數量警戒值,當人員數目超出警戒值時,可執行警報動作,如執行錄影、拍照、播放警報聲、通知外部設備、主動通知遠方的FCode CMS主機、傳送現場影像到FCode CMS、要求FCode CMS主機播放警報聲
    ■ 提供完整的系統資料,包括:系統硬碟訊息、系統登入記錄、報警記錄及系統操作記錄
    ■ 提供電子地圖,方便使用者瞭解並操控整個監控網路。
    ■ 可以對不同的用戶規劃不同的本地與遠端功能授權,以限制其對系統的操作,並可分開限制其在本地和遠端時可允許監看的攝影機
    ■ DVR6400主機工作時,不須關閉程式,可以隨時更換登錄用戶,方便監控人員輪班工作
    ■ DVR6400主機啟動後,可以自動與FCode伺服器聯機
    ■ 可設定使用者無法切換至Windows桌面
    ■ 選配FCode CMS (中央監控軟體) 可建置大型閉路電視系統
    ■ 可透過網路即時查詢DVR6400主機的設備資訊,如:CPU使用率、記憶體使用率、硬碟使用率、外接I/O控制器安裝狀況、和攝影機的工作狀況與遠端監看人數
    I/O控制模組
    此I/O控制器負責監控外部設備
    ■ 每台提供8警報輸入埠 (Di)
    ■ 每台提供8警報輸出埠 (Do)
    ■ 提供RS485通訊埠與DVR6400主機通訊
    ■ 可以依需要架設適當數量的I/O控制器
    ■ 一台DVR6400主機可以管理64台I/O控制器
    視頻串流伺服器模組 (FCode Server)
    當DVR6400主機上網時,會自動聯機到網路管理模組,將其設備資訊傳給網路管理模組,以提供即時監控模組使用,其功能有:
    ■ 此模組可以安裝在一台電腦獨立運行,也可以安裝在FCode DVR錄影主機或FCode CMS主機上運行
    ■ 集中管理本系統的設備聯機資訊,方便遠端用戶聯機到每台DVR6400主機
    ■ 網路頻寬規劃:須能對視頻監控系統所使用的資料頻寬做流量設置
    ■ 自動啟動Web Browser,節省Web Browser設置的麻煩
    ■ 當FCode CMS主機和遠端IE用戶登錄到視頻串流伺服器時,FCode Server伺服器須能自動將每當前在連結在視頻監控網路上的DVR6400主機的資訊傳給各個登錄在視頻串流伺服器上的FCode CMS主機和遠端IE流覽器用戶,各類遠端使用者不需要再去設定網路聯機表
    ■ 隨時將當前登錄在上視頻串流伺服器的DVR6400主機的設備資訊自動傳給各個FCode CMS主機和遠端IE流覽器用戶
    ■ 用戶聯機位址管理:視頻串流伺服器須能允許FCode CMS主機和遠端IE流覽器用戶只能從特定的IP位址與其聯機
    ■ 視頻串流伺服器能將指定的DVR6400主機隱藏起來,在FCode CMS主機和遠端IE流覽器用戶的網路聯機表上不顯示出來。只有獲得授權的用戶能在網路聯機表上看到被隱藏的DVR6400主機。
    ■ 能調閱、列印、與輸出聯機歷史紀錄。並能設置聯機歷史紀錄的保存天數。
    即時監控模組 (FCode CMS)
    ■ 此模組可以安裝在一台電腦獨立運行,也可以安裝在DVR6400主機上運行
    ■ 提供1 ~ 64分割視窗 (提供1、4、9、16、25、36、49、64、分割窗口)
    ■ 可以在排即時監看介面、電子地圖介面在不同的螢幕上顯示
    ■ 可以任意安排攝影機在分割視窗顯示的位置
    ■ 提供聯機樹狀圖,圖上的設備圖示會依工作狀態顯示不同顏色,方便用戶快速瞭解所有設備的現狀
    ■ 即時監看、監聽遠程現場,並可做雙向通話
    ■ 提供群組功能。使用者可以設定不限數目的群組,方便切換使用
    ■ 提供群組輪巡功能。可以從設好的群組中,安排好要輪流監看的群組與每個群組停留的時間 (停留時間可任意設置),進行自動切換群組做遠端監看。並允許可以設置不限數量的群組輪巡
    ■ 即時顯示影像串流流量,方便管理網路頻寬
    ■ 可直接下載、播放存於各DVR6400錄影主機的錄影檔案
    ■ 可同時重播16路影像
    ■ 與重播錄影檔時,提供前進、後退、暫停、步進、步退等操作功能
    ■ 可於即時監看和影像重播時進行拍照
    ■ 可調閱各DVR6400主機的系統記錄和警報記錄
    ■ 接收遠方傳來的警報事件訊息後,可以記錄在警報事件記錄簿內、顯示現場影像在警報視窗上、播放警報聲
    ■ 提供無限制層數架構電子地圖,每個設備的圖示用不同的顏色表示不同的工作狀態,方便用戶快速瞭解所有設備的現狀
    ■ 可直接點擊電子地圖上的攝影機圖示調出現場影像,也可在地圖上直接控制輸出入埠的控制
    ■ 在即時監看視窗上提供PTZ控制介面,可以使用滑鼠在介面上直接操控PTZ各項功能

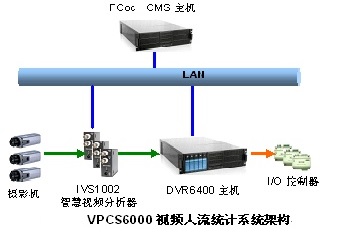

    系統硬體配置

    項 目 設備 說明
    影像人流統計分析模組 IVS1002 一台IVS1002分析一路攝影機影像
    I/O控制模組 PT-811M 8-Di / 8-Do控制器
    即時影像監控模組 DVR6416、DVR6432、DVR6448、DVR6464 可接16、32、48、64支攝影機
    視頻串流伺服器模組 FCode Server 視頻串流伺服器管理軟體
    即時監控模組 FCode CMS 遠端視頻監控主機
