簡介
FCode VSAS 6000像訊號檢測系統 (VSAS : Video Signal Analysis System) 採用最新的模組化設計概念,將影像訊號檢測、影像監控、I/O報警控制與網路集中監控管理等功能集中於同一套系統中,可以完整的提供影像訊號檢測與即時影像監控功能。
本系統採用領先業界的自調適 (Self-adaptive) 影像分析技術,能根據環境狀況,自行調整工作參數,只需安裝好系統後,就可開始不分白天與黑夜,全時不間斷執行影像訊號檢測工作。
本系統適用於檢測類比影像攝影機的訊號,由於採用自動視頻訊號檢測機制,特別適合用在於攝影機數量眾多的系統上,可以大幅減少人員檢查時間,並且可以即時通報故障攝影機,提高視頻監控系統的運轉率。同時很容易嵌舊有系統內,不需要大幅修改舊有系統架構,是類比視頻監控系統的最佳輔助系統。
本系統也提供遠端集中管理系統,可以透過網路集遠端各個分控中心的攝影機訊號狀況,即時瞭解遠端的攝影機的工作狀況,進一步縮短維修人員的反應時間,減少維護費用。
產品特性
■ 模組化設計,將系統分為影像訊號檢測、影像監控、I/O報警控制與網路集中監控管理等功能
■ 採用領先業界的自調適 (Self-adaptive) 影像分析技術,能根據環境的當時狀況,自行調整工作參數,進行影像訊號分析
■ 可以在白天與夜晚工作,不需要配置不同影像分析參數
■ 提供多種攝影機訊號問題檢測
■ 提供多種攝影機訊號故障本地報警機制
■ 提供多種攝影機訊號故障遠端報警機制
■ 提供即時影像監控與錄影存證
■ 提供遠端影像集中監控管理
■ 提供攝影機訊號檢測報告
功能介紹
影像訊號檢測模組 (IVS1004)
■ 採用自調適 (Self-adaptive) 影像分析技術,只須接入影像,即可自動工作,免除影像分析參數設置
■ 可在白天與夜晚工作,不需要配置不同影像分析參數
■ 攝影機影像訊號檢測功能包括攝影機被移動、模糊、噴漆、遮蔽、訊號消失皆可被偵測
■ 閃爍警報機制:利用OSD功能在輸出影像產生閃爍訊號,其位置、大小以及閃爍時間皆可任意調整
■ 當發生入侵警報時,可以提供本地與遠端報警
即時影像監控模組 (DVR6400)
■ 提供強大的多工能力,可以同時進行即時影音監看、錄影、重播、與遠端影音監看
■ 提供高清晰30fps@D1(704x480) 解析度即時影像
■ 多視頻輸入,可以提供16、32、48、64路視頻輸入
■ 提供多螢幕監控能力,可以在一台DVR6400主機上提供1 ~ 4個影像監視顯示幕輸出。(選配)
■ 提供1、4、6、9、16、25、36、49、64分割畫面監看
■ 在1、4、6、9、16分割畫面時,可以執行自動跳臺輪巡功能
■ 可顯示或隱藏特定攝影機的監看影像,但不影響其錄影功能。並可依不同使用者授權其可監看的攝影機影像
■ 可個別調整攝影機的亮度、對比度、飽合度及色彩
■ 提供影像遮罩功能,可依需要遮蔽部分影像。每個攝影機可以設定1 ~ 8個遮罩區。並且可以設定在錄影時將遮罩區嵌入或不嵌入錄影檔案
■ 可對每支攝影機與IVS1004影像入侵分析模組建立一個設備資料說明文件,方便日後查詢或供遠端監控者瞭解此設備。並可在遠方查詢此資料檔案
■ 採用先進的H.264影像壓縮技術,高壓縮比
■ 每個影像通道可以產生二個獨立的H.264影像壓縮碼流。此二個獨立的H.264影像壓縮碼流可以個別調整速率、畫質與GOP(Group of Picture)值,互不相影響。一個影像碼流作為本地錄影,另一個碼流作為遠端監控用。
■ 可設定以採用單影像碼流或雙影像碼流工作。在雙影像碼流下工作時,遠端監控者可直接調整影像傳輸速度與畫質,不會影響DVR主機上的錄影速度與畫質。
■ 提供單影像碼流錄影模式與雙影像碼流錄影模式:
在CIF解析度(352x240)下:
單、雙碼流模式錄影速度:480fps@16路、960fps@32路、1440fps@48路、19200fps@64路
在D1解析度(704x480)下:
單碼流模式的錄影速度:240fps@16路、480fps@32路、720fps@48路、960fps@64路
雙碼流模式的錄影速度:120fps@16路、240fps@32路、360fps@48路、480fps@64路
■ 可以在遠端調整影像傳輸的速度與品質
■ 提供手動全時錄影、自動全時錄影、預約錄影、影像移動偵測錄影、感應器觸發錄影
■ 提供迴圈錄影功能
■ 可將影像檔為AVI檔案格式,可以直接給一般標準播放軟體重播
■ 可以自訂錄影檔案的錄影時間長度
■ 可同時啟動或關閉全部或個別攝影機的錄影工作
■ 提供錄影資料流程量趨勢圖,便於評估影像資流量的狀況
■ 于錄影中,可隨時並立即調閱正在錄製的影像檔案,並顯示在一個浮動可拖曳的獨立視窗中,讓使用者可同時監看現場影像
■ 於監看、錄影、和播放狀態下可立即拍取照片
■ 提供1 ~ 16路影像同時重播能力
■ 具有快進、連續快進、快退、暫停、單格前進及單格後退等功能,也可前後拖動播放游標捲軸與調整播放速度。可選擇全部影像一起控制,或是個別影像獨立控制
■ 可以在重播影像時設定檢測區域。如果此檢測區域沒有影像變化的話,重播程式會以高速播放影片,等播放到此檢測區有影像變化時,程式會恢復到正常速度播放
■ 配合RS232/485轉換器,透過標準雙絞線,可直接控制雲台或高速球型攝影機。(選配)
■ 配合RS232/485轉換器,系統可以使用外部的感應器 (如紅外線感應器、熱感應器、震動感應器、磁簧開關等等) 對環境作監控,也可配合輸出控制器控制外部設備。(選配)
■ 視頻訊號故障時,可啟動本地報警動作包括:啟動指定攝影機錄影與拍照、播放指定警報聲、啟動指定的報警輸出埠、放大配合攝影機的影像、顯示電子地圖、啟動或關閉多路外部設備、產生故障記錄
■ 視頻訊號故障時,可啟動遠端報警動作包括:傳送指定攝影機即時影像到至遠端中央監控主機 (FCode CMS主機)、要求遠端中央監控主機播放指定的警報聲、在中央監控主機電子地圖上顯示該警報設備異常、發送mail、產生故障記錄
■ 發生警報事件時,可同時通知多個遠端中央監控主機,同時自動將指定的攝影機的影像傳送到遠端監控主機顯示,也可要求遠端監控主機播放不同的警報聲。也可警報訊息同時傳送到多個email報警
■ 提供完整的系統資料,包括:系統硬碟訊息、系統登入記錄、報警記錄及系統操作記錄
■ 提供電子地圖,方便使用者瞭解並操控整個監控網路
■ 可以對不同的用戶規劃不同的本地與遠端功能授權,以限制其對系統的操作,並可分開限制其在本地和遠端時可允許監看的攝影機
■ DVR6400主機工作時,不須關閉程式,可以隨時更換登錄用戶,方便監控人員輪班工作
■ DVR6400主機啟動後,可以自動與FCode伺服器聯機
■ 可設定使用者無法切換至Windows桌面
■ 選配FCode CMS (中央監控軟體) 可建置大型閉路電視系統
■ 可透過網路即時查詢DVR6400主機的設備資訊,如:CPU使用率、記憶體使用率、硬碟使用率、外接I/O控制器安裝狀況、和攝影機的工作狀況與遠端監看人數
I/O控制模組
此I/O控制器負責監控外部環境與設備
■ 每台提供8警報輸入埠 (Di)
■ 每台提供8警報輸出埠 (Do)
■ 提供RS485通訊埠與DVR6400主機通訊
■ 可以依需要架設適當數量的I/O控制器
■ 一台DVR6400主機可以管理64台I/O控制器
視頻串流伺服器模組 (FCode Server)
當DVR6400主機上網時,會自動聯機到網路管理模組,將其設備資訊傳給網路管理模組,以提供即時監控模組使用,其功能有:
■ 此模組可以安裝在一台電腦獨立運行,也可以安裝在FCode DVR錄影主機或FCode CMS主機上運行
■ 集中管理本系統的設備聯機資訊,方便遠端用戶聯機到每台DVR6400主機
■ 網路頻寬規劃:須能對視頻監控系統所使用的資料頻寬做流量設置
■ 自動啟動Web Browser,節省Web Browser設置的麻煩
■ 當FCode CMS主機和遠端IE用戶登錄到視頻串流伺服器時,FCode Server伺服器須能自動將每當前在連結在視頻監控網路上的DVR6400主機的資訊傳給各個登錄在視頻串流伺服器上的FCode CMS主機和遠端IE流覽器用戶,各類遠端使用者不需要再去設定網路聯機表
■ 隨時將當前登錄在上視頻串流伺服器的DVR6400主機的設備資訊自動傳給各個FCode CMS主機和遠端IE流覽器用戶
■ 用戶聯機位址管理:視頻串流伺服器須能允許FCode CMS主機和遠端IE流覽器用戶只能從特定的IP位址與其聯機
■ 視頻串流伺服器能將指定的DVR6400主機隱藏起來,在FCode CMS主機和遠端IE流覽器用戶的網路聯機表上不顯示出來。只有獲得授權的用戶能在網路聯機表上看到被隱藏的DVR6400主機。
■ 能調閱、列印、與輸出聯機歷史紀錄。並能設置聯機歷史紀錄的保存天數。
即時監控模組 (FCode CMS)
■ 此模組可以安裝在一台電腦獨立運行,也可以安裝在DVR6400主機上運行
■ 提供1 ~ 64分割視窗 (提供1、4、9、16、25、36、49、64、分割窗口)
■ 可以在排即時監看介面、電子地圖介面在不同的螢幕上顯示
■ 可以任意安排攝影機在分割視窗顯示的位置
■ 提供聯機樹狀圖,圖上的設備圖示會依工作狀態顯示不同顏色,方便用戶快速瞭解所有設備的現狀
■ 即時監看、監聽遠程現場,並可做雙向通話
■ 提供群組功能。使用者可以設定不限數目的群組,方便切換使用
■ 提供群組輪巡功能。可以從設好的群組中,安排好要輪流監看的群組與每個群組停留的時間 (停留時間可任意設置),進行自動切換群組做遠端監看。並允許可以設置不限數量的群組輪巡
■ 即時顯示影像串流流量,方便管理網路頻寬
■ 可直接下載、播放存於各DVR6400錄影主機的錄影檔案
■ 可同時重播16路影像
■ 與重播錄影檔時,提供前進、後退、暫停、步進、步退等操作功能
■ 可於即時監看和影像重播時進行拍照
■ 可調閱各DVR6400主機的系統記錄和警報記錄
■ 接收遠方傳來的警報事件訊息後,可以記錄在警報事件記錄簿內、顯示現場影像在警報視窗上、播放警報聲
■ 提供無限制層數架構電子地圖,每個設備的圖示用不同的顏色表示不同的工作狀態,方便用戶快速瞭解所有設備的現狀
■ 可直接點擊電子地圖上的攝影機圖示調出現場影像,也可在地圖上直接控制輸出入埠的控制
■ 在即時監看視窗上提供PTZ控制介面,可以使用滑鼠在介面上直接操控PTZ各項功能

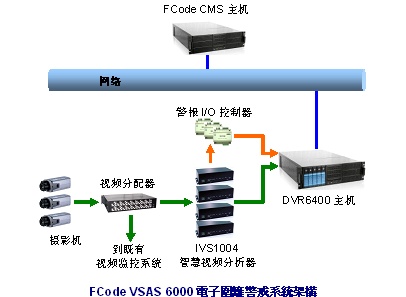

系統硬體配置
項 目 |
設備 |
說明 |
影像入侵分析模組 |
IVS1004 |
一台IVS1001分析一路攝影機影像 |
視頻分配器 |
16進32出視頻分配器 |
|
I/O控制模組 |
PT-811M |
一台PT-811M可接收8台IVS1001報警訊號 |
即時影像監控模組 |
DVR6416、DVR6432、DVR6448、DVR6464 |
可接16、32、48、64支攝影機 |
視頻串流伺服器模組 |
FCode Server |
視頻串流伺服器管理軟體 |
即時監控模組 |
FCode CMS |
遠端視頻監控主機 |
|
|
|
