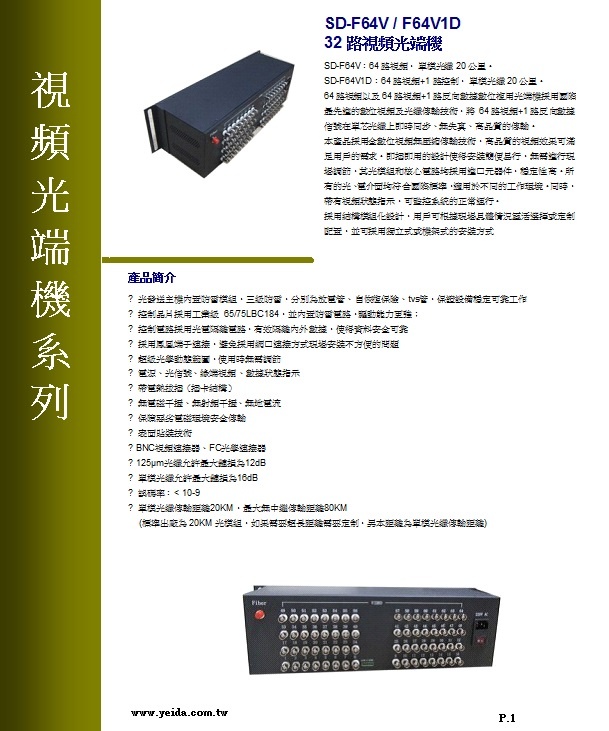

    		YFCOD-SD-F64V-D

    -F64V / F64V1D
    64路視頻光端機
    SD-F64V：64路視頻，單模光纖20公里。
    SD-F64V1D：64路視頻+1路控制，單模光纖20公里。
    64路視頻以及64路視頻+1路反向數據數位複用光端機採用國際最先進的數位視頻及光纖傳輸技術，將64路視頻+1路反向數據信號在單芯光纖上即時同步、無失真、高品質的傳輸。
    本產品採用全數位視頻無壓縮傳輸技術，高品質的視頻效果可滿足用戶的需求。即插即用的設計使得安裝簡便易行，無需進行現場調節，其光模組和核心電路均採用進口元器件，穩定性高。所有的光、電介面均符合國際標準，適用於不同的工作環境。同時，帶有視頻狀態指示，可監控系統的正常運行。
    採用結構模組化設計，用戶可根據現場具體情況靈活選擇或定制配置，並可採用獨立式或機架式的安裝方式
    產品簡介
    ● 光發送主機內置防雷模組，三級防雷，分別為放電管、自恢復保險、tvs管，保證設備穩定可靠工作
    ● 控制晶片採用工業級 65/75LBC184，並內置防雷電路，驅動能力更強；
    ● 控制電路採用光電隔離電路，有效隔離內外數據，使得資料安全可靠
    ● 採用鳳凰端子連接，避免採用網口連接方式現場安裝不方便的問題
    ● 超級光學動態範圍，使用時無需調節
    ● 電源、光信號、綠端視頻、數據狀態指示
    ● 帶電熱拔插（插卡結構）
    ● 無電磁干擾、無射頻干擾、無地電流
    ● 保障惡劣電磁環境安全傳輸
    ● 表面貼裝技術
    ● BNC視頻連接器、FC光學連接器
    ● 125μm光纖允許最大鏈損為12dB
    ● 單模光纖允許最大鏈損為16dB
    ● 誤碼率：< 10-9
    ● 單模光纖傳輸距離20KM，最大無中繼傳輸距離80KM
    (標準出廠為20KM光模組，如果需要超長距離需要定制，另本距離為單模光纖傳輸距離)
    產品規格
    視頻特性
    視頻通道 64路
    視頻帶寬 0 – 6.5MHz
    輸入/輸出阻抗 75Ω (非平衡)
    輸入/輸出電壓 1.0Vpp (典型值)
    信噪比 > 65dB
    微分增益 < 2% (典型值)
    場斜比 < 0.5%
    視頻界面 BNC
    光學特性
    發射光功率 - 7dB
    接收靈敏度 -23dB
    光學動態範圍 20dB
    光學允許最大鏈損 16dB
    光纖指標 光接口：ST、波長：單模：1310nm / 1550nm
    數據特性 (SD-F64V1D適用)
    數據埠 綠色鳳凰端子
    電氣標準 RS485
    波特率 0 ~ 115.2Kbps
    誤碼率 < 10-9
    工作參數
    溫度 工作溫度：-40℃ ~ +70℃
    工作濕度 0 ~ 95% (無冷凝)
    供電電壓 5W @ 5VDC
    外型尺寸 492mm (長) * 160mm (寬) * 132mm (高)
    平均無故障工作間 (MTBF) > 10萬小時





    視頻光端機系列
    可以在光纖中傳送視頻與控制訊號。

    產品系列列表
    型號 說明 型號 說明
    SD-F1V 1路視頻 SD-F1V1D 1路視頻+1路控制
    SD-F2V 2路視頻 SD-F2V1D 2路視頻+1路控制
        SD-F2V1D1SD1SA1IP 2路視頻+2路控制+
    1路雙向音頻+1路乙太網
        SD-S4V1DA 4路視頻+1路控制
        SD-S8V1DA 8路視頻+1路控制
    SD-F16V 16路視頻 SD-F16V1D 16路視頻+1路控制

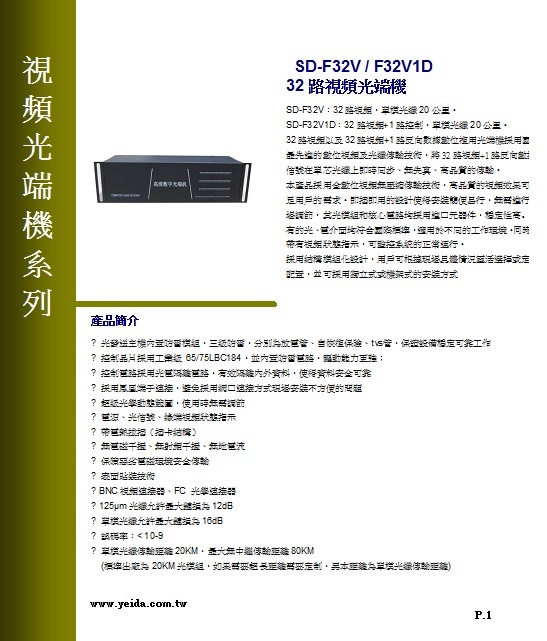

    SD-F32V 32路視頻 SD-F32V1D 32路視頻+1路控制
    SD-F64V 64路視頻 SD-F64V1D 64路視頻+1路控制
